1-6609028-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 通用 RFI 电源线滤波器 - 高阻抗负载的理想选择。非常适合存在脉冲、连续和/或间歇性 RFI 干扰的应用。
供应商型号: 1-6609028-9
供应商: Master
标准整包数: 1
TE CONNECTIVITY EMI滤波器 1-6609028-9

1-6609028-9概述

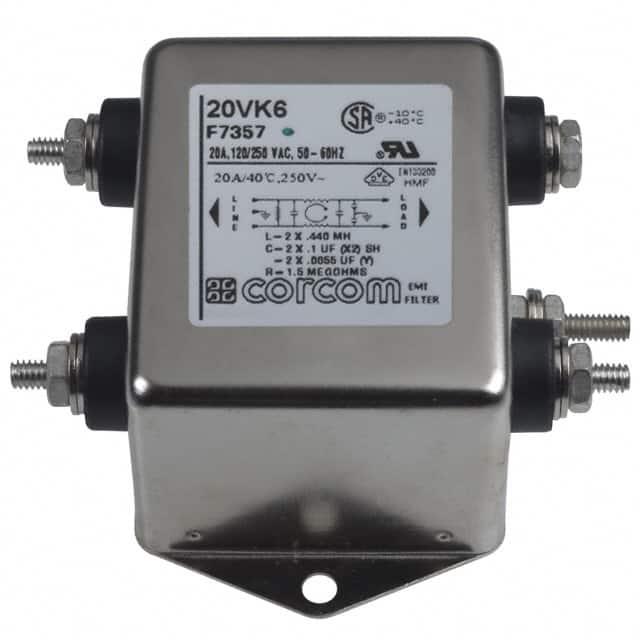

    # Corcom K系列通用RFI电源线滤波器

    产品简介


    Corcom K系列通用RFI(射频干扰)电源线滤波器是一款专为高阻抗负载设计的产品。它广泛应用于各种需要抑制脉冲、连续和间歇RFI干扰的场合。此系列产品提供多种电流额定值和接口样式选择,适用于不同应用场景的需求。
    主要功能
    - 抑制射频干扰:确保电力传输系统的纯净度,减少电磁干扰。
    - 适配高阻抗负载:能够处理高阻抗电路,满足复杂电路环境的需求。
    - 低泄漏电流:特别设计以降低通过地线的泄漏电流,满足医疗设备和便携设备的严格要求。
    应用领域
    - 工业自动化设备
    - 医疗仪器
    - IT设备和服务器
    - 高端音响系统

    技术参数


    | 参数 | 规格 |

    | 泄漏电流 | @ 120 VAC 60 Hz: ≤0.5 mA |
    @ 250 VAC 50 Hz: ≤1.0 mA |
    | 高压测试(一分钟) | 线对地:2250 VDC |
    线对线:1450 VDC |
    | 额定电压 | 最大:250 VAC |
    | 工作频率 | 50/60 Hz |
    | 额定电流 | 1 到 60A |
    | 工作温度范围 | -10°C 至 +40°C |
    | 适用环境温度 | 高于+40°C时,最大工作电流根据公式计算 |

    产品特点和优势


    - 低泄漏电流:特别是EK型号符合VDE标准,适合便携式设备和非患者护理医疗设备。
    - 多接口样式选择:可选配不同接头,方便安装和连接。
    - 优越的抗干扰能力:适合于存在脉冲、连续和间歇RFI干扰的应用环境。
    - 紧凑设计:具有多种封装尺寸和样式,适应不同的安装需求。

    应用案例和使用建议


    案例
    一款医用成像设备因RFI干扰影响了图像质量,安装Corcom K系列滤波器后显著减少了RFI,提高了成像精度。
    使用建议
    - 确保正确连接滤波器与负载之间的接地线,避免因接地不良引起的额外干扰。
    - 在安装过程中遵循手册提供的电气图,避免错误连接造成损坏。

    兼容性和支持


    - Corcom滤波器支持与多种电子设备及配件兼容,具体兼容性信息可在手册中查阅。
    - 厂商提供详尽的技术支持和售后服务,用户可以通过官网获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备开启后发热严重 | 检查负载电流是否超限,调整至额定范围内 |
    | 屏蔽效果不佳 | 确认所有连接处接触良好,加强屏蔽措施 |
    | 过早触发保护机制 | 检查接地是否可靠,排除短路可能 |

    总结和推荐


    Corcom K系列通用RFI电源线滤波器凭借其出色的抑制干扰能力和广泛的适用范围,在各类工业和医疗应用场景中表现出色。对于追求高效、可靠的电力传输系统的企业和个人而言,它是理想的解决方案。强烈推荐这一系列滤波器用于需要高度电磁兼容性的项目。

1-6609028-9参数

参数
滤波器阶数 -
电感值 -
电容值 -
通道数 -
额定电流 20A
ESD保护 -
截止频率 -
电阻 -
额定电压-DC -
电路技术 -
中心频率 -
长*宽*高 85.1mm(长度)*87.9mm(高度)
安装方式 法兰安装
包装方式 散装

1-6609028-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609028-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 1-6609028-9 1-6609028-9数据手册

1-6609028-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
