YHDP26-24-19PEL024

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-YHDP26-24-19PEL024-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 YHDP26-24-19PEL024

YHDP26-24-19PEL024概述

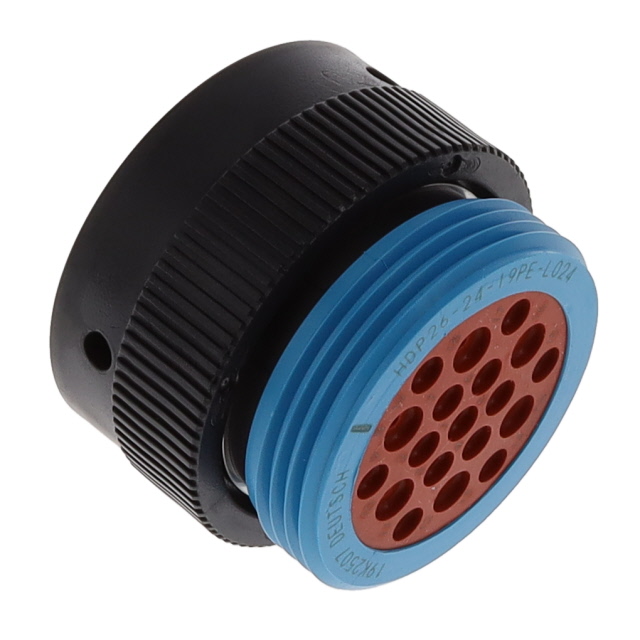

    # 技术手册:DEUTSCH HDP26-24-19PE-L024

    产品简介


    DEUTSCH HDP26-24-19PE-L024 是一种高可靠性、密封式的电线连接器,适用于汽车和其他需要高强度、高耐温的应用领域。它主要用于电源传输,并具备混合型连接器的功能,能够在复杂环境下提供稳定的电力连接。此外,该连接器具备自由悬挂电缆安装方式,具有良好的抗振动能力,适合多种恶劣的工作条件。

    技术参数


    - 端子尺寸:1.59 mm, 2.39 mm [0.063 in, 0.094 in]
    - 电压等级:250 VAC(额定电压为250 V)
    - 电流容量:13 A(Size 12),25 A(Size 16)
    - 电缆直径范围:1.35 – 3.05 mm, 2.46 – 4.01 mm [0.053 – 0.12 in], [0.097 – 0.158 in]
    - 防护等级:IP67
    - 操作温度范围:-55°C 至 125°C [-67°F 至 257°F]
    - 主体材料:PA GF(玻璃纤维增强聚酰胺)
    - 尺寸:
    - 高度:49.53 mm [1.95 in]
    - 宽度:49.53 mm [1.95 in]
    - 长度:38.3 mm [1.508 in]

    产品特点和优势


    1. 密封性:具备良好的密封性能,防止灰尘和水分进入,从而提高使用寿命和可靠性。
    2. 多功能性:可以兼容不同尺寸的电线(12号和16号),同时支持混合连接器功能,能够适应多种应用场景。
    3. 高温耐受性:可承受高达125°C的操作温度,使其在高温环境中仍能保持稳定性能。
    4. 集成锁定功能:集成的主锁设计提高了连接的稳定性,减少了误插的可能性。

    应用案例和使用建议


    应用场景
    该连接器广泛应用于汽车工业、航空航天、工业自动化和重型机械等领域。特别是在汽车行业中,它被用于电池管理系统、动力传动系统和其他需要高可靠性的场合。
    使用建议
    - 安装环境:确保安装环境干净、干燥,避免水分和尘埃进入连接器内部。
    - 配线注意事项:使用合适的工具进行端子压接,以确保连接的牢固性和稳定性。
    - 定期检查:在长期使用后,建议定期检查连接器的状态,以确保其正常运行。

    兼容性和支持


    兼容性
    该连接器可与其他相关的终端配件兼容,例如不同尺寸的压接工具、密封塞、盖子等。详细兼容列表可以在产品手册的“兼容部件”部分找到。
    支持和服务
    如有任何技术支持需求,可以通过电话+1 800 522 6752联系制造商。制造商还提供了详细的文档资料,包括产品图纸、CAD文件、数据表等,可通过官方网站访问获取。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方法:检查连接器的锁紧机构是否正确到位,并确认端子压接质量。
    2. 接触不良:
    - 解决方法:清洁连接器内的金属接触点,并重新压接端子。
    3. 防水性能不佳:
    - 解决方法:检查密封圈是否安装正确,确保所有连接处均无水或尘埃进入。

    总结和推荐


    综上所述,DEUTSCH HDP26-24-19PE-L024 连接器凭借其卓越的密封性能、多功能性以及对极端温度环境的良好适应能力,成为在汽车和其他工业领域的理想选择。无论是从产品质量还是性能来看,都值得推荐。对于需要高可靠性、长寿命电力连接的应用,该产品无疑是最佳选择之一。

YHDP26-24-19PEL024参数

参数
排数 -
针脚数 19
间距 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

YHDP26-24-19PEL024厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YHDP26-24-19PEL024数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY YHDP26-24-19PEL024 YHDP26-24-19PEL024数据手册

YHDP26-24-19PEL024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.4256 ¥ 170.9367
10+ $ 17.3618 ¥ 145.2962
40+ $ 15.7438 ¥ 131.7558
80+ $ 14.9925 ¥ 125.4686
120+ $ 14.5699 ¥ 121.9317
280+ $ 13.7252 ¥ 114.8626
520+ $ 13.1394 ¥ 109.9604
库存: 218
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 170.93
直接购买
