2343571-1

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Receptacle 600μm 2 124pin 6.6mm 金 贴片安装
供应商型号: N-2343571-1
供应商: 云汉优选
标准整包数: 300

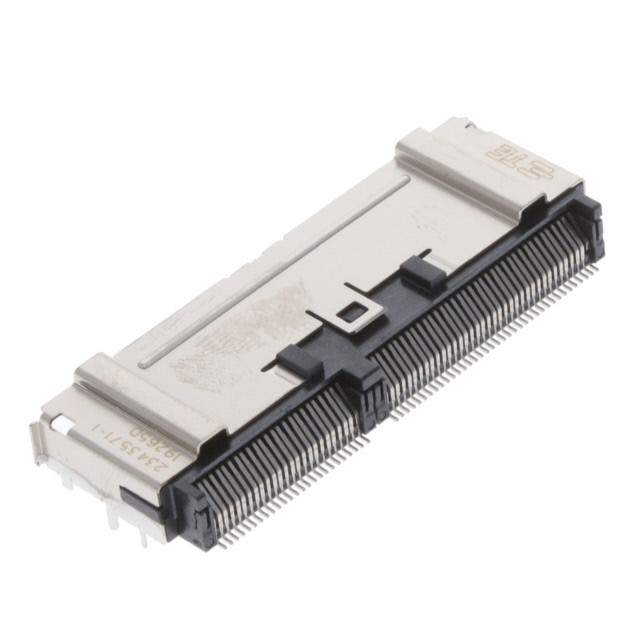

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 2343571-1

2343571-1概述

    # TE Sliver Cable Plug Assembly: 124 Position Internal I/O Connector

    产品简介


    TE Connectivity(泰科)推出的TE Sliver电缆插件组件是一种专为高速数据传输设计的内部I/O连接器。该产品主要用于电路板与电缆之间的连接,适用于多种工业和消费电子应用。TE Sliver的设计目的是提供可靠的信号传输性能,同时确保小型化和高密度布局。
    主要特点
    - 产品类型:电缆插件组件
    - 主要功能:电缆到印刷电路板的连接
    - 应用领域:内部I/O连接,适用于高速数据传输,如服务器、存储设备及通信系统

    技术参数


    - 接触点数量:124个位置
    - 连接器类型:电缆到印刷电路板
    - 印刷电路板安装方向:直角
    - 接触方式:针式插孔
    - 接触材料:
    - 接触面镀层材料:金
    - 接触基底材料:铜合金
    - 接触面镀层厚度:0.762 μm (30 μin)
    - 接触电流额定值:最大0.9 A
    - 工作温度范围:-55°C至85°C (-67°F至185°F)
    - 中心线(间距):0.6 mm (0.023 in)

    产品特点和优势


    TE Sliver电缆插件组件具有以下显著特点和优势:
    - 高密度布局:124个位置的设计使得它能够满足高度紧凑的应用需求。
    - 优异的电气性能:金镀层材料确保低电阻和良好的信号传输质量。
    - 广泛的工作温度范围:适应极端环境下的使用要求。
    - 高可靠性:采用铜合金作为接触基材,保证长期稳定工作。
    - 兼容多种标准:符合多项国际环保标准(如RoHS、ELV、REACH),确保产品绿色环保。

    应用案例和使用建议


    应用案例
    TE Sliver电缆插件组件常用于高速数据传输应用,如服务器、网络交换机、数据中心和存储设备。其高密度和高性能使其特别适合需要高效传输和小型化布局的应用。
    使用建议
    - 在设计电路板时,应考虑连接器的直角安装方向对布线的影响。
    - 确保电路板上预留足够的空间以容纳124个位置的连接器,以便实现最佳的信号传输效果。
    - 由于其金镀层材质的特性,建议在清洁和维护过程中避免使用腐蚀性化学物质,以防止损坏镀层。

    兼容性和支持


    TE Sliver电缆插件组件设计时充分考虑了与其他相关电子元件的兼容性。根据需要,可以配套使用其他TE Connectivity的产品,如插针模块、电池连接器等。
    TE Connectivity提供了全面的技术支持和售后服务。如有任何技术支持需求,可拨打免费热线:+1 800 522 6752。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查接触面是否有灰尘或污染物,重新清洁并正确安装。|
    | 温度过高导致性能下降 | 检查散热设计,必要时增加散热措施。 |
    | 接触电流不达标 | 检查焊接质量,确保所有焊点均按规范操作。 |

    总结和推荐


    TE Sliver电缆插件组件凭借其出色的性能、可靠性和广泛的适用性,在高速数据传输应用中表现出色。其独特的设计和高质量的制造工艺使其成为一种极具竞争力的产品。无论是工业级还是消费级应用,TE Sliver都值得信赖。我们强烈推荐此款产品,特别是对于那些需要在有限空间内实现高效数据传输的应用场合。
    如果您正在寻找一款可靠且高效的内部I/O连接解决方案,TE Sliver电缆插件组件将是您的理想选择。

2343571-1参数

参数
接合堆叠高度 -
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
板上高度 6.6mm
针脚数 124pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2343571-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2343571-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 2343571-1 2343571-1数据手册

2343571-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
