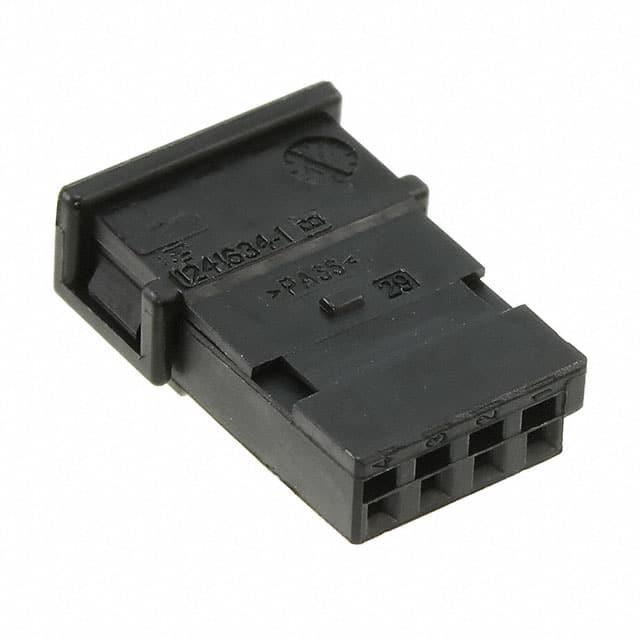

1241634-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 1 2.54mm 4pin 导线安装,自由悬挂,通孔安装 12.6mm*6.1mm*18.85mm
供应商型号: U-1241634-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 1241634-1

1241634-1概述


    产品简介


    本产品是一款用于女性端子的连接器外壳,适用于线对板和线对设备连接。该型号为1241634-1,采用黑色材质,具备四个位置的设计,中心间距为2.54毫米(0.1英寸)。产品广泛应用于信号传输场景,特别是汽车领域的连接应用。该连接器的主要功能在于提供可靠的电气连接和机械固定,以确保设备间的稳定通信。

    技术参数


    - 尺寸规格
    - 高度:18.85毫米(0.742英寸)
    - 宽度:6.1毫米(0.24英寸)
    - 长度:12.6毫米(0.496英寸)
    - 电气特性
    - 最大接触电流:7.5安培
    - 操作电压:12伏直流(VDC)
    - 额定电压架构:14伏
    - 工作环境
    - 工作温度范围:-40至85摄氏度(-40至185华氏度)
    - 最高操作温度:70、75、80、85摄氏度(158、167、176、185华氏度)
    - 其他特性
    - 接触尺寸:0.63毫米
    - 端子保证位:是
    - 应用电路:信号传输
    - 接线角度:180度
    - 锁定机制:终端上的主锁定功能
    - 包装方式:纸箱

    产品特点和优势


    - 多功能性:适用于多种设备连接,具有较强的适应性。
    - 安全可靠:额定电压高,能承受较大电流,适合多种应用场景。
    - 易于安装:采用矩形设计和自由悬挂式安装,便于快速安装。
    - 环境友好:低卤素材料,符合多项环保标准(如欧盟RoHS、REACH)。

    应用案例和使用建议


    应用案例
    - 该连接器被广泛应用于汽车制造行业,特别是在需要高可靠性信号传输的场合。例如,车灯、仪表盘和传感器之间的连接。
    使用建议
    - 在安装过程中,应注意接线角度及接触部位的正确对接,避免接触不良导致信号中断。
    - 定期检查连接器是否有松动或损坏的情况,及时更换或维修,以确保长期稳定的工作状态。

    兼容性和支持


    - 兼容性:该连接器可以与多个型号的端子配合使用,如1-968696-3、CAT-M8793-T273、1-1355897-1等。
    - 支持:如需技术支持,可拨打+1 800 522 6752联系厂商。

    常见问题与解决方案


    - 问题一:连接器无法正确锁紧。
    - 解决方案:确认是否正确安装了终端锁定装置,并重新尝试安装。

    - 问题二:信号传输不稳定。
    - 解决方案:检查接线角度是否正确,确保接触面没有杂质或氧化层。

    - 问题三:连接器过热。
    - 解决方案:检查电流负载是否超过最大允许值,必要时增加散热措施。

    总结和推荐


    总结:该连接器在多方面表现出色,具备稳定的电气特性和较高的环境适应性。特别适合汽车行业的高可靠性要求。此外,它还符合多项环保标准,是一个绿色可持续的选择。
    推荐:强烈推荐给需要可靠信号传输的各类应用场景,尤其是在汽车制造等领域。通过合理安装和定期维护,该连接器能够持续保持高效的工作状态。

1241634-1参数

参数
排数 1
间距 2.54mm
针脚数 4pin
长*宽*高 12.6mm*6.1mm*18.85mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1241634-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1241634-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1241634-1 1241634-1数据手册

1241634-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.1473 ¥ 1.2524
2000+ $ 0.1236 ¥ 1.0506
4000+ $ 0.1163 ¥ 0.9884
8000+ $ 0.1051 ¥ 0.893
15000+ $ 0.103 ¥ 0.8757
30000+ $ 0.101 ¥ 0.8583
60000+ $ 0.1 ¥ 0.8497
库存: 1350
起订量: 800 增量: 1
