2213362-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: 符合 ANSI C136.41 TE LUMAWISE 调光插座可实现光控电池和灯具间的电气和机械互连。
供应商型号: W-2213362-1
供应商: 云汉优选
标准整包数: 1

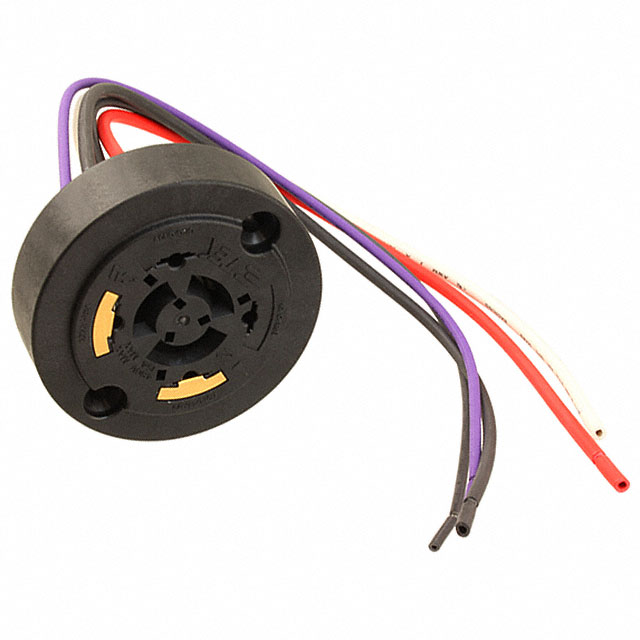

TE CONNECTIVITY 圆形连接器 2213362-1

2213362-1概述


    产品简介


    Lumawise Endurance系列是由TE Connectivity提供的一系列电子元器件,专注于户外照明控制系统。产品主要包括两种类型:Lumawise Endurance N和Lumawise Endurance S。这些产品适用于LED路灯、停车场照明、公路照明及各种室外区域照明场景。通过提供标准化接口,它们支持高效能和可靠的户外照明控制,满足不同的电压和电流需求,确保系统的长期稳定运行。

    技术参数


    Lumawise Endurance S
    - 电气特性:
    - 接触额定值:5A,250V
    - 绝缘耐压:10kV(至安装表面)
    - 电源接触:额定电流15A,额定电压480VAC/DC
    - 调光接触:额定电流1.5A,额定电压30VAC/DC
    - 机械特性:
    - 安装:M20X1.5螺纹
    - 顶部高度:10mm
    - 防护等级:IP65 & IP66
    - 插座直径:Ø30mm
    - 垫圈直径:Ø36.5mm
    - 螺纹长度:18.5mm
    - 冲击保护:IK09
    - 材料:
    - 插座:PBT材料
    - 密封圈:LSR材料
    - 盖子:聚碳酸酯材料
    - UL UV-f1认证用于室外使用
    Lumawise Endurance N
    - 电气特性:
    - 电源接触:额定电流15A,额定电压480VAC/DC
    - 调光接触:额定电流1.5A,额定电压30VAC/DC
    - 电源接触:最大电流15A,电压480VAC/DC
    - 信号接触:最大电流1.5A,电压30VDC
    - 机械特性:
    - 符合ANSI C136.41尺寸要求
    - 电源接触可接至14AWG导线(UL1015或UL3321)
    - 信号接触可接至18AWG导线(UL1015)
    - 材料:
    - 电源接触:铜合金,镍锡电镀
    - 调光接触:铜合金,镍金电镀
    - 外壳:玻璃填充PBT,UL 94V-0阻燃等级

    产品特点和优势


    Lumawise Endurance系列的优势在于其设计标准符合ANSI C136和Zhaga Book 18标准,能够实现高效能的能源管理与低扭矩接口对接。Lumawise Endurance S特别适用于需要传感器和其他控制系统的应用,如智能街灯、传感器准备的街灯和公共区域照明。Lumawise Endurance N则具备高冲击防护等级IK09,适合用于恶劣环境下的街灯控制系统。
    - 标准化设计:遵循行业标准,确保互操作性。
    - 高性能材质:使用PBT、LSR和聚碳酸酯材料,提供良好的防紫外线和防水能力。
    - 简易安装:配备一键锁定功能,方便快捷安装。
    - 多功能应用:适应多种户外照明需求,包括道路、停车场所等。

    应用案例和使用建议


    应用案例
    - 城市街道照明:Lumawise Endurance N和S系列产品广泛应用于城市街道照明,能够适应不同类型的灯具,支持多种调光协议。
    - 高速公路照明:结合智能传感器技术,可实现高效管理和能耗优化。
    - 停车场照明:在停车场环境中,产品能够应对高湿度和多尘环境,保证长期可靠运行。
    使用建议
    - 在选择合适的Lumawise Endurance S或N产品时,应考虑安装位置和周围环境条件。
    - 对于需进行传感器接入的项目,优先考虑Endurance S系列产品。
    - 在安装过程中,建议使用正确的工具和技术,以确保接口的密封性和可靠性。

    兼容性和支持


    Lumawise Endurance系列产品兼容多种标准和系统,能够与各类户外照明灯具集成。TE Connectivity为产品提供了详尽的技术文档和支持服务,包括安装指南和故障排除指导。用户可通过技术支持获取更多帮助,以确保最佳使用效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中接口不密封 | 确保正确安装密封垫圈 |
    | 电源接触损坏 | 检查并更换损坏的接触件 |
    | 高温环境下运行不稳定 | 选用高温度评级的线材 |

    总结和推荐


    总体而言,Lumawise Endurance系列在设计上充分考虑了户外照明控制的需求,具备高性能和高可靠性。无论是从材料选择还是应用范围来看,这款产品都表现出色。建议在各种室外照明项目中优先考虑使用此系列产品,尤其是需要高度可靠性和易用性的场景。TE Connectivity的专业技术支持也为产品的长期稳定运行提供了保障。

2213362-1参数

参数
类型 Connectors,Lighting Connectors,Receptacle
颜色 -
端接 -
额定电流 15A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 -
触头镀层 - 配接 -
长*宽*高 304.8mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 盒装

2213362-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213362-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2213362-1 2213362-1数据手册

2213362-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
