6473427-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 焊盘 60pin Polyester 金 通孔安装 78mm(长度)*36.5mm(高度)
供应商型号: 6473427-1
供应商: 云汉优选
标准整包数: 1

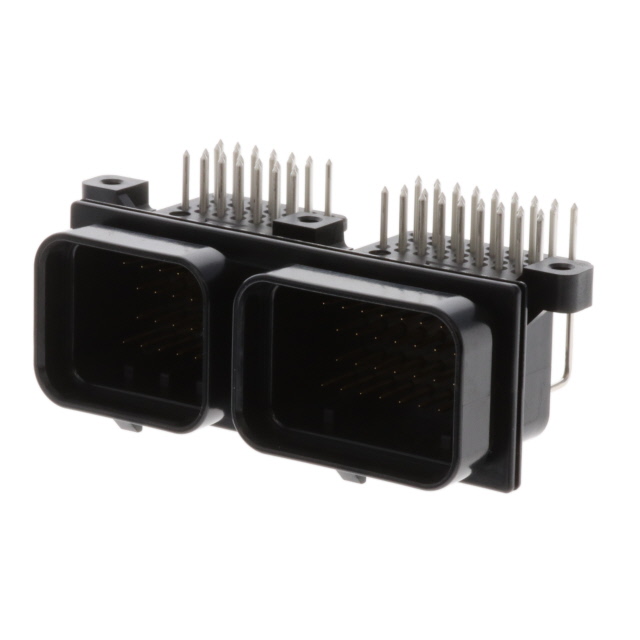

TE CONNECTIVITY 圆形连接器 6473427-1

6473427-1概述


    产品简介


    本产品是一款采用通过孔焊接(Through Hole - Solder)方式安装在印刷电路板(PCB)上的直角(Right Angle)连接器,型号为6473427-1。它属于超级密封(SUPERSEAL)系列连接器,具有完全包裹(Fully Shrouded)设计,中心线间距为3毫米(0.118英寸)。此款连接器专为电线到板(Wire-to-Board)的应用设计,拥有60个位置。适用于各种高可靠性电子设备的连接,如汽车电子、工业自动化等领域。

    技术参数


    - 电压额定值(最大):250 VAC
    - 操作温度范围:-40°C至125°C(-40°F至257°F)
    - 接触尺寸:1毫米
    - 接触类型:插针(Pin)
    - 接触镀层材料:金(Gold)
    - 接触电流额定值(最大):7A
    - 接线方式:通孔焊接
    - 中心线间距:3毫米(0.118英寸)
    - 高度:28.1毫米(1.1英寸)(从PCB起算)
    - 宽度:36.5毫米(1.44英寸)
    - 长度:78毫米(3.1英寸)

    产品特点和优势


    1. 完全包裹设计:提供更高的保护和防止短路的可能性,提高产品的可靠性和使用寿命。
    2. 高温适应能力:能在高达125°C的环境下正常工作,适合极端环境下的应用。
    3. 高电流承载能力:每个接触点可承受高达7A的电流,确保良好的电气连接。
    4. 防护等级IPX7:具备防水功能,在潮湿环境中依然能够稳定运行。
    5. 超薄设计:适配空间有限的设计要求,节省PCB面积。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载传感器与控制模块之间的信号传输。
    - 工业自动化:用于工厂自动化设备中复杂布线系统的连接。
    - 医疗设备:用于医疗设备内部的电路连接,需满足严格的防护标准。
    使用建议
    - 在进行焊接时,确保焊锡均匀且避免过热导致塑料变形。
    - 安装过程中,确保连接器与PCB之间无尘屑或异物,以保证良好的接触。
    - 确保所有电缆线束稳固地插入连接器中,避免使用过程中松动。

    兼容性和支持


    - 兼容零件:6473427-1与其他几款TE Connectivity的产品兼容,例如PLUG MKII+和Messerleiste 21P。
    - 制造商支持:TE Connectivity提供全面的技术支持服务,如遇到问题可拨打技术支持电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题:焊接过程中连接器变形
    - 解决方案:降低焊接温度并延长焊接时间,确保焊接过程中的热量分布均匀。

    2. 问题:连接器不易安装
    - 解决方案:检查连接器和PCB孔是否对齐,确保无异物阻塞,必要时可使用专用工具辅助安装。
    3. 问题:接触不良
    - 解决方案:重新插入连接器,并确保电缆线束完全插入;若仍存在问题,检查焊接点是否牢固。

    总结和推荐


    综上所述,6473427-1 PCB Mount Header凭借其高性能、高可靠性以及广泛的适用范围,是适用于严苛工作环境的理想选择。无论是对于汽车电子还是工业自动化等领域,这款连接器都能提供卓越的性能。此外,TE Connectivity提供的全面支持也增加了其市场竞争力。因此,我们强烈推荐这款产品用于需要高质量连接解决方案的场合。

6473427-1参数

参数
端接 焊盘
额定电流 -
外壳材料 Polyester
针脚数 60pin
触头镀层 - 配接
类型 Locking Ramp,Receptacle
颜色 -
长*宽*高 78mm(长度)*36.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

6473427-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6473427-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 6473427-1 6473427-1数据手册
