首页  >  产品百科  >  IMC26-2212X

IMC26-2212X

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 圆形连接器插头, IMC系列, 12芯, 电缆安装, 压接, IP67
供应商型号: 1019239
供应商: element14
标准整包数: 1

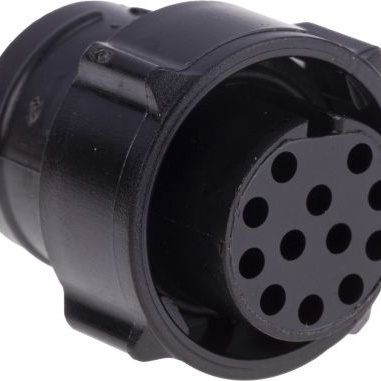

TE CONNECTIVITY 圆形连接器 IMC26-2212X

IMC26-2212X概述

    IMC工业微连接器:一款卓越的电子元件

    1. 产品简介


    IMC工业微连接器是专为严苛工业环境设计的高性能电子元件。它由耐高温且抗腐蚀的复合材料Ultem®制造而成,适用于极端温度、灰尘、湿气、工业油品及化学物质环境中。IMC连接器系列以其出色的环境密封性和耐用性,在测试设备、工业传感器、医疗诊断仪器、仪表和过程控制系统等领域广泛应用。

    2. 技术参数


    - 认证与材料
    - UL批准
    - 壳体/绝缘体:耐热、抗腐蚀的复合材料,Ultem®
    - 触点:铜合金/镀金
    - 电气性能
    - 接触额定电流(系列100):2向7.5安培;3向7.5安培;4向5安培
    - 接触额定电流(系列200):2向13安培;7向7.5安培;12向5安培
    - 工作电压:高达1000Vac(rms)
    - 绝缘电阻:1000MΩ
    - 温度范围:-55°C至+175°C
    - 环境防护
    - 密封等级:IP67,防尘防水

    3. 产品特点和优势


    - 位置锁定: 确保连接稳定可靠
    - 紧凑设计: 节省空间,适应狭小空间的应用需求
    - 设计灵活性: 提供多种接触配置,适合各种应用需求
    - 成本效益: 性价比高,经济实用
    - 耐久性: 可经受清洗、消毒和高压灭菌而不会影响性能
    - 恶劣环境适应能力: 能够承受高温、灰尘和湿气

    4. 应用案例和使用建议


    IMC连接器广泛应用于需要耐受恶劣环境条件的场合,例如:
    - 医疗诊断设备:需要高可靠性的连接以确保精确检测结果
    - 工业传感器:用于监测复杂生产流程中的关键数据
    使用建议:在安装过程中应注意正确选择电缆适配器,并确保正确的接线方式,以避免损坏连接器。

    5. 兼容性和支持


    IMC连接器与多种电缆和配件兼容,可选配电缆适配器、过模头、保护帽等。厂商提供详尽的技术支持和维护服务,包括安装指南和常见问题解答。

    6. 常见问题与解决方案


    - Q: 连接器接触不良
    - A: 检查触点是否清洁并重新插入;如需要,请联系技术支持进行更换。

    - Q: 安装时无法正确锁定
    - A: 确保使用适当的插入工具,并检查连接器是否正确对齐。

    7. 总结和推荐


    IMC工业微连接器凭借其卓越的性能和多样的应用优势,成为恶劣环境下理想的选择。其紧凑的设计和广泛的适用范围使其在多个行业中脱颖而出。总体而言,该产品值得高度推荐。
    对于寻找耐用、高性能连接器解决方案的工程师和技术人员来说,IMC工业微连接器无疑是一个明智的选择。

IMC26-2212X参数

参数
类型 Standard Circular Connector
颜色 -
端接 -
额定电流 5A
外壳材料 Composite
针脚数 -
触头镀层 - 配接 -
长*宽*高 19mm(长度)
安装方式 导线安装

IMC26-2212X厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

IMC26-2212X数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY IMC26-2212X IMC26-2212X数据手册

IMC26-2212X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.7308 ¥ 149.8391
10+ $ 16.3295 ¥ 146.2452
50+ $ 15.9462 ¥ 142.8122
100+ $ 15.5692 ¥ 139.4365
250+ $ 15.1949 ¥ 136.0838
库存: 3624
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 149.83
直接购买
加入购物车
