6609005-7

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 带有 IEC 60320-1 C14 插座的紧凑型单级 EMI 滤波器。两元件电路提供基本衰减。
供应商型号: 6609005-7
供应商: Master
标准整包数: 5

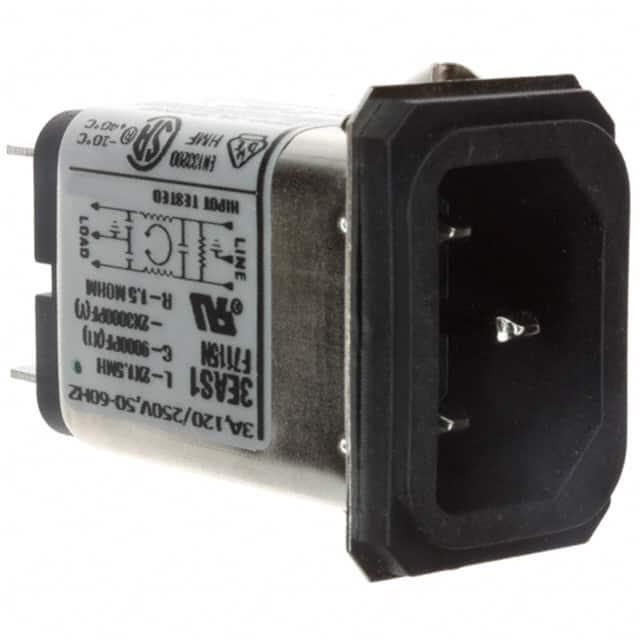

TE CONNECTIVITY EMI滤波器 6609005-7

6609005-7概述


    产品简介


    产品名称: EEA & EEB系列EMI电源滤波器
    产品类型: 单级EMI滤波器,配备IEC 60320-1 C14插孔
    主要功能:
    - 基本的电磁干扰(EMI)滤波功能
    - 提供基本和扩展的差分模式性能
    - 适用于医疗应用,具备低漏电流特性
    - 可用于多种终端配置
    - 满足UL认证、CSA认证和VDE批准标准
    应用领域:
    - 工业电子设备
    - 医疗设备
    - 家用电器
    - 计算机和网络设备

    技术参数


    | 参数 | 规格 |

    | 额定电压 (最大) | 250 VAC |
    | 工作频率 | 50/60 Hz |
    | 额定电流 | 1A 至 10A |
    | 工作环境温度范围 | -10°C 至 +40°C |
    | 最大泄漏电流 |
    - @ 120 VAC 60 Hz: 0.22 mA |
    - @ 250 VAC 50 Hz: 0.38 mA |
    | 绝缘耐压 (1分钟) |
    - 线到地: 2250 VDC |
    - 线到线: 1450 VDC |

    产品特点和优势


    - 紧凑设计: 具备单级EMI滤波能力,设计紧凑,适合空间有限的应用。
    - 高性能: 提供了基本和扩展的差分模式性能,能够有效抑制电磁干扰。
    - 可靠性: 经过UL认证、CSA认证和VDE批准,符合国际标准。
    - 适用广泛: 可供多种终端配置选择,适应不同的应用场景。
    - 医疗适用性: 特别设计用于医疗设备,漏电流极低。

    应用案例和使用建议


    应用案例:
    EEA & EEB系列滤波器在工业设备、医疗仪器、计算机系统等多个领域得到了广泛应用。这些设备通常需要满足严格的EMI要求,以确保其稳定运行并减少对外部环境的影响。
    使用建议:
    - 安装位置选择: 在设备的电源输入端安装,确保所有外部干扰都能被过滤掉。
    - 配线规范: 根据具体应用选择合适的终端配置(如底端或背端安装),确保连接稳固可靠。
    - 环境条件监控: 注意工作环境温度的变化,当温度超过40°C时,要降低最大电流使用率以避免设备过热。

    兼容性和支持


    - 兼容性: 支持多种终端配置(如底端、背端、PC板引脚等),可兼容不同类型的设备。
    - 技术支持: 制造商提供详尽的技术支持文档,并可通过电话、电子邮件或在线聊天等方式获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流超标 | 检查接线是否正确,确认终端配置是否符合规范;如仍无法解决问题,联系技术支持。|
    | 过热现象 | 确保设备工作环境温度在指定范围内;如温度过高,适当降低额定电流使用。|
    | 滤波效果不佳 | 检查是否存在外部干扰源,必要时更换滤波器。|

    总结和推荐


    EEA & EEB系列EMI电源滤波器具备卓越的EMI滤波能力和广泛的适用范围,特别是在医疗设备领域,表现出色。其紧凑的设计、高可靠性及对多种应用环境的良好适应性使其成为众多应用场景的理想选择。建议在需要严格控制EMI的设备中优先选用此系列滤波器。

6609005-7参数

参数
电感值 -
滤波器阶数 -
通道数 -
额定电流 3A
截止频率 -
电容值 -
额定电压-DC -
ESD保护 -
电阻 -
电路技术 -
中心频率 -
长*宽*高 35.81mm*30mm*55.88mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

6609005-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609005-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609005-7 6609005-7数据手册

6609005-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.4415 ¥ 79.9695
10+ $ 8.8508 ¥ 73.5907
30+ $ 8.8072 ¥ 73.2282
60+ $ 8.7745 ¥ 70.9108
90+ $ 8.4906 ¥ 70.5585
120+ $ 8.4906 ¥ 69.2016
库存: 500
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 399.84
