284716-4

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器外壳 汽车连接器母座, Micro Timer II系列, 6路, 2行, 电缆安装安装
供应商型号: 3394391
供应商: 海外现货
标准整包数: 1

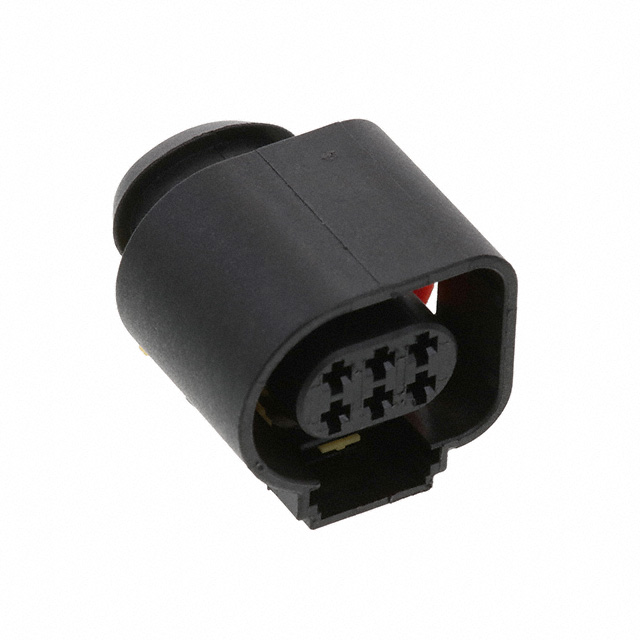

TE CONNECTIVITY 汽车连接器 284716-4

284716-4概述


    产品简介


    本产品为284716-4系列的电子连接器外壳,适用于女性端子的电线到电线连接,具有6个位置和4毫米(0.157英寸)的中心线间距。外壳采用密封设计,颜色为黑色。此连接器适用于信号传输,并可应用于混合连接系统。产品专为汽车工业设计,符合一系列严格的环保和安全标准。

    技术参数


    - 位置数量:6
    - 中心线间距:4毫米(0.157英寸)
    - 接触尺寸:1.6毫米
    - 接触电流额定值:最大10安培
    - 操作电压:24 VDC
    - 工作温度范围:-40°C至140°C(-40°F至284°F)
    - 材料:PA GF
    - 高度:30.3毫米(1.193英寸)
    - 宽度:24.2毫米(0.953英寸)
    - 长度:29.4毫米(1.157英寸)
    - 行间距:5毫米(0.197英寸)

    产品特点和优势


    - 密封设计:提供额外的保护,防止灰尘和湿气进入连接器。
    - 多位置配置:6个位置,可满足不同需求的应用。
    - 高接触电流额定值:最大10安培,适合高压应用。
    - 宽温度范围:适应各种恶劣环境,从低温到高温。
    - 兼容多种电缆:可以连接多种规格的电缆,增加了灵活性。

    应用案例和使用建议


    该连接器广泛应用于汽车工业,特别是在需要高压和高稳定性的环境中。建议在安装时考虑以下几点:
    - 确保正确安装接触以避免短路。
    - 使用适当的工具进行压接和组装,确保连接可靠性。
    - 在极端环境下,建议增加额外的防护措施,如使用密封垫圈。

    兼容性和支持


    此产品与其他TE Connectors品牌的连接器具有良好的兼容性。制造商提供了全面的技术支持,包括电话支持、在线文档和配件选择指南。此外,该产品符合多种国际标准,包括欧盟RoHS、REACH等,保证了其在国际市场上的竞争力。

    常见问题与解决方案


    - Q: 安装过程中如何避免短路?
    - A: 使用合适的工具进行压接,并确保所有接触点都牢固连接。
    - Q: 如何选择正确的电缆?
    - A: 选择与连接器接触尺寸相匹配的电缆,确保电流传输效率。
    - Q: 该产品在极端温度下的表现如何?
    - A: 该产品在-40°C至140°C的温度范围内均能正常工作,非常适合各种环境应用。

    总结和推荐


    综上所述,284716-4连接器外壳是一款高性能的产品,特别适用于汽车和其他高压应用。它具有强大的机械和电气特性,能够在严苛环境下可靠运行。由于其广泛的兼容性和强大的技术支持,强烈推荐使用此产品。如果你需要一个高性能且耐用的连接器外壳,284716-4无疑是你的首选。

284716-4参数

参数
排数 2
针脚数 6
间距 4
长*宽*高 29.4mm*24.2mm*24.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

284716-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284716-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 284716-4 284716-4数据手册

284716-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
