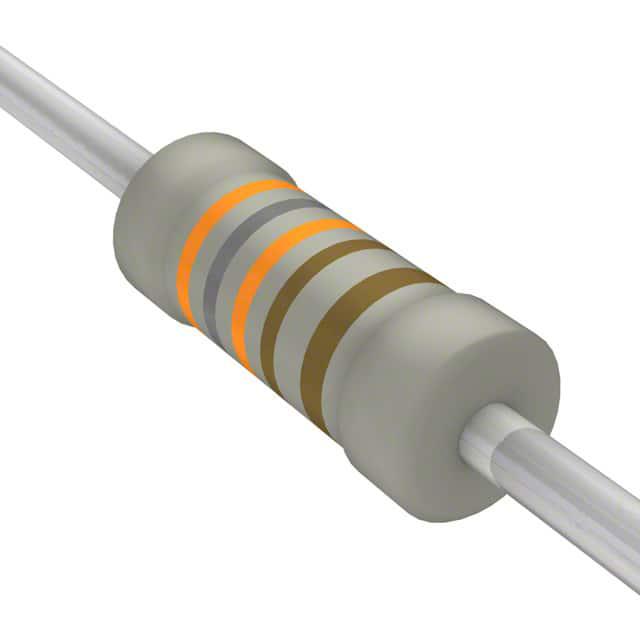

LR1F3K83

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 3.83KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: 279-LR1F3K83
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 通孔电阻 LR1F3K83

LR1F3K83概述

    金属薄膜固定电阻器LR系列技术手册

    1. 产品简介


    金属薄膜固定电阻器LR系列是高精度电阻器,适用于广泛的应用领域。它们由镍铬合金薄膜通过蒸发工艺沉积在高导热陶瓷基板上制成,具有出色的负载稳定性和抗恶劣环境的能力。这些电阻器特别适合需要低阻值且体积小的应用场合,如电源、仪器仪表、通讯设备等领域。

    2. 技术参数


    | 参数 | LR0204 | LR1L | LR1 | LR2 | LR100 | LR200 |
    ||
    | 额定功率@70°C (W) | 0.25 | 0.5 | 0.6 | 0.75 | 1 | 2 |
    | 电阻范围(Ω) | 1-9.1 | 10-100| 10-100| 1-9.1 | 10-100| 1M1-10M |
    | 容差(%) | 1 | 1 | 2 | 1 | 2 | 1 |
    | 温度系数(ppm/°C) | ±100 | ±100 | ±200 | ±100 | ±50 | ±100 |
    | 限电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大额定电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大过载电压(V) | 400 | 500 | 700 | 700 | 1000 | 1000 |
    | 最大瞬时过载电压(V) | 500 | 750 | 750 | 750 | 1000 | 1000 |
    | 工作温度范围(℃) | -55~+155
    | 爬电距离(℃) | 55/155/56

    3. 产品特点和优势


    - 高精度:具备1%的高精度,某些型号可达50 ppm的低温漂。
    - 卓越稳定性:金属膜结构确保在恶劣环境下也能保持稳定的性能。
    - 多样化选择:提供不同功率、阻值和容差的型号,满足各种应用场景需求。
    - 小型化设计:LR1L系列适合低阻值且体积受限的应用场合。
    - 广泛适用性:适用于多种设备,如电源、仪器仪表和通讯设备。

    4. 应用案例和使用建议


    - 电源模块:在开关电源模块中,LR系列可以用于滤波和稳压电路,保证电源的稳定输出。
    - 仪器仪表:在精密仪器仪表中,LR系列可用于测量和控制电路,确保信号的准确传输。
    - 通讯设备:在通讯设备中,LR系列可用于匹配网络和反馈电路,提高设备的可靠性和效率。
    使用建议:
    - 确保工作环境在规定的温度范围内,避免过热导致性能下降。
    - 注意电源的限流保护,防止过载情况的发生。
    - 使用过程中需注意散热设计,保证设备的正常运行。

    5. 兼容性和支持


    - 兼容性:LR系列电阻器与其他标准电气连接接口兼容,易于集成到现有系统中。
    - 技术支持:TE Connectivity提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术文档更新。

    6. 常见问题与解决方案


    - Q1: 电阻器温度过高如何处理?
    - A1: 检查电路是否超载,增加散热措施,如添加散热片。
    - Q2: 电阻器精度偏差较大怎么办?
    - A2: 确认安装是否正确,重新校准电阻器。
    - Q3: 电阻器出现短路现象?
    - A3: 检查电路连接,确认无短路路径,并更换损坏的电阻器。

    7. 总结和推荐


    综上所述,金属薄膜固定电阻器LR系列具备高精度、稳定性强、耐环境等优点,广泛适用于多种电子设备。对于需要高性能和高可靠性电阻器的应用场合,强烈推荐选用LR系列电阻器。

LR1F3K83参数

参数
电阻值 3.83KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LR1F3K83厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR1F3K83数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR1F3K83 LR1F3K83数据手册

LR1F3K83封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1725 ¥ 1.4576
10+ $ 0.1426 ¥ 1.205
25+ $ 0.1035 ¥ 0.8746
100+ $ 0.0564 ¥ 0.4762
250+ $ 0.0426 ¥ 0.3595
1000+ $ 0.0308 ¥ 0.2603
2500+ $ 0.022 ¥ 0.1859
8000+ $ 0.0205 ¥ 0.1734
20000+ $ 0.0162 ¥ 0.1369
库存: 11546
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.45
