5-5177986-4

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Plug 800μm 2 100pin 5mm,9mm,13mm,17mm 4.85mm 760nm 金 贴片安装
供应商型号: A118906CT-ND
供应商: Digi-Key
标准整包数: 1

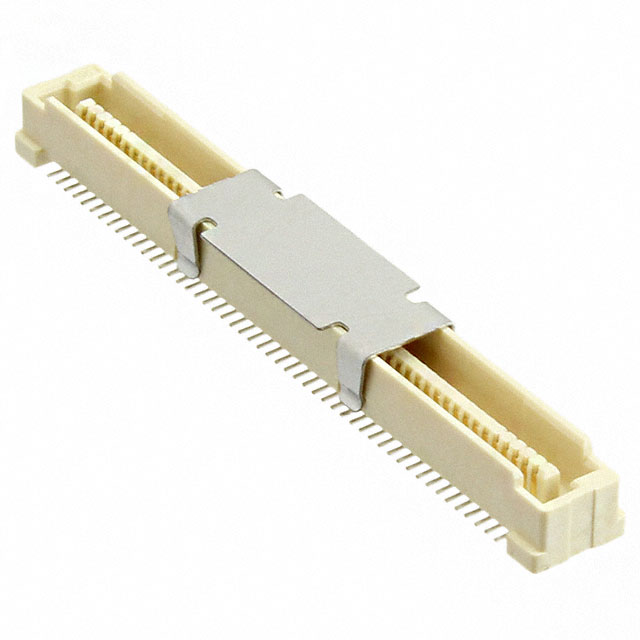

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-5177986-4

5-5177986-4概述


    产品简介


    本产品是一款PCB(印刷电路板)连接器组件,型号为5-5177986-4,用于垂直方向的板对板连接。该连接器适用于100个位置,具有0.8毫米(0.031英寸)的中心线间距。连接器采用完全屏蔽设计,适合信号传输,并提供表面贴装选项。该产品特别适用于需要高密度连接和稳定信号传输的应用场合。

    技术参数


    - 连接器类型:PCB端子头,垂直安装,板对板连接器
    - 位置数:100
    - 中心线间距:0.8毫米(0.031英寸)
    - 连接方式:表面贴装
    - 连接系统:板对板
    - 屏蔽类型:完全屏蔽
    - 接触材料:黄铜基体,金镀层
    - 最大接触电流:0.5安培
    - 绝缘电阻:2兆欧
    - 耐压电压:交流500伏
    - 操作温度范围:-40至125摄氏度(-40至257华氏度)
    - 包装数量:650个
    - 包装方式:带卷式
    - 焊锡工艺:符合回流焊工艺,最高可达260摄氏度
    - 行业标准:UL 94V-0防火等级
    - 合规性:符合欧盟RoHS指令、欧盟ELV指令及中国RoHS 2号指令

    产品特点和优势


    该PCB端子头具备多个独特优势:
    - 高密度设计:100个位置的高密度排列,非常适合空间受限的设计需求。
    - 完全屏蔽:屏蔽设计可有效防止电磁干扰,确保信号的稳定传输。
    - 高可靠性:黄铜基体搭配金镀层,保证了接触点的耐用性和稳定性。
    - 广泛的工作温度范围:能在极端环境下保持良好的性能,适用于各种工业应用。
    - 高电流承载能力:0.5安培的最大电流承载能力,足以满足大多数电子应用的需求。

    应用案例和使用建议


    该产品主要用于需要高密度连接和稳定信号传输的场合,如通信设备、工业控制、汽车电子等。在实际应用中,可以考虑以下几点建议以优化性能:
    - 在进行组装时,确保焊接温度和时间合适,以避免损坏连接器。
    - 由于该连接器的高密度设计,建议在设计电路板时留有足够的空间,以方便连接和拆卸。
    - 使用专用的自动化装配工具进行装配,以确保每个连接器都能正确安装。

    兼容性和支持


    - 兼容性:该产品与同系列的Free Height插座连接器兼容,适用于垂直方向的板对板连接。
    - 支持:如果需要技术支持,可以拨打免费电话+1 800 522 6752,获取及时的帮助和服务。

    常见问题与解决方案


    - Q1: 连接器出现接触不良的现象?
    - A1: 检查是否有异物堵塞接触点,或者重新焊接以确保接触良好。

    - Q2: 焊接过程中发生开裂或断裂现象?
    - A2: 确保焊接工艺正确,特别是焊接温度和时间需按照制造商推荐值进行。

    总结和推荐


    综上所述,该PCB端子头在高密度连接、屏蔽效果和温度适应性方面表现出色,非常适用于需要高度可靠的信号传输场合。其高密度设计和广泛的适用温度范围使得该产品在市场上具有很强的竞争力。强烈推荐在高密度、高性能要求的电路板设计中使用此产品。

5-5177986-4参数

参数
类型 Center Strip Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 4.85mm
针脚数 100pin
接合堆叠高度 5mm,9mm,13mm,17mm
触头镀层厚度 760nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5-5177986-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-5177986-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5-5177986-4 5-5177986-4数据手册

5-5177986-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.9424 ¥ 75.5633
10+ $ 7.0179 ¥ 58.7312
500+ $ 4.9615 ¥ 41.5218
库存: 745
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.56
直接购买
加入购物车
