YHDP24-24-19SEL024

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-YHDP24-24-19SEL024-ND
供应商: Digi-Key
标准整包数: 1

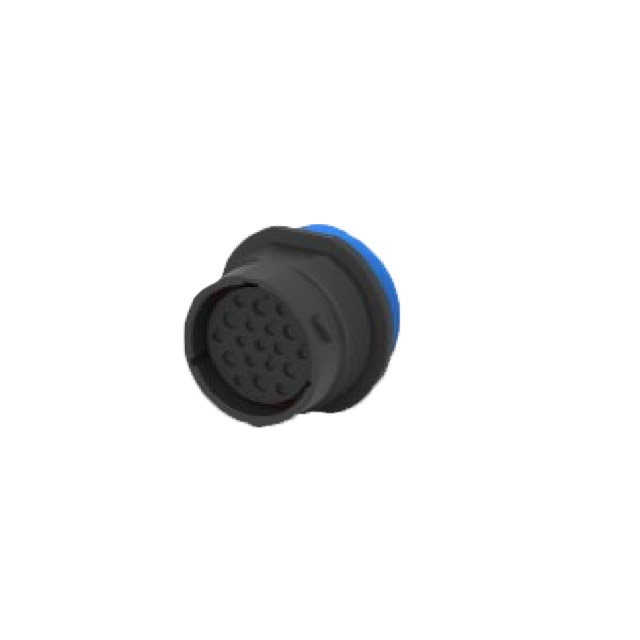

TE CONNECTIVITY 汽车连接器 YHDP24-24-19SEL024

YHDP24-24-19SEL024概述


    产品简介


    HDP24-24-19SE-L024电子元器件是一种专为汽车及其他工业应用设计的连接器部件。它属于混合型连接器(Hybrid Connector),能够同时传输电力和信号。这款连接器主要用于线对线连接,具备19个接触点,具有良好的密封性能。HDP24-24-19SE-L024的主要特点是采用PA GF材料制成,能够在恶劣环境下提供可靠的连接解决方案。

    技术参数


    - 接触孔直径: 1.59 mm, 2.39 mm([0.063 in], [0.094 in])
    - 额定电压: 250 VAC
    - 接触电流: 最大13 A, 25 A
    - 电缆出口角度: 180°
    - 工作温度范围: -55°C 至 125°C(-67°F 至 257°F)
    - 保护等级: IP67
    - 绝缘直径范围: 1.35 mm - 3.05 mm, 2.46 mm - 4.01 mm([0.053 in] - [0.12 in],[0.097 in] - [0.158 in])

    产品特点和优势


    HDP24-24-19SE-L024的主要特点是其混合连接器设计,可以同时处理电力和信号传输。由于其密封特性,该连接器能够抵御恶劣环境中的湿气和其他污染物,确保长期可靠性。此外,它采用PA GF材料制造,具有较高的机械强度和耐热性能。这些特点使得HDP24-24-19SE-L024在汽车、航空航天及工业自动化等领域拥有广泛的应用前景。

    应用案例和使用建议


    HDP24-24-19SE-L024适用于需要高度可靠连接的场合,例如汽车线束、工业控制系统和重型机械设备。为了确保最佳性能,建议在安装过程中使用适当的工具和方法来防止机械损伤,并进行必要的密封处理以保持其密封性能。

    兼容性和支持


    HDP24-24-19SE-L024与多个相关配件兼容,包括适配器、工具和其他线缆。TE公司提供了详尽的技术支持和服务,包括电话热线和在线资源,以帮助用户解决问题并提供优化建议。

    常见问题与解决方案


    - 问题:如何判断连接器是否正确安装?
    解决方案:确保连接器完全插入并听到锁扣的声音。必要时,可以使用专用工具检查接触状态。

    - 问题:如何确保长期的密封性能?
    解决方案:定期检查密封圈的状态,并在必要时更换新的密封圈以维持其密封效果。

    总结和推荐


    综上所述,HDP24-24-19SE-L024是一款功能强大且性能可靠的连接器组件。其广泛的适用范围和优良的设计使其成为众多应用的理想选择。推荐购买者选择这一产品以满足严苛的应用需求,并充分利用TE公司的全面技术支持。

YHDP24-24-19SEL024参数

参数
排数 -
间距 -
针脚数 19
长*宽*高 50.8mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装

YHDP24-24-19SEL024厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YHDP24-24-19SEL024数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY YHDP24-24-19SEL024 YHDP24-24-19SEL024数据手册

YHDP24-24-19SEL024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.204 ¥ 185.8197
10+ $ 18.8739 ¥ 157.9511
60+ $ 16.6322 ¥ 139.1907
120+ $ 15.8389 ¥ 132.5514
270+ $ 14.9589 ¥ 125.187
510+ $ 14.3033 ¥ 119.7008
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 185.81
直接购买
加入购物车
