1-770967-0

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 焊盘 3pin Nylon 9.5A 锡 白色 通孔安装 15.29mm(长度)
供应商型号: UA-1-770967-0
供应商: 海外现货
标准整包数: 1

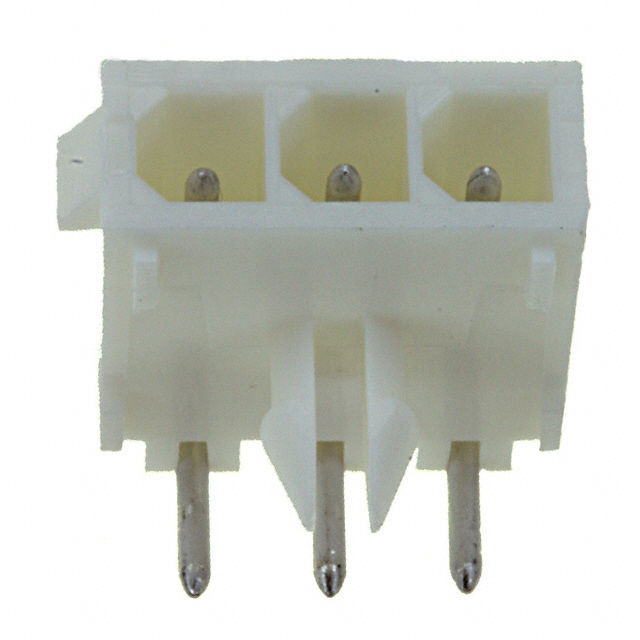

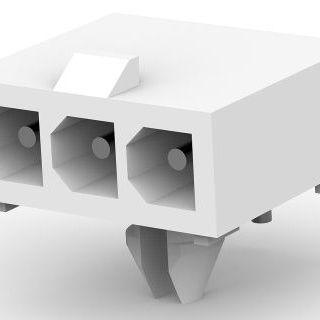

TE CONNECTIVITY 圆形连接器 1-770967-0

1-770967-0概述

    电子元器件产品技术手册:Mini-Universal MATE-N-LOK矩形电源连接器

    产品简介


    Mini-Universal MATE-N-LOK矩形电源连接器(型号1-770967-0)是一款高度可靠的电子元件,适用于多种电源连接需求。该连接器采用插头与插座对接设计,属于线对板型,具有3个位置,中心线间距为4.14毫米。此款连接器由耐高温尼龙制成,具有良好的机械强度和电绝缘性能,广泛应用于通信、工业控制、医疗设备等领域。

    技术参数


    - 中心线间距:4.14毫米
    - 位置数:3个
    - 连接系统:线对板型
    - 插头类型:完全遮蔽式
    - 工作电压:600伏直流
    - 接触电流:最大9.5安培
    - 操作温度范围:-55至105摄氏度
    - 包装数量:200个
    - 尺寸:
    - 连接器高度:7.77毫米
    - 电路板厚度:0.06毫米
    - 产品宽度:12.7毫米
    - 产品长度:15.29毫米

    产品特点和优势


    Mini-Universal MATE-N-LOK连接器的独特之处在于其完全遮蔽式的设计,可以有效防止短路和其他外部干扰。此外,其通过孔焊接方式提供了牢固可靠的连接,并且耐温性能优异,可在极端环境下保持稳定工作。该连接器还具备优秀的抗冲击和振动能力,确保在各种恶劣条件下也能可靠运行。这些特性使得它在市场上具备很强的竞争力,并能够满足多种严苛的应用需求。

    应用案例和使用建议


    Mini-Universal MATE-N-LOK连接器广泛应用于需要高可靠性的电源连接场合。例如,在医疗设备中,该连接器可用于提供稳定的电源供应;在通信基站中,它可以确保设备在长时间运行下的持续稳定性。使用时,建议注意以下几点:
    - 确保所有连接都牢固无误,避免因接触不良导致的信号中断。
    - 定期检查连接部位是否有磨损或损坏现象,及时更换受损部件。
    - 在极端环境中使用时,应考虑增加防护措施以延长使用寿命。

    兼容性和支持


    Mini-Universal MATE-N-LOK连接器已获得UL和CSA认证,适用于符合欧盟RoHS、REACH标准的产品。此外,该连接器与其他标准插件兼容,具体请参考技术手册中提供的兼容列表。制造商TE公司提供专业的技术支持服务,如有任何疑问或需求,可拨打客服电话+1 800 522 6752进行咨询。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:连接器插拔困难
    - 解决方案:检查是否有异物阻塞或润滑剂缺失,使用专用工具辅助插入拔出。
    - 问题:连接不稳固
    - 解决方案:确保连接器正确安装,并检查是否有未固定或松动的部分。
    - 问题:接触电阻异常
    - 解决方案:清洁接触面并重新焊接,必要时更换连接器。

    总结和推荐


    Mini-Universal MATE-N-LOK连接器凭借其卓越的性能、稳定的工作特性和广泛的适用范围,成为一款值得信赖的选择。其在多种工业和消费电子产品中的广泛应用证明了其可靠性和市场竞争力。对于需要高可靠性电源连接解决方案的应用场景,强烈推荐使用这款连接器。如果有任何特定需求或疑问,欢迎联系制造商获取更多支持和帮助。

1-770967-0参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 白色
端接 焊盘
额定电流 9.5A
外壳材料 Nylon
长*宽*高 15.29mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

1-770967-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-770967-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 1-770967-0 1-770967-0数据手册

1-770967-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
