M39029/31-240

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: 功率,机制 压入式
供应商型号: FA-M39029/31-240
供应商: Avnet
标准整包数: 1
TE CONNECTIVITY 圆形连接器 M39029/31-240

M39029/31-240概述


    产品简介

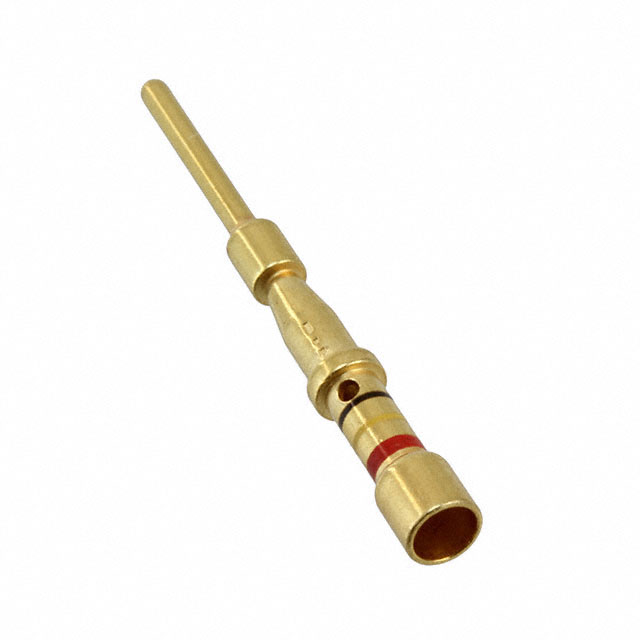

    本电子元器件为Pin接触件(针型接触件),采用镀金工艺,尺寸为20号接触件,可适用于24至10 AWG(美国线规)电线范围,对应的导线横截面积为0.25至6平方毫米。该产品通过压接方式实现电线连接,广泛应用于各种连接器系统中。作为连接器的核心组件之一,该Pin接触件主要用于电力传输和信号传递,特别是在工业自动化、汽车电子、通信设备等领域有着广泛应用。

    技术参数


    | 参数类别 | 具体描述 |

    | 接触件类型 | Pin(针型) |
    | 接触面电镀材料 | 镀金 |
    | 导线连接终端电镀材料 | 镀金 |
    | 接触件尺寸 | 20号 |
    | 最大电流承载能力 | 7.5安培 |
    | 导线规格 | 24-10 AWG(对应导线横截面积:0.25-6 mm²) |
    | 连接方式 | 压接 |
    | RoHS合规性 | 符合欧盟RoHS 2011/65/EU指令,部分含铅豁免 |
    | ELV合规性 | 符合欧盟ELV 2000/53/EC指令,部分含铅豁免 |
    | REACH合规性 | 符合欧盟REACH法规,定期更新候选物质清单 |

    产品特点和优势


    1. 高可靠性镀金接触面:采用镀金处理,确保长期稳定的工作性能和优异的抗腐蚀能力。
    2. 广泛适用性:支持多种导线规格,适合多种工业场景的需求。
    3. 高效连接:通过压接方式实现快速可靠的电线连接,减少安装时间。
    4. 高电流承载能力:最大电流承载能力达7.5安培,适用于高功率需求的场景。
    5. 环保设计:符合多项环保法规(如RoHS、ELV、REACH),减少对环境的影响。

    应用案例和使用建议


    应用案例:
    1. 工业自动化设备:用于连接传感器、电机和其他控制模块。
    2. 汽车电子系统:作为车载连接器的一部分,支持高电流和信号传输。
    3. 通信设备:用于数据中心和网络设备的电源连接。
    使用建议:
    - 确保电线规格符合24-10 AWG范围,避免因不匹配导致的接触不良。
    - 在安装过程中严格遵守压接规范,确保连接稳固。
    - 定期检查连接点是否有氧化现象,必要时进行清洁处理。
    - 对于高电流场景,建议增加散热措施以保护接触件。

    兼容性和支持


    - 兼容性:此Pin接触件可与其他标准连接器兼容,具体型号需参考相关连接器的技术规格。
    - 支持服务:TE Connectivity提供专业的技术支持,客户可通过拨打热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过大 | 检查压接是否牢固,重新压接或更换接触件 |
    | 温度过高 | 确保良好的散热设计,避免过载运行 |
    | 接触件表面氧化 | 清洁接触面并涂抹适量导电膏 |

    总结和推荐


    总体而言,这款Pin接触件凭借其高可靠性、广泛适用性和环保设计,在多个行业中表现出色。特别是其镀金接触面和高效的压接连接方式,使其成为工业级应用的理想选择。尽管存在一些RoHS和REACH豁免情况,但这些并不会影响其主流市场的接受度。因此,强烈推荐在需要高性能、高可靠性的连接器系统中使用该产品。

M39029/31-240参数

参数
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 功率,机制
颜色 -
端接 -
安装方式 压入式
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

M39029/31-240厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

M39029/31-240数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY M39029/31-240 M39029/31-240数据手册

M39029/31-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
