T4171010003-001

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 传感器执行器电缆, T417系列, 3芯, M12转无终端接头
供应商型号: 2723679
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 圆形连接器 T4171010003-001

T4171010003-001概述


    产品简介

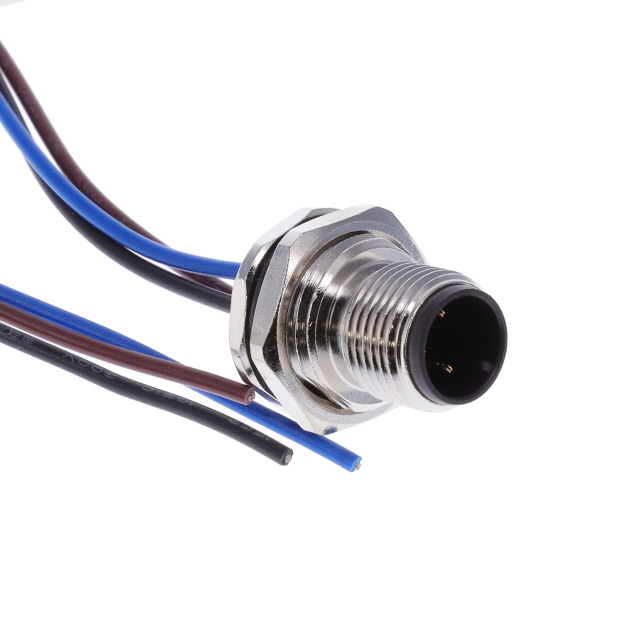

    这款M12面板安装式电线连接器(T4171010003-001)是一种标准圆形连接器,用于线对面板的连接。它具有预接线和密封功能,支持3个位置,能够为信号传输提供可靠的接口。这款连接器采用金属外壳,具备镍基涂层,能够在各种恶劣环境下保持良好的电气性能和机械强度。广泛应用于工业自动化、机械设备、交通运输、能源等领域。

    技术参数


    - 产品型号: T4171010003-001
    - 外壳材质: 金属壳
    - 外壳电镀材料: 镍
    - 绝缘材料: 聚酰胺 66 GF25
    - 密封材料: 硅胶
    - 接触材料: 铜合金
    - 防护等级: IP67
    - 额定电压: 250 VAC
    - 额定电流: 4 A
    - 工作温度范围: -40°C 至 85°C
    - 防水等级: IP67
    - 接线规格: 22 AWG
    - 连接方式: 三位置连接
    - 插头类型: 插针
    - 极性配置: A代码
    - 锁定机制: 密钥
    - 装配类型: 工厂组装
    - 包装数量: 单位包装
    - 认证标准: UL 94HB,符合欧盟RoHS、ELV和REACH指令

    产品特点和优势


    1. 预接线设计: 这款连接器支持预接线功能,简化了现场安装过程,提高了安装效率。
    2. 密封功能: IP67的防护等级确保了连接器在恶劣环境下的稳定性和可靠性。
    3. 金属外壳: 坚固耐用的金属外壳保护内部结构免受外部损伤,增强了产品的抗冲击能力和耐久性。
    4. 工厂组装: 作为预先组装的产品,减少了现场操作错误的可能性,提升了产品的一致性和可靠性。
    5. 高可靠性: 通过严格的电气和机械测试,确保了在各种复杂工况下的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化: 适用于各类传感器和执行机构之间的信号传输,提高系统集成度和运行效率。
    - 机械设备: 可以在机器内部布线时使用,减少布线复杂度和安装时间。
    - 交通运输: 适用于轨道交通、航空和汽车领域内的信号传输,满足对空间和性能要求高的需求。
    - 能源领域: 适用于风电、太阳能等可再生能源设施中的信号传输,保证设备稳定运行。
    使用建议
    - 在安装过程中,确保正确选择电缆规格和导线长度,避免过长或过短导致不必要的接线浪费或不匹配。
    - 在连接前检查连接器及配套部件的清洁状况,确保无尘、无杂质,以保障良好的接触效果。
    - 根据实际需要选择不同类型的配件,如防水套、背壳等,以提升连接器的整体性能。
    - 保持连接器处于适当的环境条件下,防止高温、高湿等极端条件对连接器性能的影响。

    兼容性和支持


    该连接器与系列中的其他M12连接器兼容,包括以下产品:
    - TE Part #5-5223955-2: M12 3P连接器,用于高压电路
    - TE Part #T4113012041-000: M12 3P金色带锁键
    - TE Part #6609044-4: 特定规格的电缆组件
    - TE Part #T4110001031-000: M12雌性连接器,直角型
    - TE Part #1-2213772-7: AV22 SPM 3A可移动环形LED
    - TE Part #T4110012031-000: M12雌性3P金色锁键
    - TE Part #2176330-1: CRGP 2010 10R 1%
    - TE Part #1838275-3: M12野外系列连接器,雄性插针
    - TE Part #1838274-3: M12野外系列连接器,雌性插座
    - TE Part #61158-1: 110号FASTON连接器
    如果您在使用过程中遇到任何问题,可以拨打TE技术支持热线:+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题: 连接器无法牢固连接。
    - 解决方案: 检查是否有足够的锁定力量,如果锁定不够紧,尝试重新插入连接器并施加适当的压力。
    2. 问题: 电缆连接后松动。
    - 解决方案: 确保连接器和电缆连接处没有杂质,可以重新连接或更换新的电缆。
    3. 问题: 接触不良。
    - 解决方案: 检查连接器接触面是否干净,确保没有氧化物或其他杂质。
    4. 问题: 密封效果不佳。
    - 解决方案: 检查密封圈是否正确安装,确保没有破损或变形。

    总结和推荐


    综上所述,这款M12面板安装式电线连接器以其坚固的金属外壳、可靠的密封功能、多位置设计以及广泛的适用范围,成为一款高度可靠的工业级连接器。它不仅提供了卓越的电气性能和机械强度,还通过工厂组装确保了一致性和可靠性。尽管成本略高于普通连接器,但考虑到其长期使用中的稳定性和维护简便性,我们强烈推荐使用该产品。无论是在工业自动化、机械设备还是交通运输等领域,它都能提供可靠的连接解决方案,是值得信赖的选择。

T4171010003-001参数

参数
类型 M12 Circular,Not Included
颜色 -
端接 -
额定电流 4A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
长*宽*高 200mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 袋装

T4171010003-001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T4171010003-001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY T4171010003-001 T4171010003-001数据手册

T4171010003-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
