2302483-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

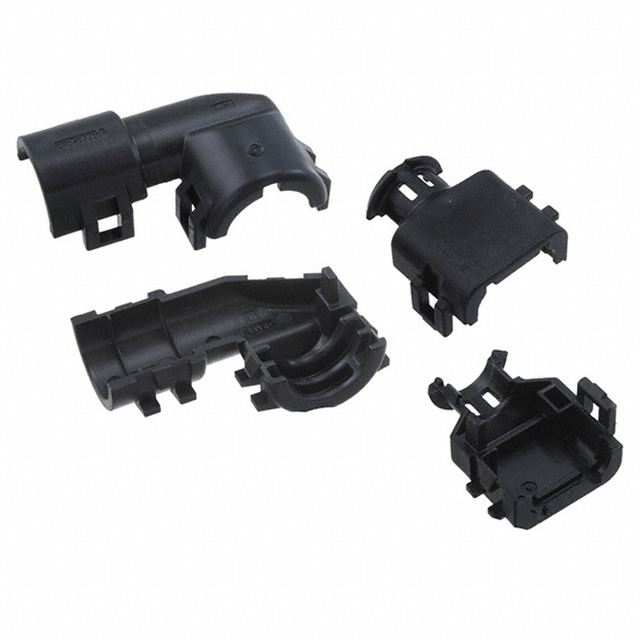

产品描述: 我们的 AMPSEAL 16 连接器尾盖提供高度保护,而且更为美观。此类连接器尾盖具有直接出线方式或 90° 出线方式,并且可适配波纹管或护套电缆。
供应商型号: A139375-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 2302483-2

2302483-2概述

    AMPSEAL 16 Backshell, PA66, Right Angle, 4 Position 技术手册

    产品简介


    AMPSEAL 16 Backshell 是一款专为高可靠性应用设计的矩形连接器配件。它具有 4 个位置,采用聚酰胺 66(PA66)材料制造,适用于各种工业和汽车领域的连接器系统。该背壳用于保护连接器和电线接口,确保系统的长期稳定性和耐久性。

    技术参数


    - 型号: 2302483-2
    - 产品类型: 背壳
    - 配置特征:
    - 位置数: 4
    - 线缆出口角度: 90°
    - 材料: PA66
    - 颜色: 黑色
    - 连接器形状: 矩形
    - 壳体方向: 右角
    - 使用条件:
    - 操作温度范围: -40°C 至 125°C(-40°F 至 257°F)
    - 最大操作温度: 70°C, 75°C, 80°C, 85°C, 90°C, 100°C, 105°C, 110°C, 120°C, 125°C
    - 行业标准:
    - UL可燃性等级: UL 94V-0
    - 包装特征:
    - 包装方式: 袋装+盒装
    - 其他:
    - 可服务性: 是
    - 合规性:
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合欧盟ELV 2000/53/EC指令
    - 符合中国RoHS 2016年第32号部令
    - 不含REACH SVHC
    - 卤素含量低: Br, Cl, F, I < 900 ppm per homogenous material
    - 焊接工艺能力: 不适用

    产品特点和优势


    AMPSEAL 16 Backshell 采用高强度PA66材料制成,具有卓越的机械强度和耐温性能,可在-40°C至125°C范围内正常工作。其黑色外观设计不仅美观,还增强了抗紫外线的能力,适用于室外应用。此外,其90°线缆出口角度设计便于安装和布线,提高了整体系统的可靠性和耐用性。

    应用案例和使用建议


    AMPSEAL 16 Backshell 主要应用于汽车、工业自动化及通信等领域。例如,在汽车电子控制系统中,它可以保护连接器免受物理损坏和电磁干扰,提高系统的稳定性。为了更好地利用该产品,建议在安装时注意以下几点:
    - 确保背壳正确安装到位,避免松动导致的连接不良。
    - 在高湿度或腐蚀性环境中,应使用额外的密封措施以保护连接器接口。

    兼容性和支持


    AMPSEAL 16 Backshell 适用于AMPSEAL 16系列连接器,与以下部件兼容:
    - 接触件:TE Part #0460-202-16141, DEUTSCH Solid Contacts
    - 插锁:TE Part #W2S, Wedgelocks: DEUTSCH DT
    - 插座:TE Part #DT06-2S, DT04-2P
    如需技术支持或更多信息,请拨打客服电话 +1 800 522 6752。

    常见问题与解决方案


    1. 问题: 安装时出现背壳无法紧密配合。
    - 解决方案: 确保所有连接器和背壳均处于正确的安装位置,必要时请使用适当的工具辅助安装。
    2. 问题: 使用过程中发现背壳出现损坏。
    - 解决方案: 检查是否受到过大的物理压力或高温影响,必要时更换新的背壳。

    总结和推荐


    总体而言,AMPSEAL 16 Backshell 以其出色的耐温性能、高强度和兼容性,在多个应用领域展现出显著的优势。其广泛的应用范围和良好的售后服务使其成为市场上非常值得信赖的选择。因此,我们强烈推荐使用AMPSEAL 16 Backshell,尤其是在对连接器可靠性和耐用性要求较高的场合。

2302483-2参数

参数
排数 -
针脚数 4
间距 -
零件状态 在售
包装方式 盒装

2302483-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2302483-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2302483-2 2302483-2数据手册

2302483-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.856 ¥ 99.2199
10+ $ 10.0734 ¥ 84.3021
50+ $ 8.992 ¥ 75.2522
100+ $ 8.5628 ¥ 71.6603
250+ $ 8.027 ¥ 67.176
500+ $ 7.6442 ¥ 63.9726
1000+ $ 7.2798 ¥ 60.923
库存: 274
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.21
