首页  >  产品百科  >  HDP26-18-20SE

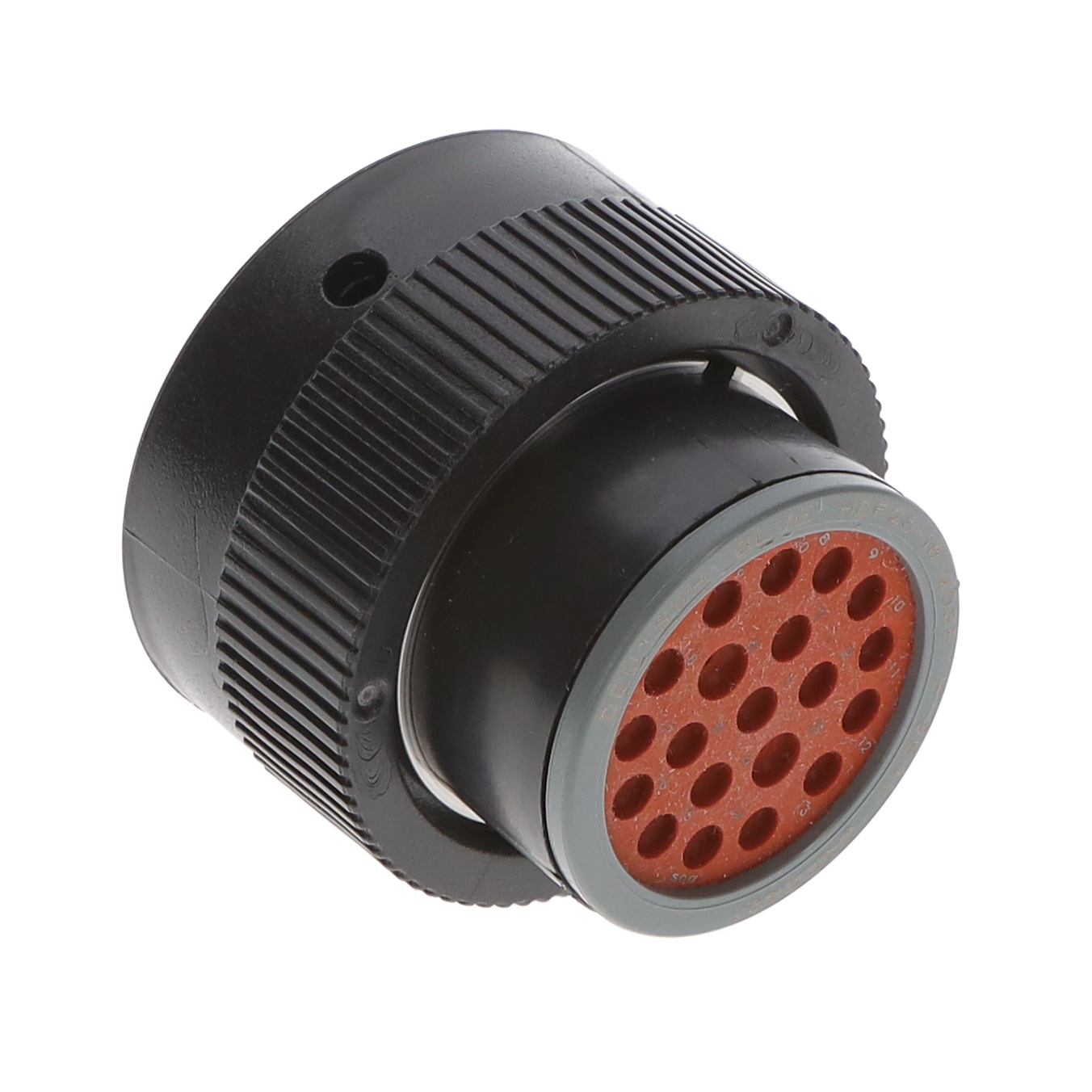

HDP26-18-20SE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HDP26-18-20SE
供应商: Master
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-18-20SE

HDP26-18-20SE概述


    产品简介


    DEUTSCH HDP26-18-20SE 是一种适用于汽车应用的接线板端子座,专为电线与面板之间的连接而设计。这款接线板端子座具备密封功能,提供20个位置,黑色外壳,采用混合连接技术。它具有广泛的工作温度范围(-55°C至125°C),能够适应各种恶劣环境条件。该产品主要用于电力传输,是一款高可靠性的电源连接解决方案。

    技术参数


    - 外形尺寸:高度38.6毫米,宽度43.2毫米,长度43.2毫米
    - 温度范围:工作温度范围为-55°C至125°C
    - 密封能力:支持密封
    - 额定电压:交流250伏特
    - 接触电流:最大13安培
    - 绝缘直径范围:1.4至3.8毫米,1.9至3.2毫米
    - 保护等级:IP67
    - 兼容材料:PA66 GF
    - 颜色:黑色

    产品特点和优势


    DEUTSCH HDP26-18-20SE 具备以下显著特点和优势:
    - 密封性:支持密封设计,提高防尘防水性能,延长使用寿命。
    - 广泛的应用范围:能够在极端温度环境下稳定运行,适用于各种严苛的工业环境。
    - 高性能接触系统:接触电流达到13安培,满足多种电力传输需求。
    - 易安装性:可直接安装于面板,方便快捷,提高工作效率。
    - 高可靠性:通过UL认证,符合RoHS和REACH标准,确保安全环保。

    应用案例和使用建议


    应用案例
    该产品常用于汽车电子系统中,例如车载电源系统、空调系统、发动机管理系统等。它也适用于其他需要高可靠性和宽温区工作的工业应用场合,如航空电子设备、风力发电系统等。
    使用建议
    为了确保最佳使用效果,建议用户在安装时严格按照技术手册进行操作,特别是在密封性处理方面要格外注意。同时,根据具体应用场景选择合适的电缆直径和安装位置,以确保接头与电缆的良好匹配。

    兼容性和支持


    该产品可与其他TE Connectivity生产的同系列零部件兼容,如DT06-08SA-CE06插头、DT04-12PD-CE07插座等。TE Connectivity为用户提供全面的技术支持,包括电话咨询、在线文档下载和技术文档更新服务。

    常见问题与解决方案


    问题一:安装过程中发现无法顺利插入电缆
    解决方案:检查电缆的绝缘层是否符合要求的直径范围,确保正确裁剪并剥开导体,必要时可以使用专业的压接工具。
    问题二:接头接触不良
    解决方案:检查电缆与接头的压接是否牢固,必要时重新压接或更换新的接头。同时确保连接部位清洁无污物。
    问题三:长时间使用后出现接触电阻增大
    解决方案:定期检查并清洁接点,避免腐蚀和氧化影响。如有必要,可考虑更换接头以保持良好的接触性能。

    总结和推荐


    总体而言,DEUTSCH HDP26-18-20SE 是一款高性能、高可靠性的电线与面板连接器。它的广泛适用性、优异的密封性和稳定性使其成为各种工业应用场景的理想选择。如果您正在寻找一个既安全又可靠的连接解决方案,强烈推荐您选用这款产品。无论是车辆制造商还是工业设备供应商,都将从中受益匪浅。

HDP26-18-20SE参数

参数
排数 -
间距 -
针脚数 20pin
长*宽*高 38.63mm(长度)*43.17mm(高度)
安装方式 导线安装
应用等级 工业级
包装方式 盒装

HDP26-18-20SE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-18-20SE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-18-20SE HDP26-18-20SE数据手册

HDP26-18-20SE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.7315 ¥ 133.5101
10+ $ 12.9492 ¥ 115.204
25+ $ 12.2734 ¥ 109.1917
50+ $ 11.077 ¥ 98.4956
100+ $ 10.4728 ¥ 91.3323
250+ $ 9.9592 ¥ 87.2648
500+ $ 9.9592 ¥ 87.2648
库存: 164
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 133.51
直接购买
加入购物车
