776487-3

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: TS-776487-3
供应商: 海外现货
标准整包数: 22
TE CONNECTIVITY 汽车连接器 776487-3

776487-3概述


    产品简介

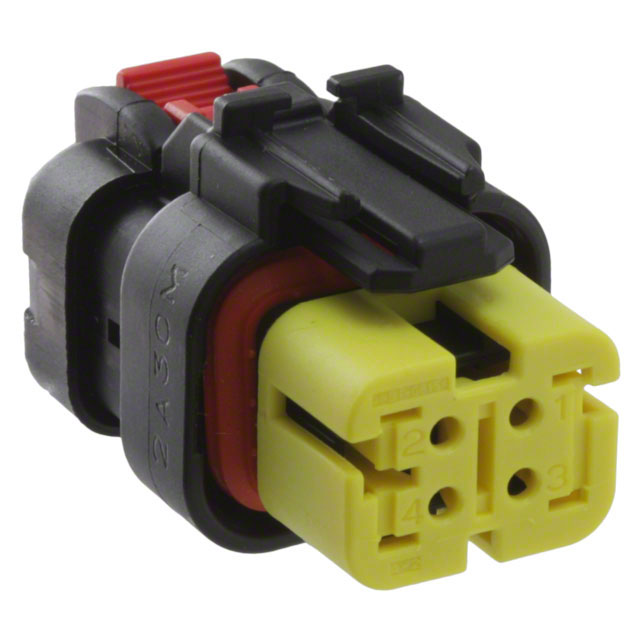

    AMPSEAL 16 776487-3 线对线插头
    AMPSEAL 16 776487-3 是一款用于汽车应用的线对线插头,属于AMPSEAL 16系列产品。该插头具有四个位置,采用矩形设计,中心间距为5.3毫米(0.209英寸),并支持密封安装。其主要功能是在汽车电气系统中实现电线和电缆的安全连接,广泛应用于各种车辆组件的接线场合。

    技术参数


    - 中心间距: 5.3毫米(0.209英寸)
    - 连接器类型: 插头
    - 位置数: 4
    - 锁定特性: 集成在外壳中
    - 接触类型: 插座
    - 接触尺寸: 1.5毫米
    - 端子保障: 有
    - 防水等级: IP67
    - 工作电压: 250伏直流
    - 最大工作温度: 125°C(257°F)
    - 温度范围: -40 – 125°C(-40 – 257°F)
    - 材质: PBT GF(玻璃纤维增强聚对苯二甲酸丁二醇酯)
    - 包装数量: 22
    - 包装方式: 管装

    产品特点和优势


    - 密封性: 采用IP67标准,确保在潮湿环境下也能正常工作。
    - 集成锁定机制: 内置锁定功能,增强了连接可靠性。
    - 高温适应性: 可承受高达125°C的工作温度,适合严苛环境。
    - 多样化的配置: 支持四种不同的位置配置,满足不同应用场景的需求。
    - 阻燃材料: 符合UL 94HB阻燃标准,保证安全使用。
    - 低卤素含量: 符合环保要求,降低对环境的影响。

    应用案例和使用建议


    应用场景: AMPSEAL 16 776487-3 在汽车应用中特别有用,例如发动机舱内的线束连接、车身控制模块间的信号传输等。其密封性和高温适应性使其非常适合于恶劣环境下的应用。
    使用建议:
    1. 在安装前确认电缆的直径适配插头孔径。
    2. 使用配套的工具进行安装,以确保接触良好。
    3. 定期检查插头和插座的密封圈,防止老化失效。
    4. 在高温环境下工作时,考虑增加散热措施。

    兼容性和支持


    - 兼容配件: 包括AMPSEAL 16对接壳、密封插头等,方便扩展和维护。
    - 支持和服务: 用户可拨打技术支持电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题: 插头无法牢固插入插座。
    - 解决方案: 检查插头与插座是否有异物或损伤,确保接触面清洁无损。
    2. 问题: 密封圈损坏。
    - 解决方案: 更换新的密封圈,确保正确的安装和密封。
    3. 问题: 插针腐蚀。
    - 解决方案: 清洁插针,涂抹防锈剂,定期检查插针状况。

    总结和推荐


    综上所述,AMPSEAL 16 776487-3 是一款高可靠性的线对线插头,具备良好的密封性和高温适应性。适用于汽车和其他需要高压电连接的应用场合。其易于维护和支持服务进一步提升了产品竞争力。推荐用户在选择汽车线束连接器时优先考虑此产品。

776487-3参数

参数
排数 2
间距 4.5
针脚数 4
长*宽*高 25.33mm*36.7mm*26.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

776487-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776487-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 776487-3 776487-3数据手册

776487-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
