5-104666-5

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 焊盘 80pin Thermoplastic 1A 金 黑色 通孔安装 57mm(长度)*8.74mm(高度)
供应商型号: A115258-ND
供应商: Digi-Key
标准整包数: 1

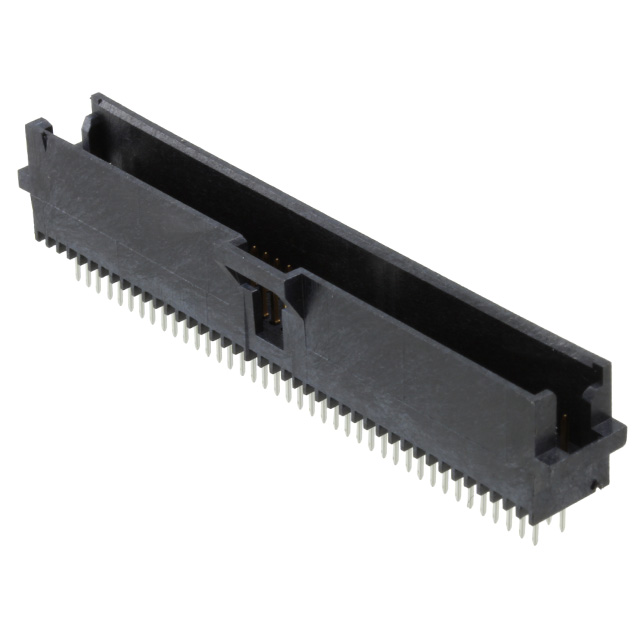

TE CONNECTIVITY 圆形连接器 5-104666-5

5-104666-5概述

    电子元器件技术手册:AMPMODU System 50 PCB Mount Header

    1. 产品简介


    AMPMODU System 50 PCB Mount Header(型号:5-104666-5)是一款专为板对板连接设计的垂直插接式印刷电路板(PCB)端子。它拥有80个位置,中心线间距为1.27毫米(0.05英寸),完全遮蔽设计,镀金连接件采用通孔焊接安装方式。这种端子广泛应用于各类需要高可靠性和高效连接的应用场合,如通信设备、工业自动化系统和汽车电子系统。

    2. 技术参数


    - 连接器类型:板对板连接器
    - 安装方式:垂直插接式
    - 位置数量:80
    - 中心线间距:1.27毫米(0.05英寸)
    - 连接系统:AMPMODU System 50
    - 电气特性
    - 耐压:最大500 VAC
    - 绝缘电阻:最小5000 MΩ
    - 工作电压:最大30 VAC
    - 接触载流能力:最大3.6安培
    - 机械特性
    - 锁定机制:卡扣式
    - 极化:有
    - 使用温度范围:-65°C至105°C(-85°F至221°F)
    - 耐温等级:高
    - 材料特性
    - 外壳材料:LCP
    - 接触基材:铜合金
    - 接触区域镀层材料:金

    3. 产品特点和优势


    - 完全遮蔽设计:提供更高的连接稳定性和可靠性。
    - 高耐压性能:在电气方面提供卓越的保护。
    - 卡扣式锁定机制:易于装配且稳定性高。
    - 宽温度范围适应性:适用于多种严苛环境条件。
    - 低卤素设计:符合环保标准,确保安全可靠。
    - 兼容认证标准:通过CSA、UL认证,满足行业标准。

    4. 应用案例和使用建议


    该连接器适用于多种复杂电子设备,如工业控制面板、通信基站和汽车电子模块。为了确保最佳性能,建议在组装时保持接触区域清洁,避免过度弯曲引脚,并严格按照手册指示进行焊接操作。此外,应定期检查连接器的锁定机制,确保其处于良好的工作状态。

    5. 兼容性和支持


    AMPMODU System 50 PCB Mount Header与同类AMPMODU System 50系列中的其他产品高度兼容,能够方便地与其他电子元器件集成。厂商提供了详尽的技术支持,包括热线电话(+1 800 522 6752)和在线文档下载服务,以便用户在遇到问题时获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:连接器无法锁定?
    - 解决方法:检查连接器是否正确插入,锁定机构是否完好无损,必要时请重新安装。
    - 问题:接触不稳定?
    - 解决方法:确保焊接质量良好,无虚焊现象,适当清洁接触点以去除氧化物。
    - 问题:外观损坏?
    - 解决方法:避免强力冲击或弯折,如果损坏严重,建议更换新的连接器。

    7. 总结和推荐


    AMPMODU System 50 PCB Mount Header以其全面的技术参数、卓越的电气性能和广泛的适用性,在同类产品中脱颖而出。它不仅满足了高性能需求,还提供了可靠的长期使用保障。强烈推荐在各种高可靠性要求的应用场景中使用这款连接器。对于需要高可靠性和高效连接的应用,此款连接器是理想选择。

5-104666-5参数

参数
触头镀层 - 配接
类型 Header,Latch Holder
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 Thermoplastic
针脚数 80pin
长*宽*高 57mm(长度)*8.74mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

5-104666-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104666-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 5-104666-5 5-104666-5数据手册

5-104666-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.1712 ¥ 193.914
18+ $ 18.8939 ¥ 158.1184
108+ $ 18.7022 ¥ 156.5139
库存: 195
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.91
直接购买
加入购物车
