HD34-18-8SN-059

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Bayonet Lock,Receptacle Housing 8pin Aluminum 25A 隔板安装,面板安装
供应商型号: N-HD34-18-8SN-059
供应商: 云汉优选
标准整包数: 1

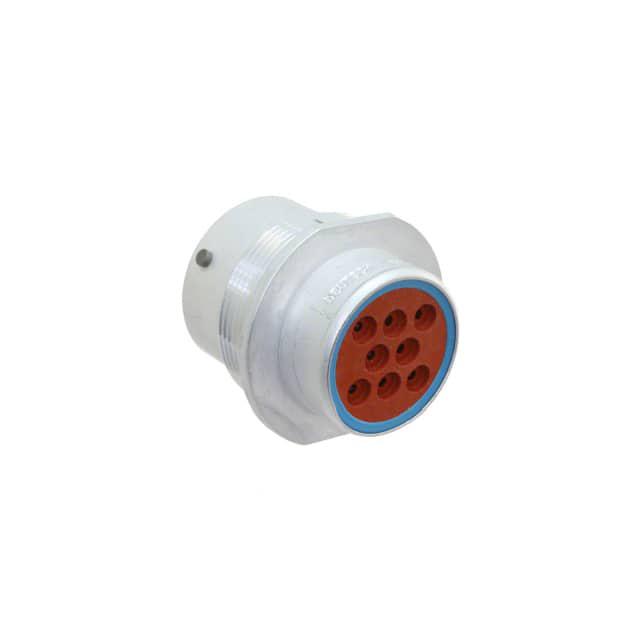

TE CONNECTIVITY 圆形连接器 HD34-18-8SN-059

HD34-18-8SN-059概述

    HD30系列连接器系统技术手册

    产品简介


    HD30系列连接器系统是TE Connectivity推出的一款高性能连接解决方案,适用于多种工业和商业运输应用。它提供了可靠的电力传输和信号传输功能,广泛应用于道路车辆、机械装备等领域。

    技术参数


    - 电压等级: 250V AC/DC(某些特殊安排为200V AC/DC)
    - 电流: 见下表
    - 温度范围: -55°C 至 +125°C
    - 防护等级: IP67
    - 阻燃性: 不适用
    | 接触尺寸 | 导线规格 | 所有电路均通电(A) |
    |
    | 4 | 4[25.0-21.0] | 100 |
    | 6 | 16.0-13.0 | 8 |
    | 8 | 10.0-8.0 | 60 |
    | 10 | 6.0-5.0 | 40 |
    | 12 | 6.0-5.0 | 25 |
    | 14 | 2.0 | 18 |
    | 16 | 2.5 | 13 |

    产品特点和优势


    - 高可靠性: 符合MIL-STD-1344标准,确保在恶劣环境下依然稳定可靠。
    - 宽温度范围: 能在极端温度条件下保持性能。
    - 高标准防护: 防护等级达到IP67,能够防止灰尘进入并耐水。
    - 多种配置: 提供多种接触尺寸和数量,满足不同应用需求。

    应用案例和使用建议


    HD30系列连接器系统适用于各种车辆和机械设备中。例如,在公路车辆中,它们被用于连接电池和电子控制单元。对于使用环境复杂的场合,如户外机械,这种连接器能够提供必要的防护。
    使用建议:
    - 在高温环境中,确保连接器正确安装并检查接头处是否有泄漏现象。
    - 定期检查连接器以确保其良好的密封性和工作状态。
    - 确保所有电线符合SAE J1128标准,以保证连接器的最佳性能。

    兼容性和支持


    HD30系列连接器系统与多种DEUTSCH插针和插座兼容,且提供了详细的装配指南(参见文档408-151007)。此外,制造商提供全面的技术支持和服务,包括质量检测报告(参考文档501-151036)。

    常见问题与解决方案


    - 问题: 连接器接触不良
    - 解决方案: 检查接头是否完全插入并锁定,清洁接触面。
    - 问题: 插拔时出现卡顿
    - 解决方案: 使用适当的工具进行插拔,避免强行操作。

    总结和推荐


    综上所述,HD30系列连接器系统是一款具有高可靠性和宽温范围的产品,特别适合在工业和商业运输领域应用。由于其优异的防护能力和多种配置选择,我们强烈推荐这一产品给需要高性能连接解决方案的客户。如果您有任何疑问,可以联系TE Connectivity官方技术支持团队获取帮助。

HD34-18-8SN-059参数

参数
外壳材料 Aluminum
针脚数 8pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 25A
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD34-18-8SN-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-18-8SN-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY HD34-18-8SN-059 HD34-18-8SN-059数据手册

HD34-18-8SN-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 21.9102 ¥ 199.2733
14+ $ 20.8987 ¥ 190.0737
27+ $ 20.298 ¥ 184.6103
54+ $ 19.9206 ¥ 181.1779
库存: 78
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1195.63
直接购买
加入购物车
