6-5179232-0

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 200pin 9mm 7.75mm 760nm 金 贴片安装
供应商型号: JY-6-5179232-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6-5179232-0

6-5179232-0概述

    # 产品概述

    产品简介

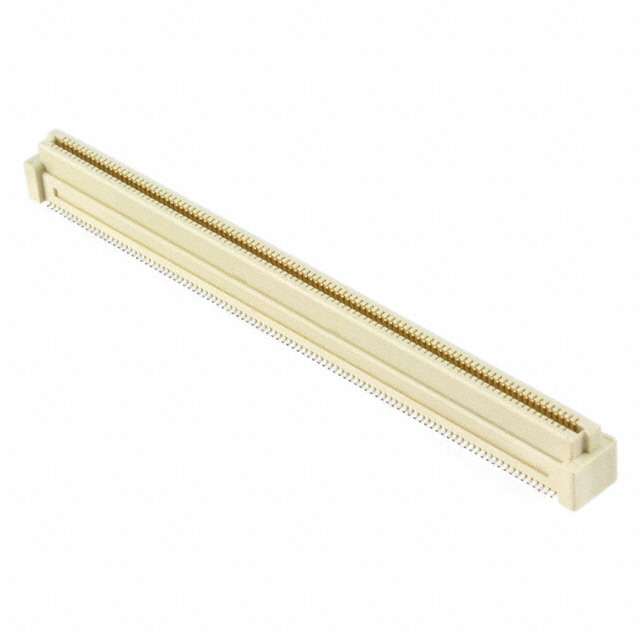

    6-5179232-0 PCB Mount Receptacle, Vertical, Board-to-Board, 200 Position, 0.8 mm Centerline, Gold, Surface Mount, Signal, Natural, Free Height
    该电子元器件为垂直安装的板对板连接器,适用于电路板之间的信号传输。它具有200个位置,采用0.8毫米中心线间距,提供良好的电气特性和机械稳定性。本连接器广泛应用于通信设备、计算机、工业控制等领域。

    技术参数


    主要规格
    - 型号: 6-5179232-0
    - 连接器类型: PCB Mount Receptacle
    - 连接系统: Board-to-Board
    - 针数: 200
    - 中心线间距: 0.8 mm (0.031 in)
    - 插拔次数: 高达500次插拔
    - 工作电压: 100 VAC
    - 绝缘电阻: ≥2 MΩ
    - 耐压强度: 500 VAC
    - 接触材料: 铜合金镀金
    - 接触面积镀层厚度: 0.2 µm (8 µin)
    - 焊接能力: 支持260°C回流焊
    - 温度范围: -40°C 至 125°C
    - 阻燃等级: UL 94V-0
    - 环保标准: 符合RoHS、ELV及REACH标准
    物理特性
    - 高度: 9 mm (0.354 in)
    - 装配方向: 垂直
    - 外壳材料: 钢制
    - 包装: 盒装或管装
    - 包装数量: 每包5个
    电气特性
    - 接触电流: 最大0.5 A
    - 插针尺寸: 宽度0.4 mm (0.016 in),厚度0.2 mm (0.008 in)

    产品特点和优势


    - 高可靠性: 超过500次的插拔寿命确保长期稳定运行。
    - 环境适应性: 广泛的工作温度范围(-40°C 至 125°C),使其适用于各种恶劣环境。
    - 高性能: 采用镀金接触材料,保证优良的电气性能和导电性。
    - 兼容性强: 与同类系列其他产品具有良好的兼容性,可与多种电路板接口轻松配合。
    - 环保认证: 符合国际环保标准,适合绿色制造和回收。

    应用案例和使用建议


    应用场景
    - 通信设备: 在路由器、交换机等通信设备中用于板对板连接。
    - 工业控制: 在PLC控制器和其他工业自动化设备中作为信号传输接口。
    - 计算机: 用于服务器、工控机等高端计算机系统的信号传输。
    使用建议
    - 布局设计: 在电路板上留有足够的空间,以确保连接器能够正确安装且不影响其他组件。
    - 散热管理: 确保电路板的良好散热,避免过热影响连接器性能。
    - 定期检查: 定期检查连接器状态,以确保长期可靠运行。

    兼容性和支持


    - 兼容性: 本连接器可与系列中的其他产品配套使用,如TE Part #5-292208-6、TE Part #3-179868-0等。
    - 技术支持: 如需技术支持,请联系客服热线+1 800 522 6752。

    常见问题与解决方案


    常见问题
    1. 连接器损坏
    - 解决方法: 检查是否存在物理损伤,如有必要请更换新的连接器。
    2. 接触不良
    - 解决方法: 清洁接触点,确保无灰尘或污染物。
    3. 安装错误
    - 解决方法: 仔细按照手册指示进行安装,确认方向和位置正确。

    总结和推荐


    综上所述,6-5179232-0是一款性能优异、兼容性好且符合环保标准的板对板连接器。其高可靠性和广泛的温度适用范围使其成为通信、工业控制和计算机等领域的重要选择。我们强烈推荐在相关项目中使用该产品,并建议严格按照手册中的指导进行安装和维护。

6-5179232-0参数

参数
触头镀层
板上高度 7.75mm
针脚数 200pin
接合堆叠高度 9mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

6-5179232-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-5179232-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 6-5179232-0 6-5179232-0数据手册

6-5179232-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
