首页  >  产品百科  >  YHDP26-18-14SECL20

YHDP26-18-14SECL20

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-YHDP26-18-14SECL20-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 YHDP26-18-14SECL20

YHDP26-18-14SECL20概述


    产品简介

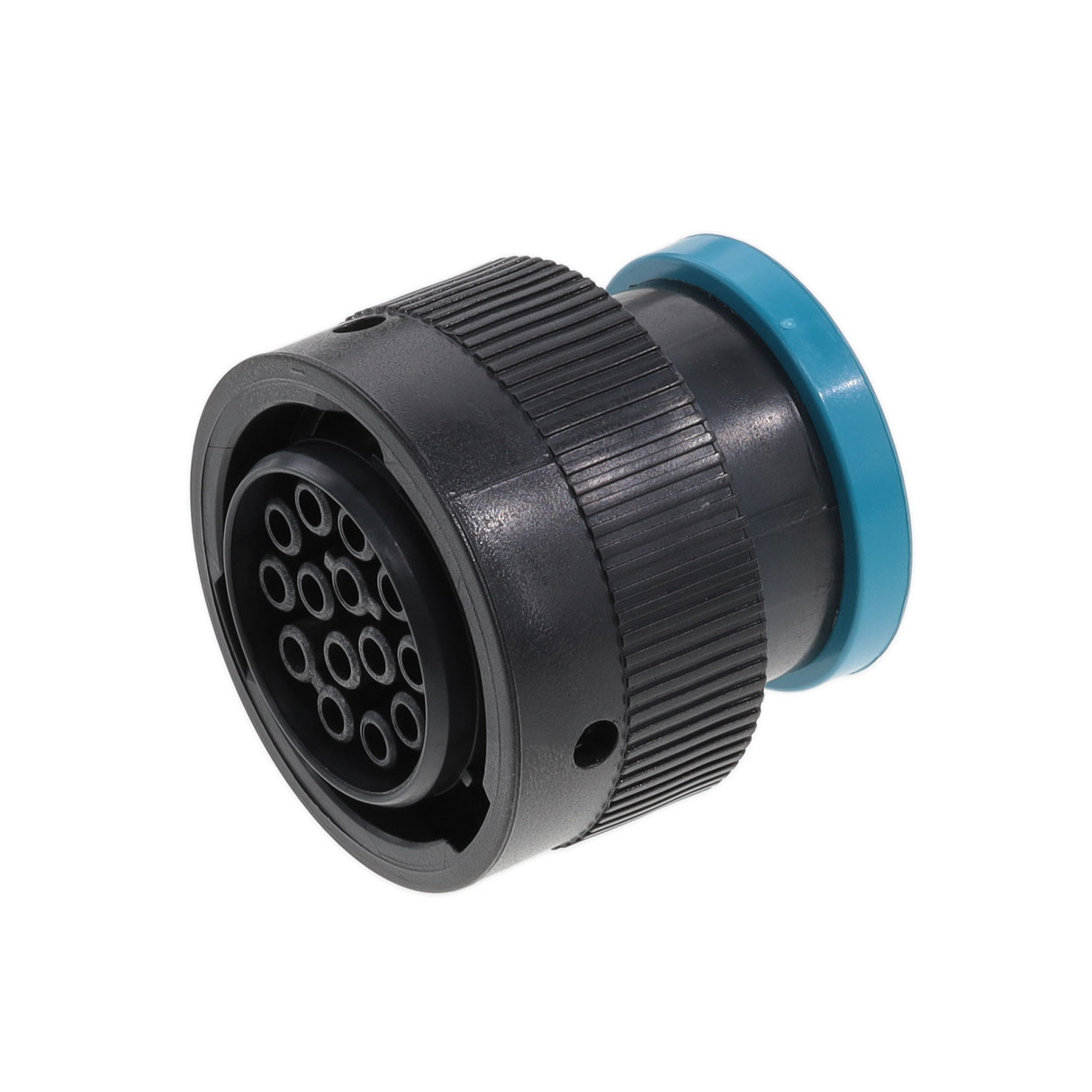

    DEUTSCH HDP26-18-14SE-CL20 是一款专为汽车连接器设计的线对线端子座,适用于14位接线位置,采用密封设计,颜色为黑色。该产品主要用于电力传输,并且通过电缆安装(自由悬挂)。此产品属于混合型连接器,具有多种独特的配置和功能,使其成为汽车电子系统中不可或缺的部件。

    技术参数


    - 基本规格:
    - 产品型号:HDP26-18-14SE-CL20
    - 接线位置数量:14
    - 额定电压:250 VAC
    - 接触电流:最大13 A
    - 连接器形状:圆形
    - 接口类型:线对线
    - 接触类型:母端子座
    - 绝缘直径范围:1.35 – 3.05 mm
    - 防护等级:IP67
    - 工作温度范围:-55°C 至 125°C
    - 机械和电气特性:
    - 密封:是
    - 接触尺寸:16
    - 插针直径:1.59 mm
    - 电缆出口角度:180°
    - 安装方式:电缆安装(自由悬挂)
    - 锁定机制:集成在主体中
    - 尺寸:
    - 高度:43.17 mm
    - 宽度:43.17 mm
    - 长度:38.63 mm

    产品特点和优势


    DEUTSCH HDP26-18-14SE-CL20 在多个方面表现出色:
    - 密封性:具备良好的密封性,适合各种恶劣环境的应用。
    - 兼容性强:可以与多种不同类型的电缆和配件配合使用,适应性强。
    - 高可靠性:其高电流容量(最大13 A)使得它在高功率应用中表现优异。
    - 耐高温性:能够在极端温度环境下工作,满足严苛的工业要求。
    - 防护等级:达到IP67标准,能够防尘防水,保证长期稳定运行。

    应用案例和使用建议


    该产品广泛应用于汽车、航空和工业控制系统等领域。例如,在汽车电子系统中,它可以用于控制单元之间的电力传输,确保信号和数据的安全可靠传输。对于需要进行大电流传输的应用场景,可以选择此产品来提高系统的可靠性和稳定性。
    使用建议:
    - 在安装时,确保所有的接线和接触部位都正确无误。
    - 使用配套的密封件和保护套,以增强防护效果。
    - 注意定期检查和维护,避免因环境因素导致的故障。

    兼容性和支持


    DEUTSCH HDP26-18-14SE-CL20 可与一系列 TE Connectivity 的相关产品兼容,如:
    - 配件:插入和拔出工具(11个),适配器环,密封塞等。
    - 其他兼容产品:DEUTSCH HDP20 Housings、DEUTSCH Sealing Plugs、DEUTSCH Solid Contacts、DEUTSCH HDP20 Backshells 等。
    技术支持和服务:
    - 服务电话:+1 800 522 6752
    - 产品页面:访问 TE Connectivity 官方网站以获取更多详细资料。

    常见问题与解决方案


    - 问题:如何安装此连接器?
    - 解答:首先,确保所有接线正确无误;其次,按照说明书安装密封件和保护套,最后固定好连接器。

    - 问题:如何判断连接器是否损坏?
    - 解答:检查是否有物理损伤或电气故障。可以使用万用表测试电气连通性,确保接触良好。

    总结和推荐


    DEUTSCH HDP26-18-14SE-CL20 是一款高性能、高可靠性的线对线端子座,适用于各种电力传输需求。它的多功能性和出色的防护能力使其成为市场上颇具竞争力的产品。推荐在需要高可靠性和稳定性的应用场合中使用该产品。如果您有任何疑问或需要技术支持,请联系官方支持热线。

YHDP26-18-14SECL20参数

参数
排数 -
间距 -
针脚数 14pin
长*宽*高 43.18mm(宽度)*41.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YHDP26-18-14SECL20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YHDP26-18-14SECL20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY YHDP26-18-14SECL20 YHDP26-18-14SECL20数据手册

YHDP26-18-14SECL20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.2104 ¥ 163.0662
10+ $ 15.4762 ¥ 138.583
25+ $ 14.5063 ¥ 129.8979
50+ $ 13.8141 ¥ 123.6994
100+ $ 13.1551 ¥ 117.7978
250+ $ 12.3321 ¥ 110.4287
500+ $ 11.7442 ¥ 105.1645
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 163.06
直接购买
加入购物车
