HD14-9-1939PE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD10 护套是采用密封结构的热塑性圆柱形连接器,并且使用螺纹对配环来对配。HD10 连接器提供 3 至 9 多种位数排列方式,并且可使用 4、12 或 16 号德驰端子(13-100 安培)。
供应商型号: HD14-9-1939PE
供应商: Master
标准整包数: 1

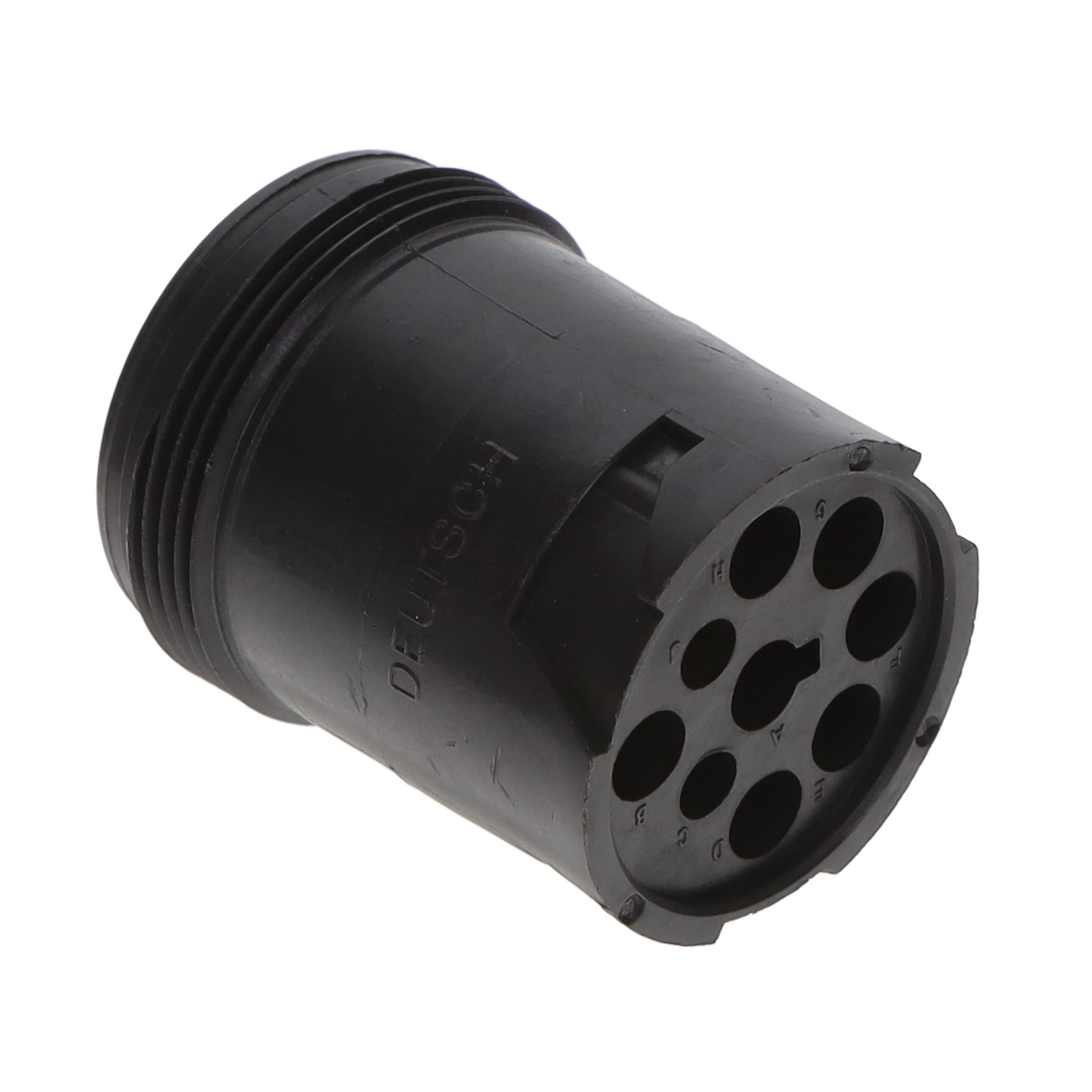

TE CONNECTIVITY 汽车连接器 HD14-9-1939PE

HD14-9-1939PE概述

    DEUTSCH HD14-9-1939PE 技术手册

    1. 产品简介


    DEUTSCH HD14-9-1939PE 是一种用于电线到电线连接的插头外壳,设计用于汽车和其他工业应用。该产品为9位数接口,采用密封式设计,具有良好的耐候性和防尘性能。它支持各种电源和电缆应用,并具备自由悬挂式电缆安装方式。黑色外壳使其在多种环境中易于识别和操作。

    2. 技术参数


    - 型号: HD14-9-1939PE
    - 连接类型: 电线到电线(Wire-to-Wire)
    - 位置数: 9
    - 接触直径: 1.6 mm(.063 in)
    - 额定电流: 最大13 A
    - 额定电压: 250 VAC
    - 温度范围: -55°C 至 125°C(-67°F 至 257°F)
    - 防护等级: IP68, IP6K9K
    - 材料: 塑料
    - 尺寸:
    - 高度: 42.2 mm(1.66 in)
    - 宽度: 32.5 mm(1.28 in)
    - 长度: 32.5 mm(1.28 in)
    - 绝缘直径范围: 1.3 – 3.1 mm(.053 – .12 in)

    3. 产品特点和优势


    - 密封性: 密封设计确保了在恶劣环境下的可靠连接。
    - 高电流承载能力: 额定电流高达13 A,适用于高功率需求的应用。
    - 宽温度范围: 可以在极端温度下正常工作,适用范围广泛。
    - 防护等级: 达到IP68和IP6K9K,具备出色的防水和防尘性能。
    - 易于识别: 黑色外壳使其在多种环境中易于辨识。

    4. 应用案例和使用建议


    - 应用案例: 适用于汽车制造、工业自动化系统、通信设备以及其他需要高可靠性连接的场合。
    - 使用建议: 在安装过程中应确保正确的电缆绝缘直径,并使用配套工具进行准确的压接和安装。定期检查连接点,确保密封性完好无损。

    5. 兼容性和支持


    - 兼容性: 与TE公司的其他配件(如密封塞、背壳等)兼容,便于整体系统设计。
    - 支持: 如需技术支持,请拨打免费电话+1 800 522 6752。产品符合欧盟RoHS、ELV指令和REACH法规。

    6. 常见问题与解决方案


    - 问题1: 连接不稳固。
    - 解决方案: 确保使用正确的压接工具和方法,重新安装连接件。
    - 问题2: 防水性能不佳。
    - 解决方案: 检查密封件是否完整无损,必要时更换密封件。
    - 问题3: 温度过高导致性能下降。
    - 解决方案: 确认工作环境温度未超出规定范围,并检查散热措施是否到位。

    7. 总结和推荐


    总结:DEUTSCH HD14-9-1939PE 作为一种高可靠性、密封性良好的连接器,非常适合用于汽车和工业自动化应用。其宽温度范围和优秀的防护性能使其在恶劣环境下也能保持稳定的工作状态。
    推荐:强烈推荐使用该产品。它不仅满足了基本的连接需求,还提供了优异的电气性能和物理性能,适合各种严苛的工业环境。

HD14-9-1939PE参数

参数
排数 -
间距 -
针脚数 -
长*宽*高 32.49mm*32.49mm*42.18mm
安装方式 导线安装,通孔安装
包装方式 盒装,散装

HD14-9-1939PE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD14-9-1939PE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD14-9-1939PE HD14-9-1939PE数据手册

HD14-9-1939PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
