776522-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: TS-776522-2
供应商: 海外现货
标准整包数: 27
TE CONNECTIVITY 汽车连接器 776522-2

776522-2概述

    电子元器件产品技术手册

    产品简介

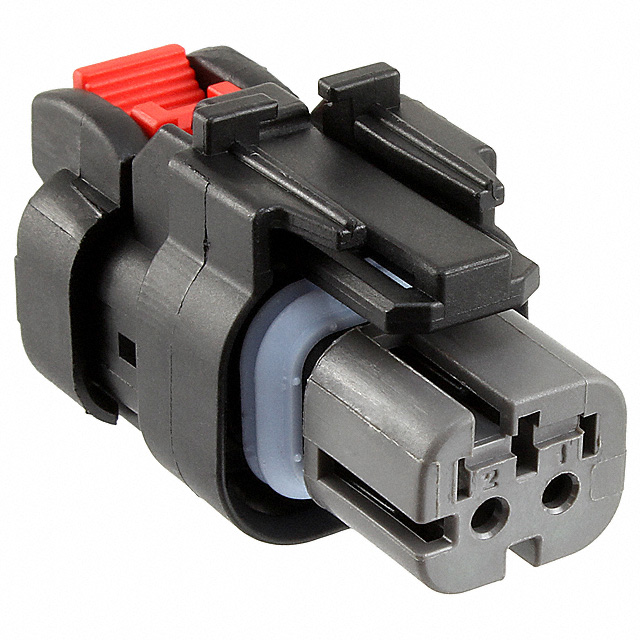

    本手册详细介绍了一款适用于汽车连接器系统的插头——AMPSEAL 16 776522-2。这款插头属于线对线连接器系统,具有两位置、密封化设计,中心线间距为4.5毫米,颜色为黑色。该插头专为电缆安装(自由悬挂)设计,适用于汽车及其他相关领域。

    技术参数


    - 产品型号:776522-2
    - 类型:插头,线对线
    - 位置数:2
    - 中心线间距:4.5毫米(0.177英寸)
    - 工作电压:250伏直流
    - 工作温度范围:-40°C至125°C(-40°F至257°F)
    - 防护等级:IP67
    - UL阻燃等级:UL 94HB
    - 外壳材料:PBT GF
    - 接触尺寸:1.5毫米
    - 端子定位保障:是
    - 接线方式:自由悬挂式电缆安装
    - 键控类型:键控

    产品特点和优势


    1. 密封化设计:该插头采用密封化设计,适合在恶劣环境下使用,如潮湿或尘土较多的环境中。
    2. 高防护等级:达到IP67标准,确保防尘防水效果。
    3. 宽工作温度范围:可以在极端温度条件下正常工作,满足各种复杂环境需求。
    4. UL认证:UL 94HB认证确保产品在防火性能上的可靠性和安全性。
    5. 集成端子定位保障:集成的端子定位保障功能可以有效避免误操作,提高连接可靠性。

    应用案例和使用建议


    1. 应用场景:此插头广泛应用于汽车连接器系统,例如发动机舱、车灯和车内控制模块之间。
    2. 使用建议:在安装过程中,需确保电缆安装牢固,同时注意防尘和防水措施。建议定期检查连接器的密封性,确保长期稳定工作。

    兼容性和支持


    1. 兼容性:该插头与多个TE Connectivity公司的配件兼容,包括电缆密封圈、盖子和接线工具等。
    2. 支持和服务:TE Connectivity提供技术支持热线(电话:+1 800 522 6752),以及在线文档下载服务,方便客户获取更多相关信息。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查接触点是否有污垢或腐蚀,必要时进行清洁或更换。
    2. 问题:密封圈失效。
    - 解决方案:确认密封圈是否安装正确,检查是否老化或损坏,如有必要则更换新的密封圈。
    3. 问题:端子定位不准确。
    - 解决方案:确认端子是否已正确锁定,必要时使用专用工具重新定位。

    总结和推荐


    综上所述,AMPSEAL 16 776522-2 插头具备出色的密封性能、宽广的工作温度范围和高防护等级,非常适合汽车及工业领域的严苛应用环境。结合其良好的兼容性和丰富的支持资源,我们强烈推荐此产品给需要高性能连接器的用户。如果您对具体应用有任何疑问,建议联系TE Connectivity的技术支持团队获取更详细的指导。

776522-2参数

参数
排数 1
针脚数 2pin
间距 4.5mm
长*宽*高 20.33mm*36.75mm*23.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

776522-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776522-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 776522-2 776522-2数据手册

776522-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 1.8354 ¥ 16.693
270+ $ 1.6986 ¥ 15.4488
648+ $ 1.6074 ¥ 14.6193
1026+ $ 1.539 ¥ 13.9972
2592+ $ 1.1514 ¥ 10.472
库存: 2322
起订量: 135 增量: 27
交货地:
最小起订量为:108
合计: ¥ 1802.84
