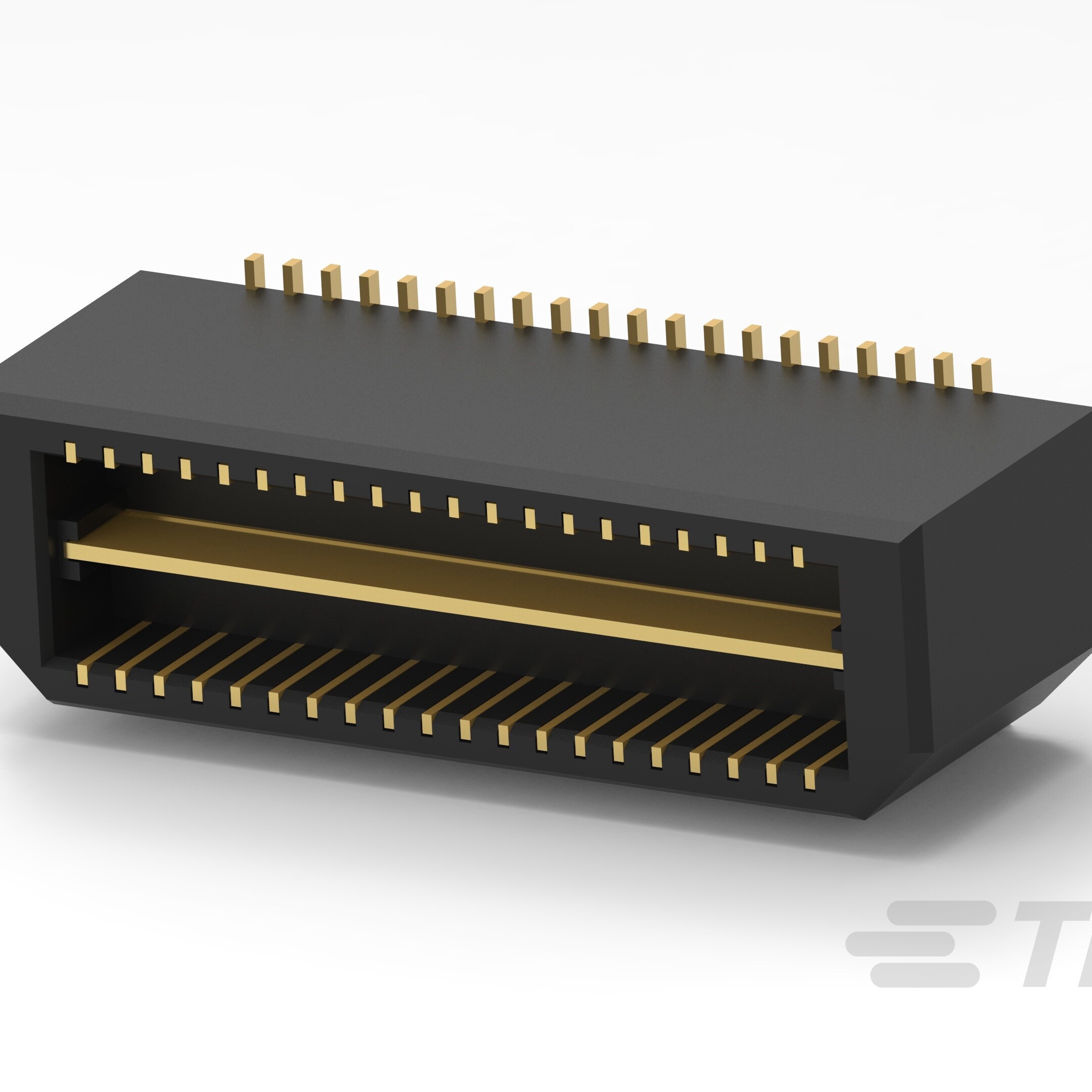

6-1658014-1

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Plug 800μm 2 40pin 8mm 7.06mm 250nm 金 SMD,P=0.8mm 贴片安装
供应商型号: W-6-1658014-1
供应商: 云汉优选
标准整包数: 425
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6-1658014-1

6-1658014-1概述

    电子元器件技术手册:垂直式板对板PCB连接器
    本文档将详细介绍一款专为现代电子产品设计的高性能垂直式板对板PCB连接器——型号为6-1658014-1的Mictor PCB连接器。通过深入解析其技术参数、产品特点、适用范围和安装建议,帮助您更好地理解和使用这款产品。

    1. 产品简介


    产品类型:垂直式板对板PCB连接器
    主要功能:用于实现电路板之间的信号传输和电力供应
    应用领域:广泛应用于工业控制、通信设备、医疗仪器及汽车电子等领域

    2. 技术参数


    - 中心线(间距):0.8毫米 [0.031英寸]
    - 位数:40
    - 安装方式:垂直式板对板
    - 表面处理:镀金
    - 电气特性
    - 耐压能力:675伏交流电
    - 绝缘电阻:2兆欧
    - 阻抗:100欧姆
    - 工作电压:125伏交流电
    - 接触电流:最大1.25安培(信号),最大9.5安培(电源)
    - 操作温度范围:-65℃至125℃
    - 包装数量:425个/盒
    - 包装方式:口袋带包装
    - 标准认证
    - UL 94V-0
    - 符合欧盟RoHS和REACH法规

    3. 产品特点和优势


    - 高可靠性:通过严格的耐压和绝缘测试,确保连接稳定可靠
    - 低阻抗:阻抗值仅为100欧姆,有效降低信号衰减和干扰
    - 宽温度范围:-65℃至125℃的工作温度区间,适用于各种恶劣环境
    - 环保材料:采用无卤素、低卤素材料制造,符合国际环保标准
    - 高精度制造:采用精密模具成型工艺,保证每个连接器的尺寸一致性和质量稳定性

    4. 应用案例和使用建议


    应用场景:
    - 工业控制设备:作为PLC和伺服电机之间信号传输的重要桥梁
    - 通信基站:用于信号分配和传输
    - 医疗仪器:提供稳定可靠的信号和电力连接
    使用建议:
    - 确保连接器与PCB板之间的对齐度,避免因装配不当导致的接触不良
    - 在焊接过程中,注意控制焊接温度不超过260℃,防止连接器损坏
    - 定期进行电气性能检测,确保长期使用过程中的稳定性

    5. 兼容性和支持


    该款连接器具有良好的兼容性,可以与多种Mictor系列的连接器配套使用,以构建复杂的互连系统。制造商提供了详尽的技术支持服务,包括电话咨询、在线文档下载和技术培训等。

    6. 常见问题与解决方案


    - 问题一:连接器焊接后出现虚焊
    解决方法:检查焊接温度是否过低或时间不足,适当调整焊接参数并重新焊接
    - 问题二:连接器接触不良
    解决方法:检查插头和插座是否清洁、无异物,必要时更换新的连接器
    - 问题三:连接器外观损坏
    解决方法:联系技术支持,确认损坏原因并更换相应部件

    7. 总结和推荐


    总结:型号为6-1658014-1的垂直式板对板PCB连接器凭借其卓越的电气性能、稳定的机械结构以及广泛的温度适应范围,在多个行业中展现出了显著的优势。其环保设计和高效组装工艺使其成为市场上一款值得信赖的产品。
    推荐:鉴于上述分析,我们强烈推荐此款垂直式板对板PCB连接器用于需要高可靠性连接的应用场合。无论是工业自动化、通信基础设施还是高端医疗设备,这款连接器都能发挥其独特的性能优势,满足用户的多样化需求。

6-1658014-1参数

参数
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 40pin
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6-1658014-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1658014-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 6-1658014-1 6-1658014-1数据手册

6-1658014-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
425+ $ 4.374 ¥ 36.4905
850+ $ 4.293 ¥ 35.4578
1700+ $ 3.8745 ¥ 31.9923
5100+ $ 3.654 ¥ 30.1716
10200+ $ 3.444 ¥ 28.4376
库存: 19125
起订量: 425 增量: 425
交货地:
最小起订量为:425
合计: ¥ 15508.46
直接购买
加入购物车
