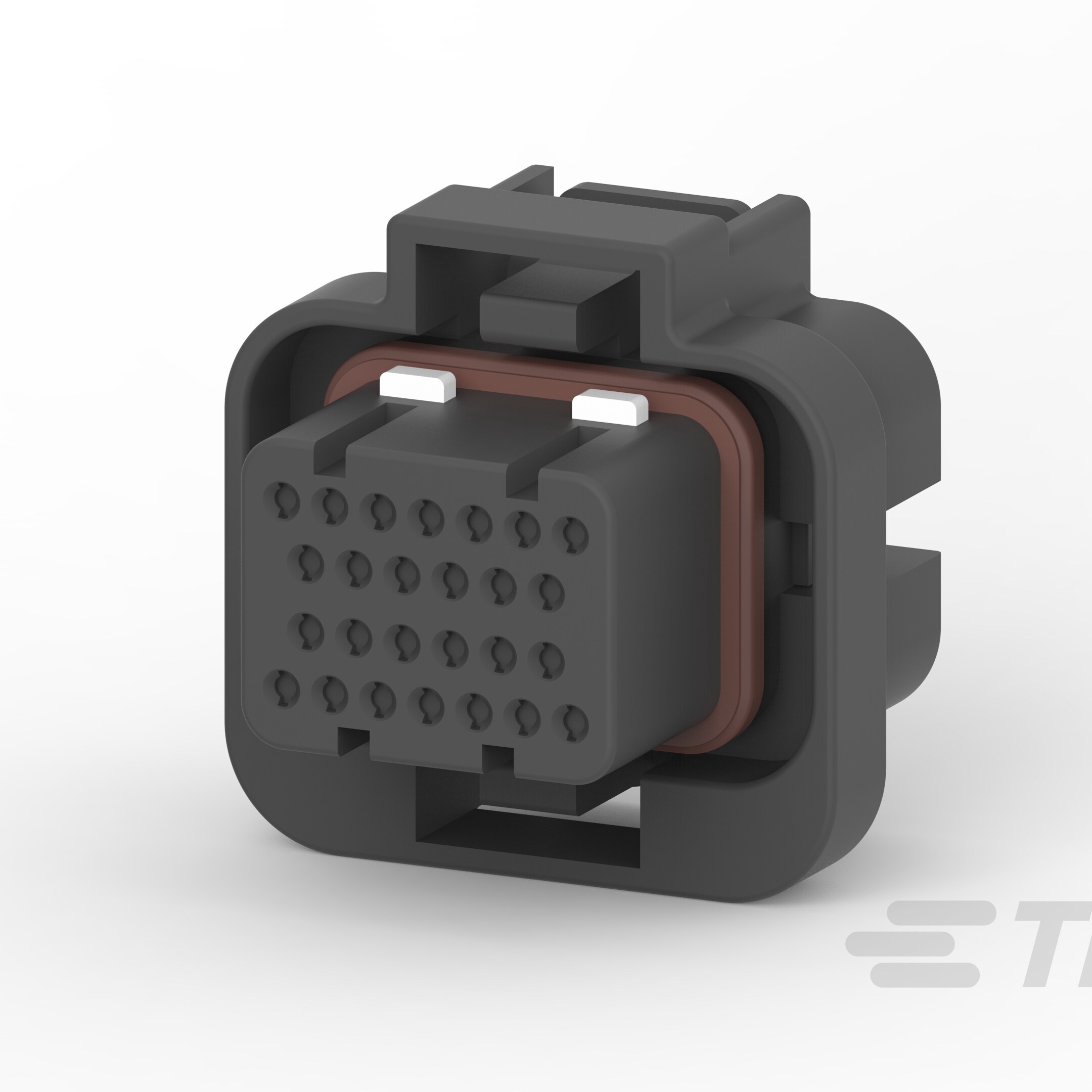

1-1447232-7

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Superseal 1.0 插头护套可使用尺寸为 1.0 mm 的母端端子,且负载电流高达 15 安培。它们提供 26、34 和 60 种排列方式,并采用集成锁闩进行插接。
供应商型号: 1-1447232-7
供应商: Master
标准整包数: 5
TE CONNECTIVITY 汽车连接器 1-1447232-7

1-1447232-7概述

    # 技术手册:SUPERSEAL 1.0mm 26 Position Wire-to-Board Connector

    产品简介


    SUPERSEAL 1.0mm 26 Position Wire-to-Board Connector 是一种密封型的插头,适用于电源线与板之间的连接。这款连接器主要用于汽车和其他需要高可靠性连接的应用场景。它的设计允许自由悬挂式安装,并通过电缆进行固定。本手册提供了详细的规格和使用说明,帮助用户了解如何正确安装和使用该连接器。

    技术参数


    主要技术规格
    - 产品型号:1-1447232-7
    - 中心线间距:3 mm (.118 in)
    - 连接位置数:26
    - 连接类型:Wire-to-Board(线到板)
    - 产品颜色:黑色
    - 适用电压:250 VAC
    - 操作温度范围:-40°C 至 125°C(-40°F 至 257°F)
    外形特征
    - 外形尺寸:长度 32.2 mm (.126 in),宽度 38 mm (.15 in),高度 32.1 mm (.126 in)
    - 引脚直径:1 mm (.039 in)
    - 接线角度:180°
    - 材料:热塑性塑料
    其他特性
    - IP等级:JIS D0203
    - 阻燃等级:UL 94V-2
    - 包装数量:每管20个
    - 服务可操作性:支持

    产品特点和优势


    1. 密封设计:提供卓越的防水防尘性能,适合恶劣的工作环境。
    2. 高可靠性:额定电压高达250 VAC,适用于各种高压电路。
    3. 宽温域:能够在-40°C至125°C的极端温度范围内正常工作。
    4. 集成锁定功能:集成的锁定机构确保了稳定可靠的连接。

    应用案例和使用建议


    应用案例
    这款连接器常用于汽车、工业控制设备及其它需要高可靠性的电源连接场合。例如,在电动汽车电池管理系统中,这种连接器可以实现可靠的电连接,保障系统的正常运行。
    使用建议
    - 在安装过程中,应确保所有接口清洁且无杂质,避免影响连接的可靠性。
    - 定期检查连接器的防水密封圈,确保其完好无损。
    - 避免将连接器暴露于超过其额定温度范围的环境中。

    兼容性和支持


    该连接器与其他SUPERSEAL 1.0mm系列的产品兼容。有关更多兼容产品列表,您可以参考配套文档。对于技术支持和售后服务,客户可通过拨打免费电话 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    常见问题及解决方法
    1. 连接松动
    - 检查并确保连接器已经完全插入,并且锁定机构已正确启动。
    2. 密封失效
    - 检查并更换损坏或老化的密封圈。
    3. 温度异常
    - 确认连接器是否在额定工作温度范围内使用;若超出范围,考虑使用其他耐高温或耐低温型号的连接器。

    总结和推荐


    综上所述,SUPERSEAL 1.0mm 26 Position Wire-to-Board Connector 是一款高性能、高可靠性的连接器,特别适用于汽车及工业设备中的电源连接。凭借其优异的电气性能、广泛的温度适应性及高度密封的设计,使其成为同类产品中的佼佼者。强烈推荐给需要高可靠性连接解决方案的工程师和设计师们。

1-1447232-7参数

参数
排数 4
针脚数 26
间距 3
长*宽*高 32.15mm*32.2mm*38mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

1-1447232-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1447232-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-1447232-7 1-1447232-7数据手册

1-1447232-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 19.6636 ¥ 174.9393
25+ $ 19.3693 ¥ 172.321
50+ $ 18.55 ¥ 164.9448
125+ $ 9.7799 ¥ 85.6933
250+ $ 6.8786 ¥ 60.2719
375+ $ 6.7415 ¥ 59.0702
500+ $ 6.7415 ¥ 59.0702
库存: 15
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 874.69
直接购买
加入购物车
