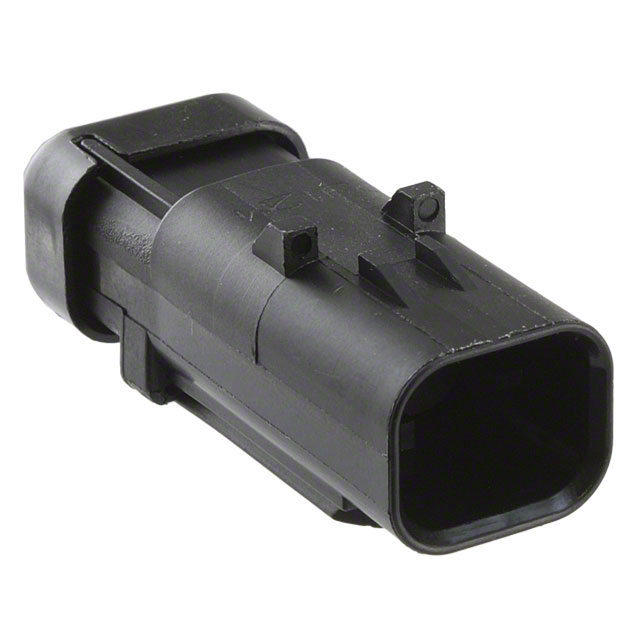

776428-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: TS-776428-2
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 776428-2

776428-2概述

    AMPSEAL 16 连接器盖板技术手册

    1. 产品简介


    AMPSEAL 16连接器盖板(型号:776428-2)是一款适用于电线到电线连接的应用组件。它是一种防封式的2位置连接器,中心线间距为4.5毫米。这种连接器设计用于自由悬挂式电缆安装,且具备集成的终端定位保证机制,适合汽车行业及其他需要高性能连接器的领域。AMPSEAL 16系列是TE Connectivity(TE公司)开发的一种高性能汽车连接器系统。

    2. 技术参数


    - 产品类型:盖板,电线到电线连接器,2位置,中心线间距4.5毫米
    - 密封性:是
    - 电缆出口角度:180度
    - 额定电压:250 VDC
    - 操作温度范围:-40°C至125°C
    - 防护等级:IP67
    - 材料:聚对苯二甲酸丁二醇酯(PBT GF)
    - 重量百分比限制:符合RoHS、ELV和REACH指令标准

    3. 产品特点和优势


    - 高可靠性:具备180度电缆出口角,提供优秀的机械稳定性和可靠的电气性能。
    - 坚固耐用:采用PBT GF材料,可承受高达125°C的工作温度,且符合严格的行业标准如IP67防护等级。
    - 易于维护:集成的终端定位保证机制确保了安装的准确性,且可以拆卸以方便检查或更换部件。

    4. 应用案例和使用建议


    - 应用案例:AMPSEAL 16连接器盖板广泛应用于汽车制造业,特别适用于高温环境下需要稳定连接的关键部位。
    - 使用建议:建议在布线时确保连接器完全密封,以充分利用其IP67防护等级带来的防水和防尘保护。

    5. 兼容性和支持


    - 兼容性:该盖板兼容TE公司的其他AMPSEAL 16系列组件,如密封塞、提取工具等,有助于形成一个完整、可靠的连接解决方案。
    - 支持和服务:如有任何技术问题,用户可以通过拨打800-522-6752获得TE公司技术支持团队的帮助。

    6. 常见问题与解决方案


    - Q1:如何确保连接器的密封性?
    - A1:在安装过程中,务必确保所有密封件正确安装并紧密贴合。

    - Q2:该产品是否适用于高湿度环境?
    - A2:由于具备IP67防护等级,该产品适用于高湿度环境,但需定期检查密封状态以确保持续性能。

    7. 总结和推荐


    总体而言,AMPSEAL 16连接器盖板(型号:776428-2)因其高可靠性、坚固耐用以及广泛的适用性,在汽车制造等行业中具有显著优势。其优异的设计和材料选择使其成为各种高要求应用的理想选择。我强烈推荐此产品给需要高性能连接解决方案的专业人士和企业。

776428-2参数

参数
排数 1
间距 4.5mm
针脚数 2pin
长*宽*高 19.6mm*47.55mm*18.93mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

776428-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776428-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 776428-2 776428-2数据手册

776428-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
