1-6609008-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 经济高效的中等性能电源插座滤波器。适用于患者接触医疗设备的最小漏电流。
供应商型号: N-1-6609008-2
供应商: 云汉优选
标准整包数: 1

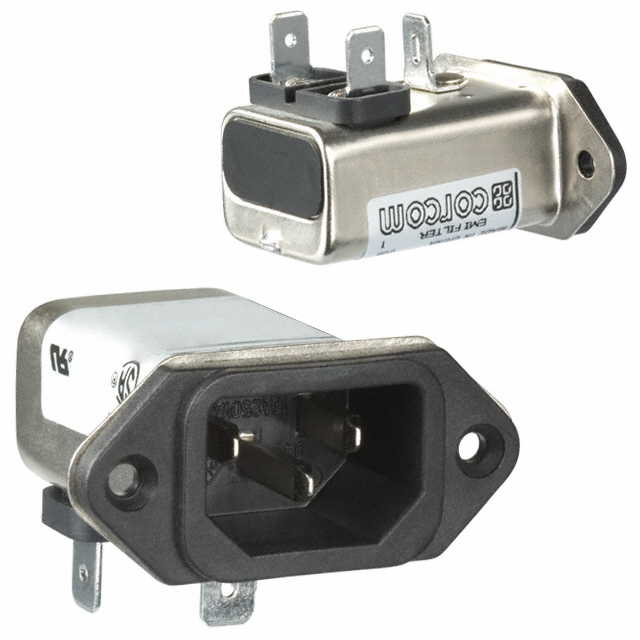

TE CONNECTIVITY EMI滤波器 1-6609008-2

1-6609008-2概述


    产品简介


    产品类型: 电子元器件
    主要功能: EEJ系列是紧凑型电磁干扰(EMI)滤波器,配备IEC 60320-1 C14输入端口,适用于中等性能的应用场景。该系列涵盖了不同电流等级的产品(1A至20A),适用于各种功率要求。
    应用领域: 主要应用于医疗设备、工业自动化系统、通信设备以及其他需要高可靠性EMI滤波的应用场合。

    技术参数


    - 工作电压: 最大250 VAC
    - 额定电流: 1A到20A
    - 操作频率: 50/60 Hz
    - 工作温度范围: 额定电流下为-10°C至+40°C;当环境温度高于40°C时,最大操作电流会相应降低。
    - 泄漏电流:
    - @120 VAC 60 Hz:0.22 mA (EEJ/EJS), 2 μA (EJH/EJHS), 0.01 mA (EJM/EJMS)
    - @250 VAC 50 Hz:0.38 mA (EEJ/EJS), 5 μA (EJH/EJHS), 0.017 mA (EJM/EJMS)
    - 耐压测试:
    - 线到地:2250 VDC
    - 线到线:1450 VDC
    - 尺寸: 见详细尺寸表
    - 认证: UL Recognized, CSA Certified, VDE Approved

    产品特点和优势


    - 紧凑设计: 尺寸小,易于安装在狭小空间内。
    - 成本效益: 在保持良好性能的同时,价格合理。
    - 增强电路: 两元件电路提供中频段(30MHz)的中等衰减。
    - 多种型号选择: 提供不同的电流等级和安装方式(法兰式和卡扣式)。
    - 低泄漏电流: 适合患者接触的医疗应用。
    - 高性能: 甚至可以达到150 MHz以上的EMI衰减。

    应用案例和使用建议


    应用案例: EEJ系列广泛应用于医疗设备、自动化控制系统及通信系统中。例如,在心脏监护仪和X射线机中,这种滤波器有助于减少电源噪声对敏感电子设备的影响,从而提高设备的可靠性和稳定性。
    使用建议:
    - 为了确保最佳性能,请遵循手册中的安装指南和规范。
    - 根据实际需求选择合适的电流等级。
    - 注意安装位置,确保滤波器不会受到过度机械应力或高温的影响。

    兼容性和支持


    - 兼容性: 该产品支持标准IEC 60320-1 C14和C20输入端口,兼容大多数国际标准设备。
    - 支持和维护: 制造商提供了详尽的技术文档和支持服务,可通过电子邮件、电话或在线聊天获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现异常噪音 | 检查接线是否正确连接,并确保安装牢固。 |
    | 设备启动后电流泄露过高 | 检查周围环境是否满足规定的温度和湿度范围,确认安装位置无遮挡。 |
    | 设备无法通过耐压测试 | 请检查连接线路是否正确,并确认使用的电源符合要求。 |

    总结和推荐


    EEJ系列电源入口滤波器是一款具有高性价比、性能稳定的中等EMI滤波器。它能够有效抑制高频噪声,适用于各种工业和医疗设备。其紧凑的设计、多样的安装选项和广泛的支持服务使其在市场上具备较高的竞争力。建议在需要高效EMI滤波和紧凑安装空间的应用中优先考虑EEJ系列。
    综上所述,EEJ系列电源入口滤波器是一款值得推荐的产品,适用于广泛的电子设备应用场合。

1-6609008-2参数

参数
额定电压-DC -
电感值 -
ESD保护 -
额定电流 -
电阻 -
电路技术 -
截止频率 -
电容值 -
通道数 -
滤波器阶数 -
中心频率 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

1-6609008-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609008-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 1-6609008-2 1-6609008-2数据手册

1-6609008-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.4766 ¥ 55.0511
45+ $ 6.18 ¥ 52.53
85+ $ 6.0078 ¥ 51.0663
库存: 115
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1101.02
