5-179009-3

厂牌: TE CONNECTIVITY

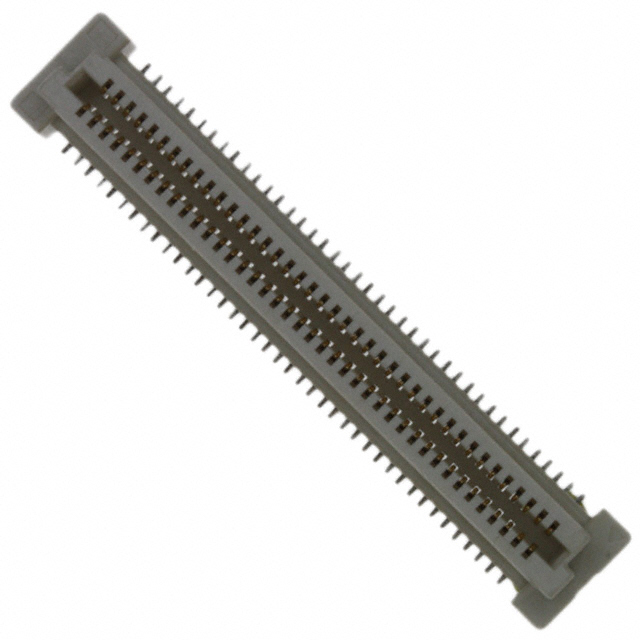

产品描述: Outer Shroud Contacts,Receptacle 800μm 2 80pin 9mm,10mm,11mm,12mm 7.75mm 203nm 金 贴片安装 37.8mm(长度)*6.8mm(高度)
供应商型号: 5-179009-3
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-179009-3

5-179009-3概述


    产品简介


    .8mm Free Height (FH) 连接器系统是一种流行的高密度连接器,广泛应用于计算机、电信、工业及军事/航空领域。最新推出的30u"金镀层选项进一步增强了其在高端应用中的表现力。此外,还提供了60和80位置的直角插头,适用于测试卡和扩展卡,并且能够与标准垂直插座配合使用。

    技术参数


    - 镀层选择: 可选8u"金镀层或30u"金镀层
    - 位置大小: 从40到200个位置,以20个位置为增量
    - 堆叠高度: 5mm至16mm,以1mm为增量
    - 包装方式: 管式包装、带盖管式包装、卷带包装
    - 定位销: 极化定位销
    - 安装方式: 插座部分表面贴装,直角插头为通孔安装
    - RoHS合规性: 符合RoHS规范
    - 可选焊点(固定件): 可选焊点以提高稳定性
    - 插头规格: 60和80位置的直角插头

    产品特点和优势


    - 多位置选择: 从40到200个位置提供广泛的灵活性,适合不同应用需求
    - 高可靠性: 30u"金镀层增加了耐用性和可靠性,特别适用于高频应用
    - 堆叠高度灵活: 提供多种堆叠高度选项,方便设计和集成
    - 易用包装: 多种包装形式便于运输和组装
    - 环保合规: RoHS合规确保了产品的环保性

    应用案例和使用建议


    应用案例
    - 高密度计算机板: 用于需要高密度连接的主板,如服务器和工作站
    - 电信设备: 适用于电信设备中的模块间连接
    - 工业自动化: 在各种工业自动化设备中,用于控制和通信模块之间的连接
    - 军用/航空航天: 高可靠性要求下的应用,如卫星和飞机的内部连接
    使用建议
    - 合理规划堆叠高度: 根据具体应用需求选择合适的堆叠高度,以避免物理干涉
    - 注意定位销: 确保正确安装定位销以防止错误插拔
    - 考虑电气特性: 特别是对于高频应用,应仔细评估电气特性和信号完整性

    兼容性和支持


    该连接器系统与标准垂直插座兼容,可以方便地与其他常用组件进行整合。对于技术支持,可以联系John Larkin(产品经理),电话:1-717-592-2074,邮箱:jtlarkin@tycoelectronics.com。官网地址:http://www.tycoelectronics.com,提供详细的技术文档和产品规格。

    常见问题与解决方案


    1. 如何选择正确的镀层?
    - 如果需要高可靠性,建议选择30u"金镀层;如果成本优先,则可以选择8u"金镀层。
    2. 如何确定正确的堆叠高度?
    - 根据插头和插座的具体高度,使用公式计算(如(13mm插头高度+6mm插座高度)-5=14mm堆叠高度)来确定。
    3. 包装方式的选择依据是什么?
    - 根据生产流程和操作习惯选择合适的包装方式。例如,管式包装适合大批量生产和自动插装机使用。

    总结和推荐


    综上所述,.8mm Free Height (FH) 连接器系统凭借其多样化的选择、高可靠性和良好的兼容性,在高密度连接应用中表现出色。尤其是其30u"金镀层和多种堆叠高度选项,使其成为高端应用的理想选择。我们强烈推荐此产品,特别是在需要高可靠性和精确度的应用环境中。

5-179009-3参数

参数
触头镀层
板上高度 7.75mm
针脚数 80pin
接合堆叠高度 9mm,10mm,11mm,12mm
触头镀层厚度 203nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
长*宽*高 37.8mm(长度)*6.8mm(高度)
安装方式 贴片安装
包装方式 管装

5-179009-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-179009-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5-179009-3 5-179009-3数据手册

5-179009-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 3.654 ¥ 30.4378
20+ $ 3.393 ¥ 28.2637
40+ $ 3.1842 ¥ 26.5244
库存: 488
起订量: 17 增量: 1
交货地:
最小起订量为:4
合计: ¥ 121.75
