4-1418390-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,并且可负载高达 40 安培的电流。
供应商型号: N-4-1418390-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 4-1418390-1

4-1418390-1概述

    # 4-1418390-1 Housing for Female Terminals 技术手册

    产品简介

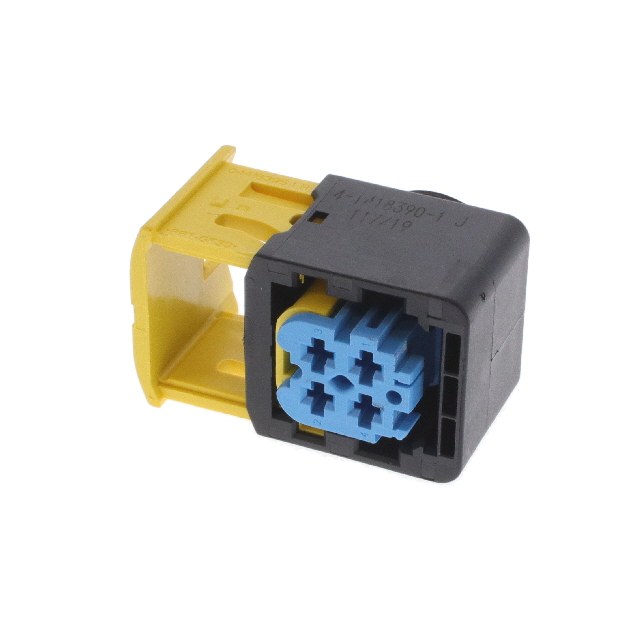

    4-1418390-1 是一种用于电线连接的重型密封连接器系列的接线端子插座(Housing)。它适用于多种工业和汽车应用场合,特别是在要求高可靠性和密封性的环境中。该连接器具有4个位置,中心间距为6毫米,采用蓝色外壳设计。这些特点使其成为众多高压环境下应用的理想选择。

    技术参数


    - 型号: 4-1418390-1
    - 适用范围: 汽车、工业连接器
    - 位置数: 4
    - 中心间距: 6 mm [0.24 in]
    - 电缆出口角度: 180°
    - 最大工作温度: 140°C [284°F]
    - 最小工作温度: -40°C [-40°F]
    - 额定电压: 60 VDC
    - 接触电流容量: 40 A
    - 保护等级: IP67
    - 绝缘材料: PBT GF(玻璃纤维增强聚对苯二甲酸丁二醇酯)
    - 接触类型: 接收器(Receptacle)
    - 外形尺寸: 高度31.25 mm [1.23 in],宽度25.7 mm [1.012 in],长度43 mm [1.693 in]

    产品特点和优势


    特点
    - 密封设计: 可密封,有效防止灰尘和湿气进入。
    - 混合与多协议连接器: 不支持混合与多协议连接器(No Mixed & Hybrid Connector)。
    - 锁紧功能: 连接器主体集成锁紧机制。
    - 电缆安装类型: 自由悬挂电缆安装。
    - 接触类型: 接收器,用于电线与电缆。
    - 接触大小: 2.8 mm。
    - 接触电流承载能力: 最大40安培。
    - 操作温度范围: -40°C至140°C。
    优势
    - 可靠性高: 在高温、高压和恶劣环境条件下表现出色。
    - 多功能应用: 适用于汽车及工业领域的多种应用场景。
    - 易于维护: 结构紧凑,安装简便。

    应用案例和使用建议


    应用场景
    - 汽车应用: 发动机舱内布线、传感器连接等。
    - 工业应用: 工厂自动化设备、电力传输系统。
    使用建议
    - 确保在安装时使用正确的工具,避免损坏接触点。
    - 定期检查连接器是否有污垢积累或损坏情况,及时进行清理或更换。
    - 在极端环境下使用时,需要考虑增加额外的防护措施。

    兼容性和支持


    该连接器与TE公司其他配件兼容,如保护盖(PROTECTION CAP)、密封塞(Seals)等。TE公司提供了详细的使用和技术支持文档,可以通过其官方网站获取更多信息。

    常见问题与解决方案


    常见问题及解决办法
    - 问题: 连接不稳定
    - 解决方案: 检查锁紧机制是否正常工作,重新安装连接器确保紧密贴合。
    - 问题: 接触不良
    - 解决方案: 清洁接触面,检查接触件是否损坏,必要时更换新的接触件。
    - 问题: 密封效果不佳
    - 解决方案: 确保正确安装密封圈并定期检查密封效果。

    总结和推荐


    综合评估
    - 主要优点:
    - 高额定电压和电流承载能力,适合高压环境。
    - 高可靠性和良好的密封性能。
    - 适配广泛的工业和汽车应用场景。
    推荐使用
    考虑到其出色的性能和广泛的应用范围,这款4-1418390-1 Housing for Female Terminals 无疑是高压和恶劣环境下连接器的理想选择。强烈推荐在需要高性能连接器的应用中使用。

4-1418390-1参数

参数
排数 2
针脚数 4
间距 6
长*宽*高 43mm*25.7mm*25.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

4-1418390-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1418390-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 4-1418390-1 4-1418390-1数据手册

4-1418390-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
95+ $ 1.1554 ¥ 10.5084
300+ $ 0.9682 ¥ 8.8058
600+ $ 0.918 ¥ 8.3492
800+ $ 0.8364 ¥ 7.6071
3200+ $ 0.8058 ¥ 7.3288
库存: 312
起订量: 95 增量: 1
交货地:
最小起订量为:95
合计: ¥ 998.29
