2320933-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: 3666333
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 2320933-1

2320933-1概述


    产品简介

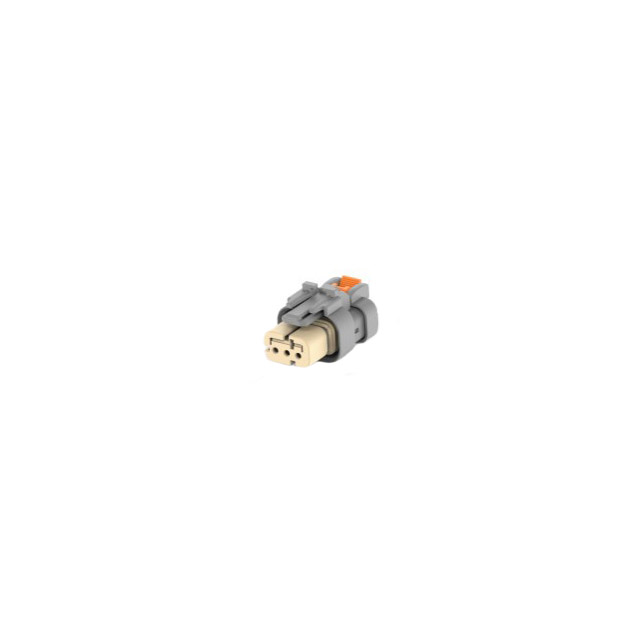

    本产品为TE Connectivity公司的AMPSEAL 16系列的接线盒(Housing for Female Terminals),主要用于连接电线到电线(Wire-to-Wire)。这款接线盒具备3个位置,中心线间距为4.5毫米(.177英寸),并具有密封功能,颜色为灰色。这些接线盒适用于汽车行业等多种应用场景,确保电路系统的稳定性和可靠性。

    技术参数


    - 中心线间距(Pitch): 4.5毫米(.177英寸)
    - 操作电压: 250 VAC
    - 最大操作温度: 150°C(302°F)
    - 最小操作温度: -40°C(-40°F)
    - 防水等级: IP67
    - 尺寸: 高度23.5毫米(.925英寸),宽度24.83毫米(.978英寸),长度36.8毫米(1.449英寸)
    - 排距: 0毫米(0英寸)
    - 材料: 聚对苯二甲酸丁二醇酯玻璃纤维增强(PBT GF)

    产品特点和优势


    该产品具有多项独特的优势:
    - 集成式锁定功能: 设计内置锁定功能,防止意外松脱。
    - 密封性: 密封设计使得产品能够适应恶劣环境。
    - 高安全性: 操作电压达到250 VAC,适合各种电力系统。
    - 高温耐受: 最大操作温度达到150°C,满足严苛条件下的使用需求。
    - 环保认证: 符合多项环保标准,如RoHS、REACH等,保障使用安全。

    应用案例和使用建议


    该产品广泛应用于汽车、航空航天、工业控制等领域。例如,在汽车电子系统中,可以用于控制单元的连接,确保信号传输的稳定性。
    使用建议:
    1. 温度管理: 使用时注意环境温度,确保不超过150°C,避免过热影响性能。
    2. 安装定位: 确保正确的电缆出线角度(180°)和接触点的准确对接。
    3. 清洁保养: 处理后需彻底清洗,以便重复利用。

    兼容性和支持


    该产品与TE Connectivity公司其他相关配件兼容,如连接后壳、密封件、接触插头等。如有技术支持需求,可拨打+1 800 522 6752进行咨询。此外,公司还提供详细的合规文档和CAD文件,方便客户进行集成和验证。

    常见问题与解决方案


    问题1: 接触不良
    解决方案: 检查接线盒和电缆之间的连接是否正确,确保电缆出线角度正确。
    问题2: 温度过高
    解决方案: 检查安装环境是否超过规定的最大操作温度150°C,如是则需采取散热措施。
    问题3: 密封失效
    解决方案: 检查密封圈是否安装正确,如有损坏应及时更换新的密封圈。

    总结和推荐


    总体而言,TE Connectivity的AMPSEAL 16系列接线盒凭借其高安全性、良好的密封性以及广泛的适用范围,成为电子元件行业的重要选择。无论是在汽车制造还是工业自动化领域,这款产品都能提供可靠的性能。建议在需要高度可靠性和安全性连接的应用场景中使用。
    如果您正在寻找一个能够在严苛环境下保持稳定的连接解决方案,那么这款AMPSEAL 16接线盒无疑是一个值得推荐的选择。

2320933-1参数

参数
排数 1
针脚数 3
间距 4.5
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

2320933-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2320933-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2320933-1 2320933-1数据手册
