首页  >  产品百科  >  HD34-24-9PN-059

HD34-24-9PN-059

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: N-HD34-24-9PN-059
供应商: 云汉优选
标准整包数: 1

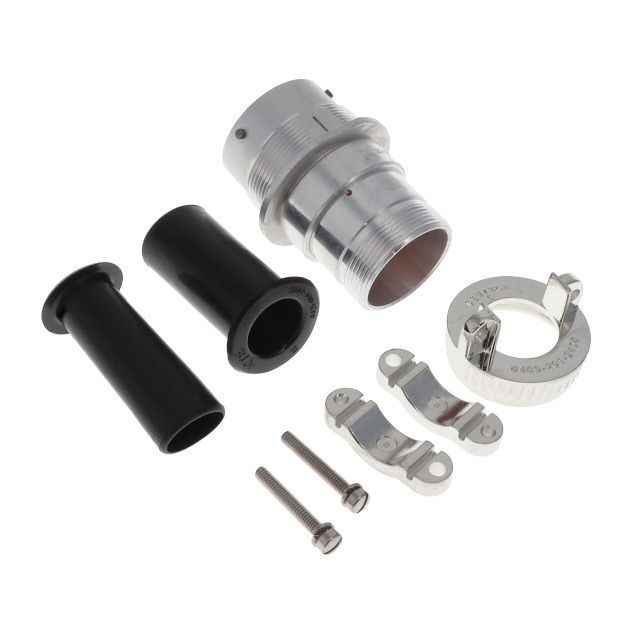

TE CONNECTIVITY 汽车连接器 HD34-24-9PN-059

HD34-24-9PN-059概述

    # TE Connectivity HD30 Series Connector System

    1. 产品简介


    基本介绍
    TE Connectivity(TE)的HD30系列连接器系统是一套高性能的电子连接解决方案,广泛应用于工业、交通运输和商业等领域。该系列产品设计用于确保可靠的电气连接,在极端环境下也能保持稳定的性能。
    主要功能
    - 安全可靠: HD30系列连接器系统具有优异的安全性,能够承受各种恶劣环境条件。
    - 电气性能优越: 具备出色的绝缘电阻和低接触电阻,保证了高效、稳定的电流传输。
    - 环境适应性强: 在-55°C至+125°C的温度范围内仍能保持稳定性能,适合多种应用场景。
    应用领域
    - 工业自动化: 在工厂自动化系统中作为关键组件,确保信号和电源的有效传输。
    - 交通运输: 在铁路车辆、公交车等交通工具中用于连接电力和通信系统。
    - 商业用途: 广泛应用于商业设施中的控制和监控系统。

    2. 技术参数


    主要规格
    - 电压: 250V AC/DC(某些特定型号为200V AC/DC)
    - 电流: 见图1,不同线径对应的电流范围见下表
    - 温度: -55°C至+125°C
    - 防护等级: IP67
    - 机械强度: 具备优秀的抗振动、冲击和外部弯曲能力
    - 兼容性: 支持与标准线缆和接插件的配合使用
    图1:不同线径对应的电流
    | 接触大小 | 线径 (AWG [mm²]) | 额定电流 (A) |
    |
    | 4 | 4 [25.0-21.0] | 100 |
    | 6 | 6 [16.0-13.0] | 80 |
    | 8 | 8 [10.0-8.0] | 60 |
    | 10 | 10 [6.0-5.0] | 40 |
    | 12 | 12 [4.0-2.5] | 25 |
    | 14 | 14 [2.0] | 18 |
    | 16 | 12 [2.5] | 13 |
    | 16 | 14 [2.0] | 13 |
    | 18 | 0.8-0.75 | 10 |
    | 20 | 0.5 | 7.5 |
    | 22 | 0.35 | 5 |

    3. 产品特点和优势


    独特功能
    - 耐用性强: 能够承受极端温度、高湿度、盐雾、振动和冲击,确保长期稳定性。
    - 易于安装: 设计符合标准,便于快速、方便地安装。
    - 高质量材料: 采用高质量材料制造,确保长时间使用不变形、不老化。
    市场竞争力
    - 可靠性高: 经过严格测试,满足多种行业标准要求,适用于高要求的应用场合。
    - 成本效益: 在保证性能的前提下,提供良好的性价比,降低整体维护成本。

    4. 应用案例和使用建议


    实际应用场景
    - 工业自动化: 在生产线中用于连接传感器、控制器和执行器,确保系统的稳定运行。
    - 交通运输: 在铁路车辆中用于连接电源和通信系统,确保列车在复杂环境中正常运行。
    - 商业用途: 在大型商场或办公室中用于连接安全系统和监控设备,确保建筑物的安全。
    使用建议
    - 环境选择: 在选择使用时,根据实际环境条件选择合适的型号。
    - 安装规范: 严格按照制造商的安装指导进行安装,以确保最佳性能。
    - 定期维护: 定期检查连接器的状态,避免因接触不良导致故障。

    5. 兼容性和支持


    兼容性
    - 线缆兼容: 支持与标准线缆的配合使用,如GXL线缆。
    - 工具兼容: 配备专用的工具,便于安装和拆卸。
    厂商支持
    - 技术支持: TE Connectivity提供了详细的技术文档和在线技术支持。
    - 售后服务: 享有完善的售后服务体系,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    常见问题
    - 连接器接触不良: 可能是由于接插不当或接触表面氧化引起的。
    - 接触电阻过高: 可能是由于接触面不干净或接触压力不足。
    解决方案
    - 重新插拔: 将连接器重新插拔几次,确保正确插入。
    - 清洁接触面: 使用无水酒精清洁接触表面,去除氧化物和污垢。
    - 调整接触压力: 检查并调整接触弹簧的压力,确保接触良好。

    7. 总结和推荐


    综合评估
    HD30系列连接器系统以其出色的性能、可靠性和广泛的适用性,在多个行业中表现卓越。无论是工业自动化、交通运输还是商业用途,该系列产品都是值得信赖的选择。
    推荐使用
    我们强烈推荐使用TE Connectivity的HD30系列连接器系统,特别是对于需要高度可靠性的应用场景。通过严格的测试和高质量的设计,HD30系列连接器系统能够为用户提供持久的性能保障,确保在任何环境下的稳定运行。

HD34-24-9PN-059参数

参数
排数 -
间距 -
针脚数 9
长*宽*高 50.8mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD34-24-9PN-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-9PN-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-9PN-059 HD34-24-9PN-059数据手册

HD34-24-9PN-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 27.1678 ¥ 230.9263
11+ $ 25.9148 ¥ 220.2758
22+ $ 25.1634 ¥ 213.8889
44+ $ 24.684 ¥ 209.814
80+ $ 24.2046 ¥ 205.7391
100+ $ 20.1756 ¥ 171.4926
库存: 116
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1154.63
