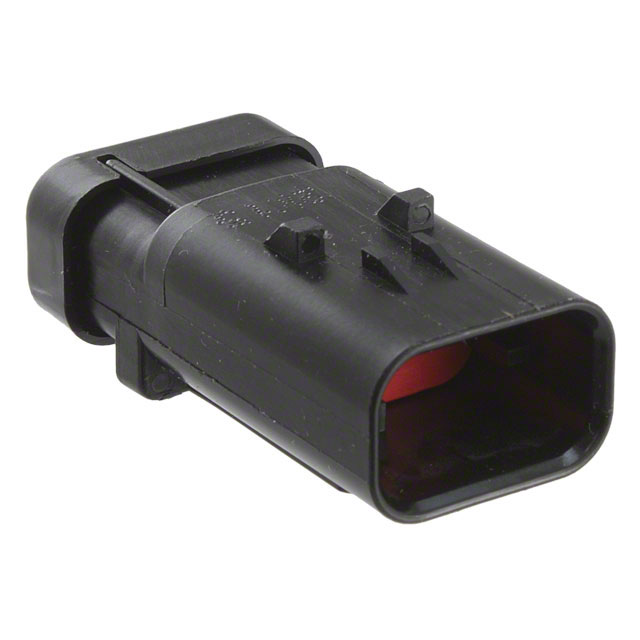

776430-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: JY-776430-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 776430-1

776430-1概述

    AMPSEAL 16 3 Position Cap Technical Overview

    1. 产品简介


    AMPSEAL 16 3 Position Cap 是一种用于线对线连接的封口帽,主要用于汽车和其他工业应用中。这种密封盖子采用矩形设计,包含三个位置,能够有效地保护电线连接不受外部环境的影响。AMPSEAL 16 产品系列具有出色的防水防尘能力,适合各种恶劣的工作环境。

    2. 技术参数


    - 中心间距: 4.5 mm(0.177 in)
    - 接触大小: 1.5 mm
    - 操作电压: 250 VDC
    - 工作温度范围: -40°C 至 125°C
    - 防护等级: IP67
    - UL阻燃等级: UL 94HB
    - 包装方式: 单个装袋
    - 适用电缆直径: 16-14 AWG

    3. 产品特点和优势


    - 可密封设计: 增强了防水防尘性能,适合在户外或其他恶劣环境下使用。
    - 集成锁定功能: 确保连接的稳定性和可靠性。
    - 材料选择: 使用PBT GF材料制成,具备良好的机械强度和耐化学腐蚀性能。
    - 高电流承载能力: 支持高达250 VDC的操作电压。
    - 服务性: 可以进行拆卸和重复安装,便于维护。

    4. 应用案例和使用建议


    - 应用案例: 适用于汽车制造、农业机械、工业自动化等领域。例如,在汽车发动机舱内,需要可靠保护高压线束连接的场景。
    - 使用建议: 在安装过程中应注意保持连接器和接线的清洁和干燥,避免灰尘和湿气进入影响密封效果。此外,对于大功率应用场合,建议结合其他类型的端子一起使用,以增加安全系数。

    5. 兼容性和支持


    - 兼容性: 与AMPSEAL 16系列的其他组件兼容,如插头组装件、锁紧装置等。
    - 技术支持: 用户可以通过拨打+1 800 522 6752获取产品支持和技术帮助。

    6. 常见问题与解决方案


    - 问题: 连接器在低温下出现冻结现象。
    - 解决方案: 确保连接器和接线在低温环境中保持干燥和清洁,并考虑使用特殊的低温润滑剂来减少冻结的可能性。

    - 问题: 防水性能不足。
    - 解决方案: 检查并确认所有密封圈和O型圈已正确安装且无损坏。必要时可以添加额外的密封材料。

    7. 总结和推荐


    AMPSEAL 16 3 Position Cap以其卓越的密封性和可靠的电气性能成为线对线连接的理想选择。其广泛的适用范围和高度的服务性使其成为众多工业应用中的首选产品。因此,强烈推荐在相关项目中使用这款产品,以确保连接的安全和可靠。
    通过本技术手册的详细说明,您应该已经了解了这款电子元器件的主要特性和应用。希望这些建议能为您的设计和应用提供有价值的参考。

776430-1参数

参数
排数 1
针脚数 3pin
间距 4.5mm
长*宽*高 24.1mm*47.55mm*19.15mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

776430-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776430-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 776430-1 776430-1数据手册

776430-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
