HD34-24-23SN-059

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

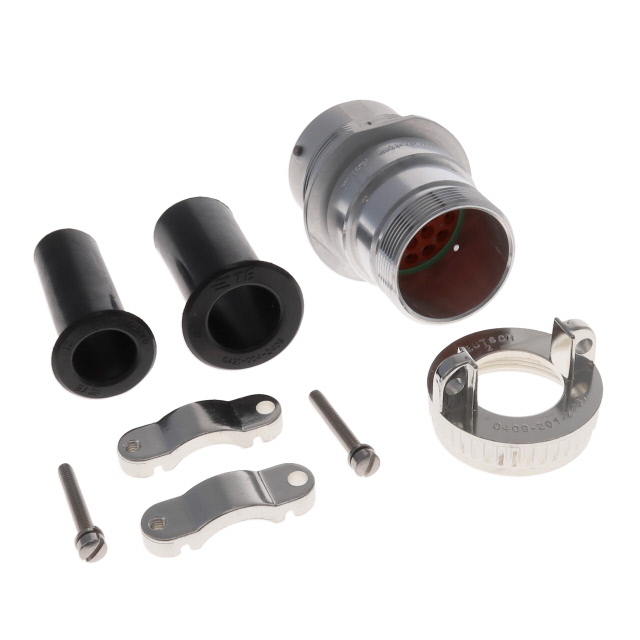

产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-1784-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD34-24-23SN-059

HD34-24-23SN-059概述

    HD30系列连接器系统:详细技术手册

    产品简介


    HD30系列连接器系统是TE Connectivity(TE)设计的一款高性能连接器。它具有多种配置选项,适用于工业控制、汽车制造、航空和其他需要可靠电连接的领域。此系列连接器主要提供从6到47针的各种组合,具备出色的机械强度和电气性能,适合高振动、高温环境下的稳定运行。

    技术参数


    以下为HD30系列连接器的主要技术规格:
    - 电压:250 V AC/DC(特定型号为200 V AC/DC)
    - 电流(AWG [mm²]):
    - 4 AWG [25.0-21.0]: 100 A
    - 6 AWG [16.0-13.0]: 80 A
    - 8 AWG [10.0-8.0]: 60 A
    - 10 AWG [6.0-5.0]: 40 A
    - 12 AWG [4.0-2.5]: 25 A
    - 14 AWG [2.0]: 18 A
    - 16 AWG [1.5-1.0]: 13 A
    - 18 AWG [0.8-0.75]: 10 A
    - 20 AWG [0.5]: 7.5 A
    - 温度范围:-55°C 到 +125°C
    - 防护等级:IP67
    - 绝缘电阻:≥ 1000 MΩ @ 25°C
    - 介电强度:无闪络或泄露电流超过2.0毫安
    - 接触电阻:≤ 77 mV @ 12 AWG, ≤ 89 mV @ 16 AWG
    - 低电平接触电阻:≤ 6 mΩ
    - 振动测试:频率10 Hz至2000 Hz,历时12小时
    - 冲击测试:50g±15%,持续11±1 ms
    - 耐温寿命:连续100小时,温度达+125°C
    - 盐雾测试:耐盐雾96小时

    产品特点和优势


    1. 高度耐用:设计用于高振动、极端温度变化的环境中,确保长期可靠运行。
    2. 高性能:优异的电气性能,包括高绝缘电阻和极低的接触电阻。
    3. 广泛的应用:适用于多种场合,如汽车、工业控制及航空领域。
    4. 高防护等级:达到IP67等级,有效防止灰尘和水分侵入。

    应用案例和使用建议


    - 工业自动化:应用于机器人手臂的接线,实现可靠的信号传输。
    - 汽车行业:作为车身各部分之间信号传输的关键部件。
    - 航空航天:适合飞机内部复杂线路连接。
    使用建议:
    - 在安装时,确保连接器的防水密封措施到位。
    - 定期检查连接器的连接状况,特别是对于高振动环境的应用。

    兼容性和支持


    HD30系列连接器符合DIN、IEC及SAE等行业标准。TE提供详尽的技术支持,包括安装指导和故障排查服务。

    常见问题与解决方案


    1. 连接器不易安装:确认安装工具是否正确,检查是否有足够的润滑剂。
    2. 接触不良:检查电线是否按照规定要求连接,并且接触良好。
    3. 耐温性差:确保连接器的工作环境温度不超出其额定范围。

    总结和推荐


    HD30系列连接器以其卓越的耐用性、可靠性及广泛的适用范围,在工业控制、汽车及航空等领域表现出色。它不仅满足严格的环境要求,还提供了高效的电气性能。强烈推荐使用这款连接器以提升系统的整体性能和可靠性。

HD34-24-23SN-059参数

参数
排数 -
间距 -
针脚数 23pin
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

HD34-24-23SN-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-23SN-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-23SN-059 HD34-24-23SN-059数据手册

HD34-24-23SN-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.1792 ¥ 395.6054
10+ $ 37.5544 ¥ 336.2832
25+ $ 35.2036 ¥ 315.2327
50+ $ 33.5242 ¥ 300.1945
100+ $ 31.9256 ¥ 285.8798
300+ $ 29.6823 ¥ 265.7923
库存: 101
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 395.6
