1-2312501-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: 可现场装配且符合 M12 D 编码的带金属外壳的铁路连接器。全方位 EMI/RFI 屏蔽,可在无压接端子的情况下提供防振电缆应力消除。紧凑设计,装配时间短。
供应商型号: N-1-2312501-2
供应商: 云汉优选
标准整包数: 1

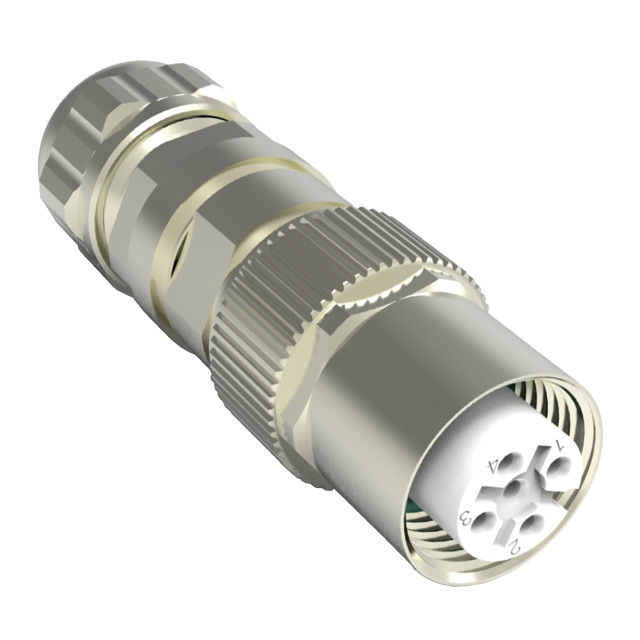

TE CONNECTIVITY 圆形连接器 1-2312501-2

1-2312501-2概述

    M12 Straight D4 PG Clamp 技术手册

    1. 产品简介


    产品类型: 电缆到电缆连接器
    主要功能: 用于信号传输的电缆连接
    应用领域: 工业自动化、机器视觉、汽车制造等领域

    2. 技术参数


    - 位数: 5位
    - 安装方式: 电缆安装(自由悬挂)
    - 密封性: 是
    - 电气特性:
    - 额定电压: 50 VDC
    - 接触电流(最大): 4 A
    - 工作温度范围: -40°C 至 85°C
    - 环境防护: IP67
    - 重量: 25 g
    - 外壳材料: 塑料
    - 绝缘材料: 低阻燃热塑性材料
    - 屏蔽: 是
    - 机械附着:
    - 极化代码: A
    - 键控: 是
    - 兼容性:
    - 绝缘直径范围: 5.5mm - 9mm

    3. 产品特点和优势


    - 密封性: 具有优异的防水防尘性能,适用于恶劣环境。
    - 耐用性: 可承受250次循环插拔,确保长期可靠性。
    - 安全性: 符合多项环保标准,如RoHS、REACH等,安全可靠。
    - 快速连接: 预装接触点,简化安装过程,提升效率。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 在机器人控制系统中作为信号传输接口。
    - 汽车制造: 在车辆内部传感器和控制单元之间传输信号。
    使用建议:
    - 确保正确匹配电缆直径,避免过度弯曲或拉扯。
    - 定期检查连接器的密封情况,保持良好的防水防尘效果。
    - 使用专用工具进行安装和拆卸,确保连接牢固。

    5. 兼容性和支持


    - 兼容零件:
    - TE Part #1-2314097-1: M12压接针,0.8mm
    - TE Part #1-2308323-1: M12直型D4 PG夹紧
    - TE Part #206705-1: CPC接头组件尺寸13-9
    - 支持与维护:
    - 如需技术支持,请拨打+1 800 522 6752
    - 访问TE网站查看更多合规文档和支持信息

    6. 常见问题与解决方案


    1. 问题: 连接器在使用过程中出现松动。
    - 解决方案: 检查连接器是否正确安装并确认电缆直径是否符合要求。
    2. 问题: 连接器密封失效。
    - 解决方案: 清理密封区域并重新安装,确保密封圈完好无损。
    3. 问题: 连接器接触不良。
    - 解决方案: 检查接触点是否干净且安装正确,必要时更换接触件。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 优异的环境防护能力
    - 快速安装和拆卸
    - 高度兼容性
    推荐使用:
    - 推荐使用: 该产品因其出色的性能和广泛的应用领域,在多种工业环境中具有很高的实用价值,强烈推荐使用。

1-2312501-2参数

参数
额定电流 4A
外壳材料 Copper Alloy
针脚数 5pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
长*宽*高 49mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

1-2312501-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2312501-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 1-2312501-2 1-2312501-2数据手册

1-2312501-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
