640388-9

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.96mm间距9p单排排针 线对板连接器, MTA-156系列, 直向, 通孔安装
供应商型号: JY-640388-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 640388-9

640388-9概述

    # 电子元器件产品技术手册:TE Connectivity 640388-9

    产品简介

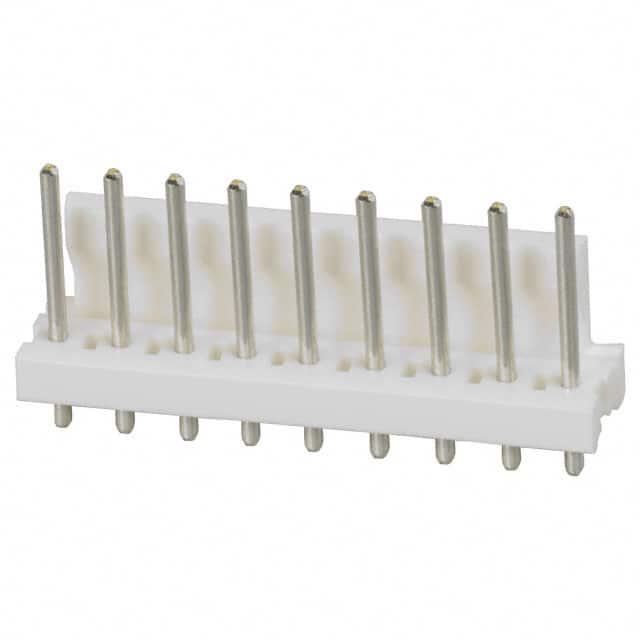

    TE Connectivity 的 640388-9 是一种适用于电源连接的矩形电源插头(Header),设计用于线对板连接。它具有9个位置,中心间距为3.96毫米,符合UL 94V-0防火等级标准。此连接器系统被广泛应用于需要高可靠性、耐用性和安全性的电源连接场合。

    技术参数


    基本规格
    - 型号编号:640388-9
    - 中心间距:3.96 毫米 [0.156 英寸]
    - 位置数量:9 个
    - 连接器类型:线对板
    - 安装方向:垂直
    - 插座材质:聚酯
    - 颜色:自然色
    - 高度:10.79 毫米 [0.425 英寸]
    - 产品长度:35.66 毫米 [1.404 英寸]
    电气特性
    - 额定工作电压:600 伏交流电
    - 接触面积镀层材料:锡
    - 基材镀底层材料:镍
    - 接触材料:铜合金
    - 最大电流承载能力:7 安培
    工作条件
    - 工作温度范围:-55°C 到 105°C [-67°F 到 221°F]
    - 阻燃等级:UL 94V-0

    产品特点和优势


    640388-9 具备以下独特功能和优势:
    - 安全性高:通过了 UL 94V-0 防火认证,确保在高温下的安全性能。
    - 可靠性强:使用高导电性的铜合金材料,保证了长期稳定的电气连接。
    - 操作便捷:通过垂直安装方式简化了电路板上的布线和装配。
    - 兼容性好:可以与多种标准电源组件配套使用,确保了广泛的适用性。

    应用案例和使用建议


    应用案例
    640388-9 广泛应用于工业自动化、家电设备和电信设备中,用于连接不同模块之间的电源供应。
    使用建议
    - 在安装过程中确保正确的焊接和接触压力,以确保长期可靠的电气连接。
    - 由于其较高的额定工作电压,建议在布线时避免与其他敏感部件直接接触,以防短路。
    - 保持良好的散热管理,尤其是在高功率应用中,以延长连接器的使用寿命。

    兼容性和支持


    - 与标准产品兼容:可与多款 TE Connectivity 的相关产品配套使用。
    - 技术支持:如果您需要任何帮助或支持,请拨打 +1 800 522 6752 联系客户服务团队。

    常见问题与解决方案


    1. 问题:如何安装连接器?
    - 解决方案:首先确认电路板上安装孔的位置和尺寸正确无误,然后按照制造商提供的安装指南进行焊接。
    2. 问题:连接器温度过高怎么办?
    - 解决方案:检查布线是否存在错误或过载情况,并确保良好的散热措施。
    3. 问题:连接器在使用过程中出现松动怎么办?
    - 解决方案:重新焊接连接器,或更换更紧固的固定方式。

    总结和推荐


    640388-9 是一款高性能的矩形电源插头,适用于各种严苛的工作环境。其优秀的电气特性和高可靠性使其成为许多关键应用的理想选择。建议在工业自动化和电信设备中使用,因为它能提供卓越的性能和长寿命。如果您的项目需要高可靠性的电源连接,这款产品无疑是一个值得信赖的选择。

640388-9参数

参数
类型 Friction Lock,Header
颜色 -
端接 焊盘
额定电流 7A
外壳材料 Polyester
针脚数 9pin
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装

640388-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640388-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 640388-9 640388-9数据手册

640388-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
