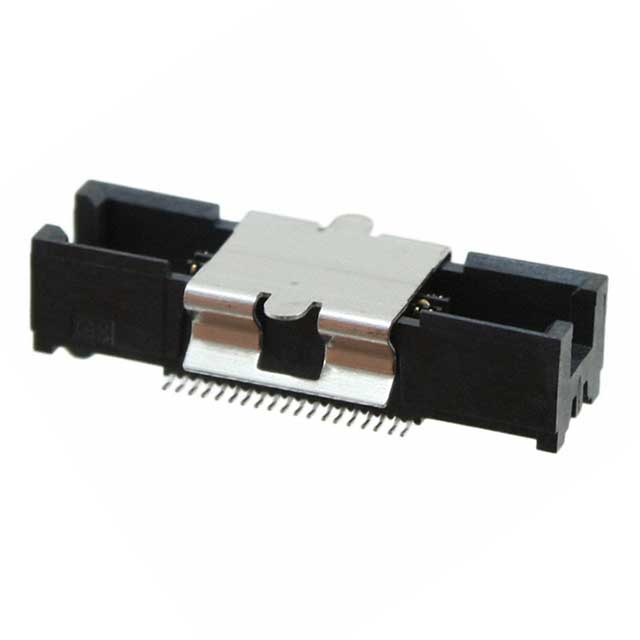

5767096-8

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 0.64mm间距38p双排排母 板对板, MICTOR系列, 直角, 表面贴装,通孔
供应商型号: AV-A-AMP57670968
供应商: Avnet
标准整包数: 252
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5767096-8

5767096-8概述


    产品简介


    产品类型: PCB贴装插座,垂直安装,板对板连接器
    主要功能: 用于实现电路板之间的信号传输
    应用领域: 广泛应用于通信设备、工业自动化控制、计算机网络等领域

    技术参数


    - 中心线(间距): 0.64 mm, 24 mm [0.945 in]
    - 位置数: 38
    - 连接系统: 板对板连接器
    - PCB安装方向: 垂直
    - 电气特性:
    - 绝缘电阻:2 MΩ
    - 耐电压:500 VAC
    - 额定操作电压:30 VAC
    - 信号特性:
    - 差分信号:是
    - 数据速率:10 Gb/s
    - 机械特性:
    - 连接器长度:25.4 mm [1 in]
    - 连接器高度:6.1 mm [0.24 in]
    - 连接器宽度:6.9 mm [0.272 in]
    - PCB厚度推荐值:1.57 mm [0.8 in]
    - 工作温度范围: -55°C 至 125°C [-67°F 至 257°F]

    产品特点和优势


    该产品的主要优势在于其高密度、差分信号传输能力和宽工作温度范围。其全封闭设计(Fully Shrouded)提供了良好的电磁干扰屏蔽,使其能够在各种复杂环境中稳定工作。同时,采用表面贴装技术(Surface Mount),简化了生产过程,提高了生产效率。

    应用案例和使用建议


    应用案例
    该产品广泛应用于通信设备中,如数据中心的交换机和路由器。其在恶劣环境下的可靠性和稳定的信号传输能力使得它成为许多关键应用的理想选择。
    使用建议
    - 在安装过程中,确保PCB厚度符合推荐值以保证可靠的电气连接。
    - 为了减少电磁干扰,建议将这些连接器与其他敏感元件适当隔离。
    - 考虑到高数据率要求,可以配合使用专门的屏蔽材料或电缆以增强整体抗干扰性能。

    兼容性和支持


    该产品与相关标准兼容,例如CSA 1195944和UL E28476。对于支持和维护,您可以通过拨打技术支持电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - 问题1:安装时发现插针难以插入?
    - 解决方法:确保插座和插头的中心线精确对齐,并检查是否有任何机械阻碍。

    - 问题2:信号传输不稳定?
    - 解决方法:检查焊接质量及PCB厚度是否符合推荐值。确认信号走线无明显干扰。
    - 问题3:接触电阻偏大?
    - 解决方法:重新进行焊接操作,确保焊点清洁无杂质。

    总结和推荐


    总体评价:
    该PCB贴装插座凭借其高密度、出色的信号传输性能和广泛的工作温度范围,在多个关键领域表现卓越。其独特的全封闭设计和优异的兼容性使其在市场上具有很强的竞争优势。
    推荐使用:
    基于其稳定性和可靠性,强烈推荐在需要高密度、高速信号传输的应用场合中使用。无论是通信设备还是工业控制系统,这款连接器都是不可或缺的关键组件。

5767096-8参数

参数
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 6mm
针脚数 38pin
接合堆叠高度 6.6mm,9mm,10.92mm,12.57mm,17.96mm,18.75mm,20mm,22.86mm
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5767096-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5767096-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5767096-8 5767096-8数据手册

5767096-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
252+ $ 8.6475 ¥ 76.5302
756+ $ 8.5703 ¥ 75.8469
库存: 504
起订量: 252 增量: 252
交货地:
最小起订量为:252
合计: ¥ 19285.61
