967543-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器端子, 汽车接线端子, AMP系列, 母座, 1个触点
供应商型号: 18E8-967543-1
供应商: 国内现货
标准整包数: 100

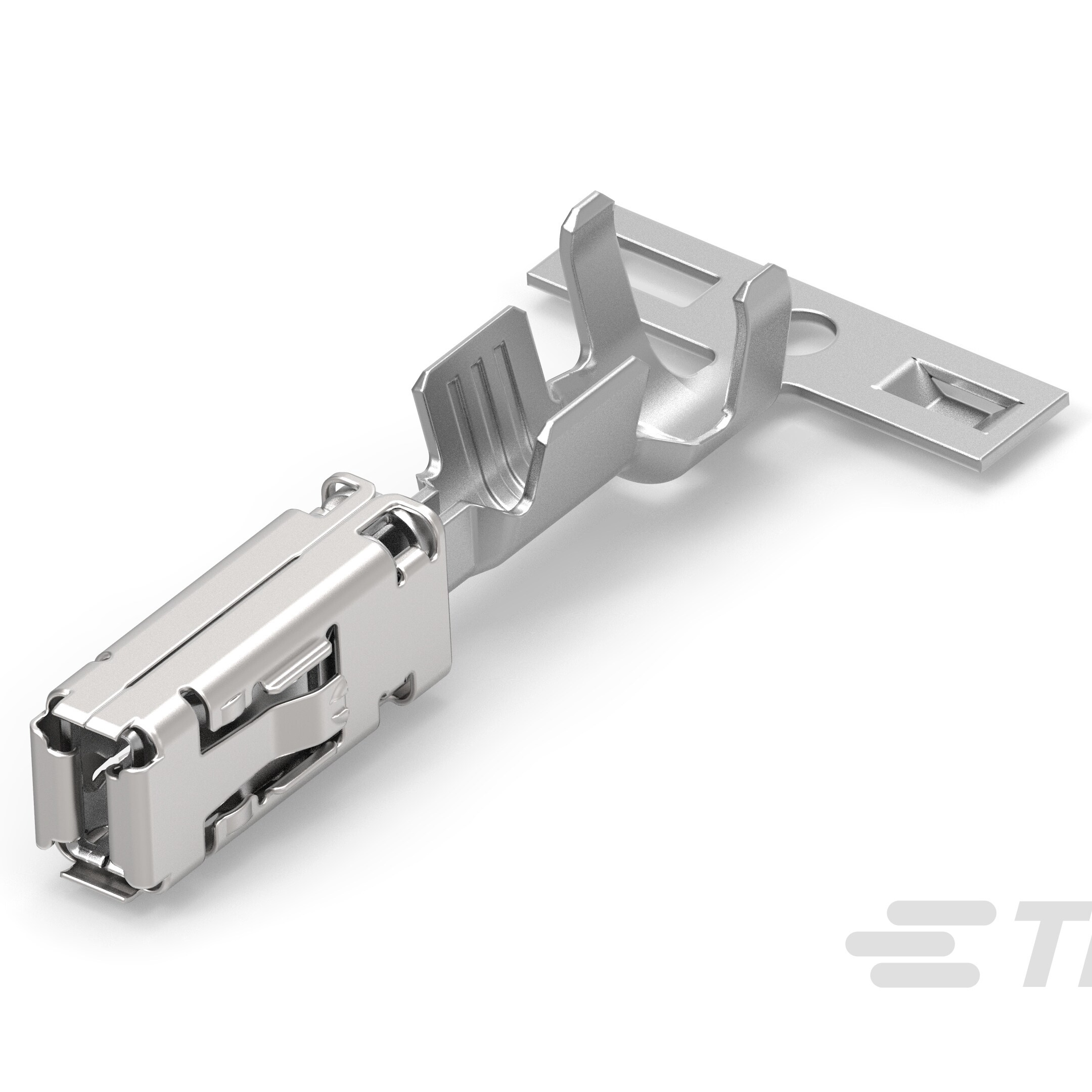

TE CONNECTIVITY 汽车连接器 967543-1

967543-1概述

    电子元器件产品技术手册:传感器扁平接触系统——接线端子

    产品简介


    本产品为传感器扁平接触系统的接线端子(Sensor Flat Contact System),主要用于汽车行业中。其特点是采用嵌入式设计,提供了一个方便且安全的电线连接方式。主要功能包括:
    - 连接17至13 AWG电线,适配各种传感器应用。
    - 提供可靠的电力传输能力,最大电流可达24安培(低功率)。
    - 具备180度的接线端子样式,可以适应不同的安装需求。

    技术参数


    - 端子类型:接线端子(Receptacle)
    - 电线尺寸:17 - 13 AWG
    - 电流范围:0 - 24 A(低功率)
    - 母线宽度:2.8 mm [.11 in]
    - 母线厚度:0.8 mm [.031 in]
    - 适用绝缘直径范围:1.9 - 3 mm [.074 - .117 in]
    - 适用电线横截面积:1 - 2.5 mm²
    - 工作温度范围:-40 - 130°C [-40 - 266°F]
    - 环境条件:适用于高达130°C的工作温度

    产品特点和优势


    - 嵌入式设计:提供可靠而稳定的连接。
    - 密封设计:具有良好的防尘防水性能。
    - 主锁定功能:确保连接牢固且不易松动。
    - 端子密封类型:单线密封(SWS)。
    - 镀层材料:锡(Tin)。
    - 插拔操作:通过F型压接方式实现快速便捷的安装。

    应用案例和使用建议


    这种接线端子广泛应用于汽车传感器系统,如车载控制系统、传感器网络等。其在恶劣环境下的稳定表现尤其突出。使用建议如下:
    - 在安装前,确保电线端子清洁无污。
    - 压接工具的选择需与端子匹配,以确保连接强度。
    - 安装后进行目视检查和拉力测试,确保连接稳固可靠。

    兼容性和支持


    - 兼容性:适合铜基材料的电线。
    - 标准合规:符合LV214行业标准。
    - 包装和配送:4000个装的卷带包装。

    常见问题与解决方案


    - 问题1:端子连接不稳定。
    - 解决方案:确认电线压接是否到位,调整压接工具的压力。

    - 问题2:工作温度超过额定范围。
    - 解决方案:选择更高耐温等级的接线端子或采取散热措施。

    总结和推荐


    这款接线端子凭借其可靠的性能、便捷的操作以及广泛的适用性,在传感器应用领域具有显著优势。其优良的电气性能和结构设计使其成为汽车行业的优选部件。综合评估,推荐用于对可靠性要求较高的汽车传感器系统中。如需进一步支持,可联系客服电话+1 800 522 6752获取帮助。

967543-1参数

参数
排数 1
间距 -
针脚数 -
长*宽*高 2.8mm(宽度)
安装方式 压入式
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

967543-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

967543-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 967543-1 967543-1数据手册

967543-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.034
1000+ ¥ 0.9567
4000+ ¥ 0.6386
库存: 5840
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 103.4
直接购买
加入购物车
