1210A-015A-3L

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 绝对 Wheatstone Bridge 103.42KPa 310.26KPa 通孔安装 15.24mm*14.73mm*16.69mm
供应商型号: N-1210A-015A-3L
供应商: 云汉优选
标准整包数: 1

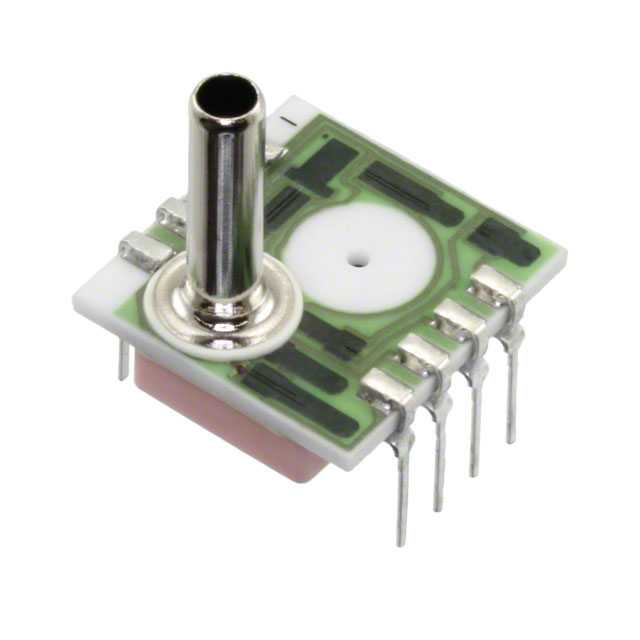

TE CONNECTIVITY 压力传感器 1210A-015A-3L

1210A-015A-3L概述

    1210标准压力传感器技术手册

    产品简介


    1210标准压力传感器是一款可安装在印刷电路板上的压力传感器,提供0-100毫伏输出,采用电流激励方式。它支持表压、绝对压力和差分压力测量,并且通过激光修整电阻器实现了温度补偿。此传感器设计适用于成本敏感的应用场景,同时确保优异的性能和长期稳定性。

    技术参数


    - 电源电流: 1.5mA(典型值)
    - 环境温度: 25°C(除非另有说明)
    - 量程范围:
    - 表压、绝对压力和差分压力范围从0-2 psi到0-100 psi不等
    - 最小至最大量程输出电压:
    - 一般量程: 75mV至150mV
    - 2 psi量程: 30mV至60mV
    - 零压力输出: -2mV至2mV
    - 非线性误差: ±0.1%(典型值)
    - 交换误差: ±1.0%(由增益设置电阻提供)
    - 响应时间(10%至90%): 1.0ms
    - 输出噪声(10Hz至1kHz): 1.0μV峰峰值
    - 长期稳定性(偏移与量程): ±0.1%量程
    - 过载压力: 额定值的3倍
    - 补偿温度范围: 0°C至50°C
    - 工作温度范围: -40°C至+125°C
    - 存储温度范围: -50°C至+150°C
    - 重量: 3克
    - 焊接温度: 最大250°C,持续不超过5秒
    - 兼容介质: 非腐蚀性干燥气体,如硅、硼玻璃、RTV、金、陶瓷、镍和铝

    产品特点和优势


    1. 双列直插封装:便于PCB集成
    2. 温度补偿范围:0°C至50°C
    3. ±0.1%非线性误差:保证高精度测量
    4. 1.0%可互换量程:通过外部差分放大器调节增益实现
    5. 固态可靠性:确保长期稳定运行

    应用案例和使用建议


    - 医疗仪器:适合血压计、呼吸机等设备的压力检测
    - 空气速度和高度测量:如无人机、气象站
    - 过程控制:工业生产线上的压力监控
    - 工厂自动化:气动系统的压力控制
    - 真空测量:用于工业级真空泵系统
    - 手持校准仪:便携式设备的压力校准
    使用建议:
    - 在安装过程中,应避免传感器受热影响,以保持测量精度
    - 对于低压力应用,参考1210 1 psi数据表;对于电压激励应用,参考Model 1220
    - 连接时需注意不同管径配置(S、L、N、B),并确保正确装配

    兼容性和支持


    - 兼容性:支持多种端口风格,包括短管、长管和无管配置
    - 支持信息:
    - 官方网站: TE.com/sensorsolutions
    - 服务热线: 北美:+1 800-522-6752,欧洲:+31 73 624 6999,亚洲:+86 0400-820-6015
    - 客服邮箱: customercare.frmt@te.com(北美),customercare.bevx@te.com(欧洲),customercare.shzn@te.com(亚洲)

    常见问题与解决方案


    - 问题1:如何确定传感器的适用压力范围?
    - 解决方案:根据具体需求选择合适的压力范围,0-2 psi至0-100 psi范围内有多个选项。
    - 问题2:传感器的工作温度范围是多少?
    - 解决方案:工作温度范围为-40°C至+125°C,存储温度范围为-50°C至+150°C。
    - 问题3:如何进行长期稳定性测试?
    - 解决方案:在恒定电流和温度条件下,连续运行一年后检查偏移和量程的变化。

    总结和推荐


    1210标准压力传感器凭借其高精度、可靠性和广泛的应用范围,在众多工业领域有着显著的优势。其温度补偿功能和高互换性使其成为成本敏感应用的理想选择。我们强烈推荐这款产品用于需要精确压力测量的场合,特别是在医疗仪器、航空航天、过程控制等领域。

1210A-015A-3L参数

参数
最小工作供电电压 -
精度 -
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 310.26KPa
工作压力范围 103.42KPa
最大工作供电电压 -
长*宽*高 15.24mm*14.73mm*16.69mm
安装方式 通孔安装
零件状态 停产
包装方式 散装,托盘

1210A-015A-3L厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1210A-015A-3L数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 1210A-015A-3L 1210A-015A-3L数据手册

1210A-015A-3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
