首页  >  产品百科  >  US381-000005-100PA

US381-000005-100PA

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 绝对 0psi~100psi 9V 30V ±1%
供应商型号: Q-US381-000005-100PA
供应商: 期货订购
标准整包数: 40

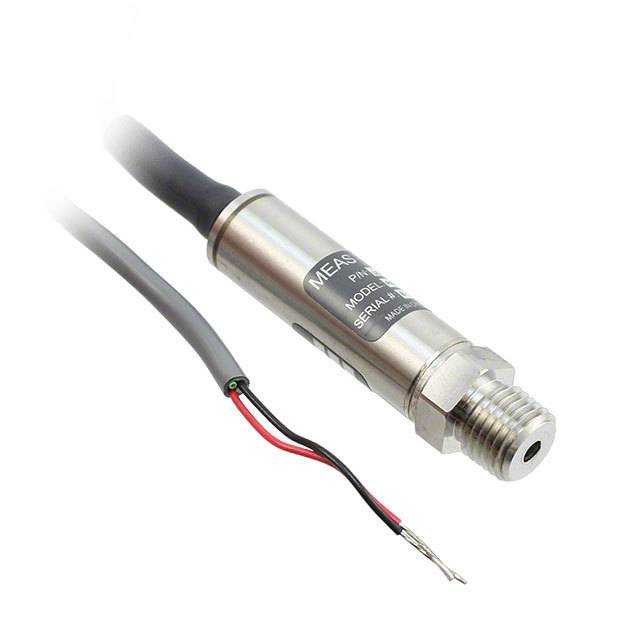

TE CONNECTIVITY 压力传感器 US381-000005-100PA

US381-000005-100PA概述


    产品简介


    US300传感器系列是一款由Measurement Specialties公司生产的高精度压力传感器。它具有紧凑的设计和广泛的压力范围选择,适用于工业控制和监测等领域。US300采用不锈钢隔离技术,确保在各种恶劣环境下仍能保持稳定和准确的测量结果。其特有的UltraStable™技术,使得传感器能够在宽广的温度范围内提供出色的稳定性,这一特性以往仅在价格更高的传感器中可见。

    技术参数


    - 工作电压:
    - 0-100mV: 2.5V至14V
    - 0.5-4.5V: 4.75V至5.25V
    - 1-5V: 8V至30V
    - 4-20mA: 9V至30V
    - 输出信号:
    - 0-100mV(常压10mV/V输出)
    - 0.5-4.5V(5V比例式输出)
    - 1-5V(受驱动电压影响)
    - 4-20mA(电流环路输出)
    - 压力范围:
    - 0至0.15PSI(0至0.01巴)
    - 0至0.30PSI(0至0.02巴)
    - 0至0.50PSI(0至3.5巴)
    - 0至100PSI(0至7巴)
    - 0至300PSI(0至20巴)
    - 0至500PSI(0至35巴)
    - 0至1000PSI(0至70巴)
    - 0至3000PSI(0至200巴)
    - 0至5000PSI(0至350巴)
    - 0至10000PSI(0至700巴)
    - 温度范围:
    - 工作温度:-40°C至+105°C
    - 存储温度:-40°C至+125°C
    - 补偿温度范围:
    - -20°C至+85°C
    - 准确度:
    - ±0.1%
    - 绝缘电阻:
    - 50MΩ
    - 响应时间:
    - 1ms(满量程到零)
    - 电气保护:
    - IP67(电缆版);IP65(接插件版)

    产品特点和优势


    US300传感器系列具备多个显著的特点和优势,使其在市场上脱颖而出:
    - 高精度: ±0.1%的准确度,保证测量的精确性。
    - 宽温适应性: -40°C至+105°C的工作温度范围,适合各种严苛环境。
    - 高可靠性: 100%不锈钢316L隔离,具备良好的耐腐蚀性和机械强度。
    - 多功能输出选项: 包括0-100mV、0.5-4.5V、1-5V和4-20mA等多种输出信号,适应不同的系统需求。
    - 低功耗设计: 紧凑的尺寸和低能耗,适合空间受限和能耗敏感的应用。
    - UltraStable™技术: 在宽温度范围内提供稳定可靠的测量结果。

    应用案例和使用建议


    US300传感器系列广泛应用于多个行业和应用场景,例如:
    - 制冷和暖通空调控制: 监测管道内的气体和液体压力,确保系统高效运行。
    - 压缩气体应用: 在高压气体存储和输送系统中,实时监测压力变化,保障安全。
    - 工业过程控制: 用于过程监控,确保工艺流程稳定和产品质量。
    - 水压监测: 在供水系统中,监测水管压力,及时发现异常情况。
    使用建议:
    - 在高湿度环境中使用时,需确保传感器的防水等级符合要求。
    - 定期校准传感器,以维持测量精度。
    - 对于高频率压力变化的场合,应选择高响应速度的型号以避免信号延迟。

    兼容性和支持


    US300传感器可与多种标准电气接口兼容,包括Packard连接器和标准电缆。制造商提供详细的技术文档和支持服务,用户可以通过官网或指定代理商获取相关技术支持和售后服务。对于特殊配置的需求,也可以联系工厂进行定制。

    常见问题与解决方案


    - 问题: 测量结果不稳定。
    - 解决方案: 检查连接线是否松动,重新校准传感器。

    - 问题: 输出信号异常。
    - 解决方案: 确认电源电压是否在规定范围内,检查是否有电磁干扰。

    - 问题: 压力变化响应缓慢。
    - 解决方案: 更换为响应时间更快的型号,或检查电路板是否存在电容负载过大的情况。

    总结和推荐


    综上所述,US300传感器系列凭借其高精度、宽温度适应性和多样化输出选项,成为工业测量领域的优选产品。其在不同应用场景中的稳定表现,使其成为各行业用户的理想选择。我们强烈推荐这款传感器用于需要高精度和可靠性的场合。如果您正在寻找一款性能优越且性价比高的压力传感器,US300将是您的不二之选。

US381-000005-100PA参数

参数
最大工作压力 -
工作压力范围 0psi~100psi
最大工作供电电压 30V
最小工作供电电压 9V
精度 ±1%
输出类型 -
压力类型 绝对

US381-000005-100PA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

US381-000005-100PA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY US381-000005-100PA US381-000005-100PA数据手册
