82-050G-RT

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 排气式 计量 Wheatstone Bridge 344.74KPa 1.03421MPa ±0.1% 导线安装
供应商型号: W-82-050G-RT
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 82-050G-RT

82-050G-RT概述

    # 电子元器件技术手册:82补偿型压力传感器

    产品简介


    基本介绍

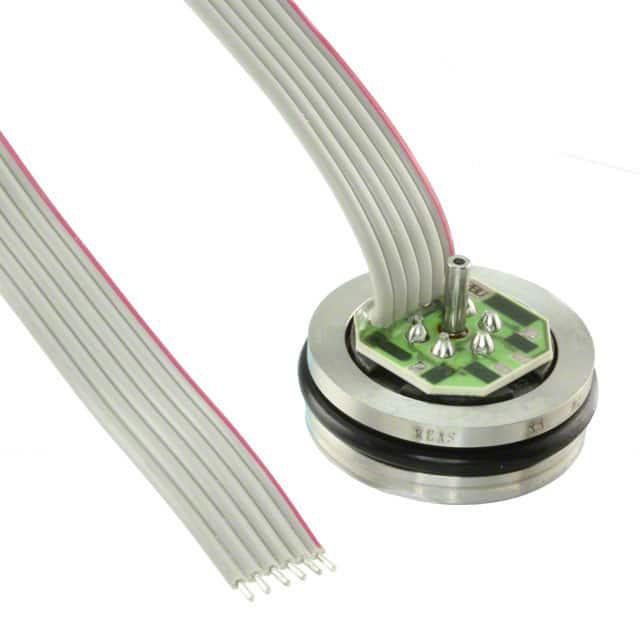

    82补偿型压力传感器(型号82C)是一种采用19毫米小外形设计的介质兼容型压阻式硅压力传感器,封装在316L不锈钢外壳内。该传感器具有O形圈安装和螺纹过程连接两种配置方式,适用于OEM(原始设备制造商)应用场合,特别适合于需要与腐蚀性介质相容的应用。
    主要功能
    82补偿型压力传感器利用硅油将压力从316L不锈钢膜片传递到传感元件。传感组件包含激光调整的电阻器,用于温度补偿和偏移校正。此外,还额外提供了一个可调外部差分放大器的激光调整电阻器,以实现±1%范围内的比例调整。
    应用领域
    - 医疗仪器
    - 过程控制
    - 自来水及废水测量
    - 部分真空气体测量
    - 压力变送器
    - 贮槽液位系统(房车及工业)

    技术参数


    电气特性
    - 输出范围:0至100毫伏
    - 工作电压:1.5毫安
    - 工作温度范围:-40°C至+125°C
    - 供电电流:0.5至2.0毫安
    - 端子绝缘电阻:≥50兆欧
    性能参数
    - 压力非线性:±0.2%
    - 可互换跨度:±1.0%
    - 重复性:±0.02%
    - 响应时间(10%至90%):0.1毫秒
    - 压力过载:额定值的10倍(最高10psi)
    - 爆裂压力:额定值的12倍(最高4倍)
    工作环境
    - 操作温度范围:-20°C至+70°C
    - 存储温度范围:-50°C至+125°C

    产品特点和优势


    特点
    - 小巧轻便的19毫米直径设计
    - 温度补偿功能,确保高精度和稳定性
    - 高度可靠的固态设计
    - 多种连接选项,便于安装和应用
    - 兼容多种介质,如液体和气体
    优势
    - 广泛的温度适应能力:-40°C至+125°C的宽广操作温度范围,使其适用于恶劣环境。
    - 高精度和可靠性:±0.2%的压力非线性误差,保证了长期稳定的输出。
    - 灵活配置:可通过调整外部增益设置电阻器实现±1%的可互换跨度,提高灵活性和适用性。
    - 介质兼容性强:适用于多种腐蚀性介质,增加了在复杂环境中的可用性。

    应用案例和使用建议


    应用案例
    82补偿型压力传感器广泛应用于医疗仪器、过程控制、自来水及废水测量等领域。例如,在医疗设备中,它可以用于监测患者血压;在废水处理设施中,可用于监测污水罐液位。
    使用建议
    - 在使用过程中,注意传感器的工作温度限制,特别是在极端环境下使用时,避免超出规定的温度范围。
    - 为提高准确性和可靠性,建议定期进行校准和维护。
    - 在高压或低温环境下使用时,建议选择高压或低温特定型号的产品。

    兼容性和支持


    兼容性
    82补偿型压力传感器兼容316L不锈钢和Buna-N密封材料,适用于液体和气体介质。参考端口兼容硅、玻璃、金、氟化硅橡胶RTV和316L不锈钢。
    支持信息
    技术支持和售后服务由Measurement Specialties, Inc., a TE Connectivity company提供。有关具体型号和技术细节,请联系当地销售代表或访问其官方网站获取更多信息。

    常见问题与解决方案


    常见问题
    1. 如何校准82补偿型压力传感器?
    - 解决方法:使用标准压力源进行校准,根据制造商提供的校准程序调整激光调整电阻器。
    2. 如何防止传感器过载?
    - 解决方法:遵循传感器的最大过载和爆裂压力限制,确保其在安全范围内运行。
    3. 传感器无法正常工作怎么办?
    - 解决方法:检查供电电流和连接,确保传感器正确连接且电源稳定。如果问题仍然存在,建议联系技术支持团队寻求帮助。

    总结和推荐


    综合评估
    82补偿型压力传感器以其小巧的尺寸、高精度、宽泛的操作温度范围以及高度的可靠性和介质兼容性脱颖而出。其在医疗仪器、过程控制和污水处理等多个领域的广泛应用证明了其在实际应用中的价值。
    推荐使用
    综上所述,82补偿型压力传感器是一款值得推荐的产品。其卓越的技术性能和广泛的应用范围使其成为众多行业用户的理想选择。如果您正在寻找一款耐用、精准且适应性强的压力传感器,82补偿型压力传感器无疑是最佳的选择之一。

82-050G-RT参数

参数
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 1.03421MPa
工作压力范围 344.74KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
安装方式 导线安装
零件状态 在售
包装方式 盒装,管装

82-050G-RT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

82-050G-RT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 82-050G-RT 82-050G-RT数据手册

82-050G-RT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 328.482 ¥ 2740.3915
2+ $ 309.997 ¥ 2560.3998
4+ $ 295.26 ¥ 2438.004
10+ $ 283.899 ¥ 2344.1946
库存: 23
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 5120.79
