2292798-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

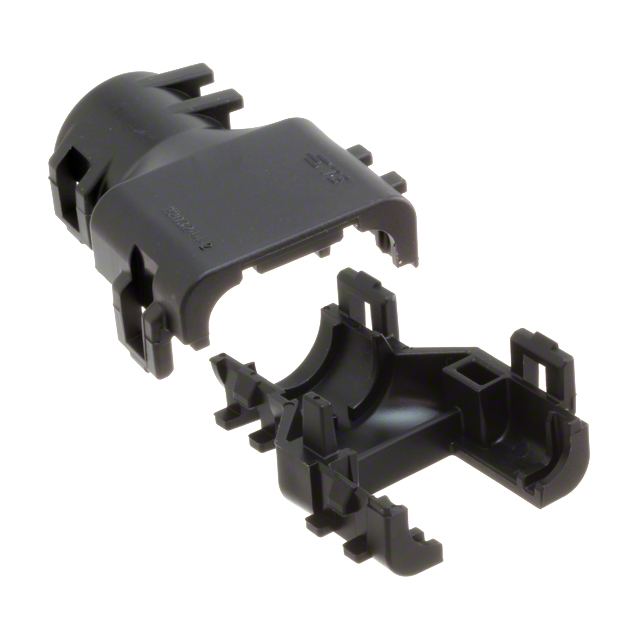

产品描述: 我们的 AMPSEAL 16 连接器尾盖提供高度保护,而且更为美观。此类连接器尾盖具有直接出线方式或 90° 出线方式,并且可适配波纹管或护套电缆。
供应商型号: 571-2292798-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 汽车连接器 2292798-2

2292798-2概述

    AMPSEAL 16 连接器背壳技术手册

    1. 产品简介


    AMPSEAL 16连接器背壳(产品编号:2292798-2)是一种专为矩形连接器设计的背壳配件。它采用PA66材料制成,具有出色的机械强度和耐热性能,能够广泛应用于各种严苛环境。这些背壳主要用于保护连接器的电缆出口,确保连接稳定可靠,适用于汽车、工业自动化等多个行业领域。

    2. 技术参数


    - 产品类型: 背壳
    - 配置特征:
    - 位置数量: 3个
    - 电缆出口角度: 180°
    - 主体材料: PA66
    - 主体颜色: 黑色
    - 接口形状: 矩形
    - 主体特征:
    - 电缆出口方向: 直线型
    - 使用条件:
    - 最高工作温度: 70°C 至 125°C (158°F 至 257°F)
    - 操作温度范围: -40°C 至 125°C (-40°F 至 257°F)
    - 标准认证:
    - UL可燃性等级: UL 94V-0
    - 欧盟RoHS指令2011/65/EU符合
    - 欧盟ELV指令2000/53/EC符合
    - 中国RoHS 2指令MIIT Order No 32, 2016符合
    - 欧盟REACH法规符合(不含SVHC)

    3. 产品特点和优势


    - 机械强度高: 采用PA66材料,具有良好的抗冲击和耐磨性能,适合在严苛环境中使用。
    - 宽温域适用: 工作温度范围广,从-40°C到125°C,确保在极端环境下仍能保持稳定性能。
    - UL认证: UL 94V-0认证保证其在防火性能方面的优越表现。
    - 环保材料: 符合多项环保法规,低卤素含量,无BFR/CFR/PVC等有害物质。
    - 服务方便: 产品支持服务化设计,方便在维护过程中更换。

    4. 应用案例和使用建议


    AMPSEAL 16连接器背壳适用于多种高压系统和车载网络,例如电动汽车的电池管理系统(BMS)、工业自动化设备的控制接口等。由于其出色的抗高温和机械性能,这些背壳能够在长时间运行的环境中保持连接稳定,减少故障率。
    使用建议:
    - 在选择安装位置时,确保背壳周围有足够的空间以便于操作和维护。
    - 定期检查连接器及其背壳,确保无损并紧固良好。
    - 在极端温度下使用时,考虑额外的热保护措施。

    5. 兼容性和支持


    - 兼容部件:
    - TE Part #2292799-3: AMPSEAL 16连接器背壳
    - TE Part #2098252-1: 针脚SF,尺寸16,14-16 AWG,AU/SN
    - TE Part #Y2428-024-24050000: BKSHL,24号,黑色,直型,L024,HDP
    - TE Part #776429-1: AMPSEAL 16外壳
    - 制造商支持:
    - 请联系+1 800 522 6752获取技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 如何判断背壳是否安装正确?
    - A: 确保背壳紧密贴合连接器,并且没有明显的松动或损坏迹象。

    - Q: 在低温环境中背壳是否还能正常工作?
    - A: 是的,背壳可以在-40°C至125°C的温度范围内正常工作。但请注意,在极端低温下,某些材料的硬度会增加,因此需要特别小心以避免损坏。

    7. 总结和推荐


    总体而言,AMPSEAL 16连接器背壳是一款性能优异、可靠性高的配件,特别适用于需要高度稳定性的严苛环境。其出色的抗热性能、可靠的机械强度和广泛的应用兼容性使其在市场上具备强大的竞争力。对于需要高性能连接器背壳的用户来说,这款产品是一个非常值得推荐的选择。

2292798-2参数

参数
排数 -
针脚数 3
间距 -
零件状态 在售
包装方式 盒装

2292798-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2292798-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2292798-2 2292798-2数据手册

2292798-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.096 ¥ 68.4112
10+ $ 7.491 ¥ 63.299
25+ $ 7.0524 ¥ 59.5928
250+ $ 6.7305 ¥ 56.8727
500+ $ 6.2475 ¥ 52.7914
1000+ $ 5.9745 ¥ 50.4845
库存: 582
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.41
