86-005G-CT

产品分类: 压力传感器
厂牌: TE CONNECTIVITY

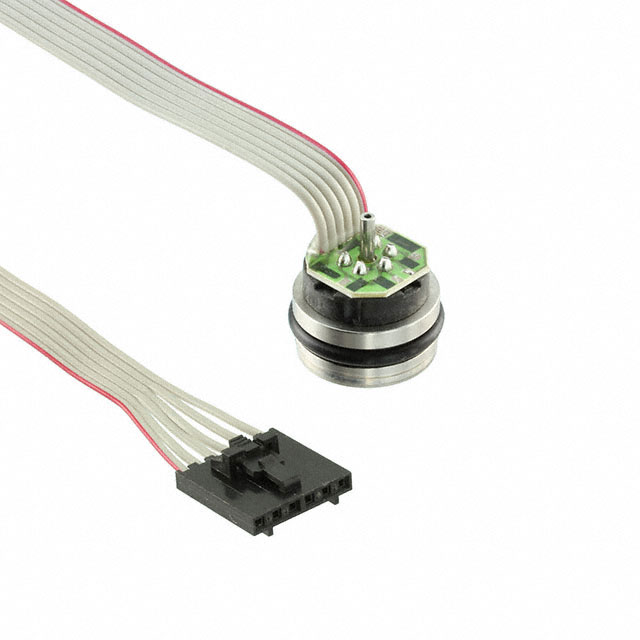

产品描述: 86 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: N-86-005G-CT
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 86-005G-CT

86-005G-CT概述

    高质量电子元器件产品技术手册文章

    产品简介


    本文将详细介绍一款由TE Connectivity生产的电子元器件——型号为86-005G-CT的压力传感器。该压力传感器属于媒体隔离型(Media Isolated)压力传感器,具有特定的量程和输出信号类型。其主要用于测量表压(Gauge Pressure),并配备通风管(Vent Tube)传感器选项,能够在广泛的温度范围内稳定工作。该传感器广泛应用于工业自动化、过程控制、航空航天等领域。

    技术参数


    - 量程:5 psi(磅力/平方英寸)
    - 输出信号类型:100mV
    - 工作电流:1.5 mA
    - 直径:15.82 mm [0.622 in]
    - 高度:11.4 mm [0.448 in]
    - 压力类型:表压(Gauge)
    - 传感器选项:通风管(Vent Tube)
    - 非线性误差:±0.1%
    - 使用温度范围:-40°C至125°C [-40°F至257°F]
    - 证明压力范围:3倍量程

    产品特点和优势


    - 高精度测量:该传感器具备高精度,最大非线性误差仅为±0.1%,确保了可靠的测量结果。
    - 宽泛的工作温度范围:适用于从极低温度到高温的各种恶劣环境,保证了其在不同应用场景中的稳定性。
    - 易于安装和维护:配备6英寸带连接器的带状电缆,使得传感器能够快速连接,同时便于安装和维护。
    - 材料和环境合规性:符合欧盟RoHS、REACH及ELV等多项环保标准,无卤素且可循环利用,适合多种环保要求严格的应用场景。

    应用案例和使用建议


    该传感器因其优良的特性,可以广泛应用于工业生产过程中的压力监测,如泵、压缩机和管道系统。对于需要在恶劣环境下工作的设备,该传感器能提供可靠的数据支持。
    使用建议:
    1. 在安装过程中确保传感器正确接地,避免电磁干扰影响测量精度。
    2. 确保传感器所处环境不会超出其额定工作温度范围,避免过热或过冷导致的损坏。
    3. 定期检查连接器,确保良好的电气连接。

    兼容性和支持


    该型号的压力传感器与同一系列的产品兼容,如86-050G-RT(50 psi量程)。TE Connectivity还提供了详尽的技术支持服务,包括电话技术支持热线(+1 800 522 6752)及在线文档资源,以便用户在使用过程中遇到问题时获得及时帮助。

    常见问题与解决方案


    1. Q:传感器显示异常读数?
    - A:首先确认传感器连接是否正确,再检查是否有电磁干扰。如果问题依旧,建议联系技术支持寻求帮助。
    2. Q:传感器工作温度范围超出了额定值?
    - A:避免在超出工作温度范围的环境中使用传感器。如果必须在极端温度下使用,考虑选择其他更适用的产品。

    总结和推荐


    86-005G-CT是一款高性能、高精度的压力传感器,特别适合工业自动化和过程控制系统中对高精度测量有要求的应用。该传感器具有出色的稳定性和耐用性,能够在各种恶劣条件下正常工作。因此,我们强烈推荐该产品给需要高精度、高稳定性的应用场景。同时,TE Connectivity提供的完善支持服务也为用户使用该产品提供了可靠的保障。

86-005G-CT参数

参数
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 103.42KPa
工作压力范围 34.47KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.2%
安装方式 导线安装
零件状态 在售
包装方式 散装,管装

86-005G-CT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86-005G-CT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 86-005G-CT 86-005G-CT数据手册
