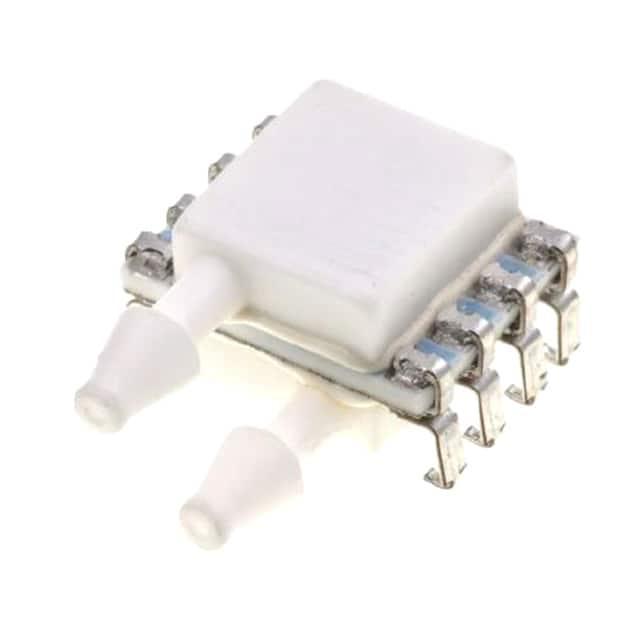

4515DO-DS5BS002DS

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 压阻压力传感器, 差分压力传感器, 最大工作10psi, 最大过载300psi
供应商型号: W-4515DO-DS5BS002DS
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 4515DO-DS5BS002DS

4515DO-DS5BS002DS概述

    MEAS MS4515DO 数字压力和气压传感器模块技术手册

    产品简介


    MEAS MS4515DO 是一款数字压力和气压传感器模块,专为差分压力测量设计。它能够提供高精度的压力读数,并且具有较高的分辨率。适用于各种应用领域,如工业自动化、环境监测、航空航天等。该模块通过内置的14位模数转换器(ADC)实现精准的数据采集,具备±0.25%满量程的高精度压力检测能力。

    技术参数


    - 型号:MEAS MS4515DO
    - 压力范围:2 inH2O 到 300 psi
    - 输出信号类型:14位ADC
    - 精度:±0.25% 满量程
    - 工作电压:5 V
    - 尺寸:长12.7 mm [0.5 in] x 宽17.4 mm [0.685 in] x 高8.2 mm [0.322 in]
    - 工作温度范围:-10°C 到 85°C [14°F 到 185°F]

    产品特点和优势


    - 高精度测量:具有±0.25%满量程的高精度压力检测能力,确保在各种工况下的稳定性和可靠性。
    - 高性能ADC:内置14位ADC,可以提供高分辨率的压力读数,满足精密测量需求。
    - 小型化设计:采用8引脚DIP封装,体积小巧,便于集成到各种设备中。
    - 宽工作温度范围:能够在极端环境下稳定工作,适应广泛的应用场景。

    应用案例和使用建议


    MEAS MS4515DO 广泛应用于各种需要高精度压力测量的场合。例如,在工业自动化领域,可以用于监测管道压力;在航空航天领域,可用于飞机飞行中的高度测量。使用时,建议保持传感器与被测对象之间的距离尽可能短,以减少信号衰减和干扰。此外,为了提高测量的稳定性,应在安装前对传感器进行校准。

    兼容性和支持


    - 兼容部件:与其它型号如MEAS MS5837-30BA01和MS5803-14BA01系列传感器兼容。
    - 技术支持:如需技术支持,请拨打+1 800 522 6752,或访问TE.com获取更多文档和技术支持。

    常见问题与解决方案


    1. 问:传感器无法正常工作怎么办?
    答:首先检查电源连接是否正确,确认供电电压为5V。若问题依然存在,联系技术支持以获得进一步帮助。
    2. 问:传感器读数不稳定如何解决?
    答:可能是因为外部电磁干扰导致的。尽量避免将传感器置于强电磁场环境中,或采取屏蔽措施来降低干扰。

    总结和推荐


    MEAS MS4515DO 数字压力和气压传感器模块凭借其高精度测量、高性能ADC及紧凑的封装设计,在多种应用场景中表现出色。无论是工业自动化还是航空航天领域,都是理想的选择。鉴于其卓越的性能和广泛的适用性,我们强烈推荐这款传感器模块用于需要高精度压力测量的项目中。如果您需要进一步的技术支持或详细的文档,请随时联系我们。

4515DO-DS5BS002DS参数

参数
最大工作供电电压 5V
最小工作供电电压 2.7V
精度 ±0.25%
输出类型 SPI
压力类型 差分
最大工作压力 68.95KPa
工作压力范围 500Pa
长*宽*高 17.4mm*12.4mm*7.5mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4515DO-DS5BS002DS厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4515DO-DS5BS002DS数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 4515DO-DS5BS002DS 4515DO-DS5BS002DS数据手册

4515DO-DS5BS002DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
