YR1B649KCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 649KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 1083559
供应商: 海外现货
标准整包数: 1

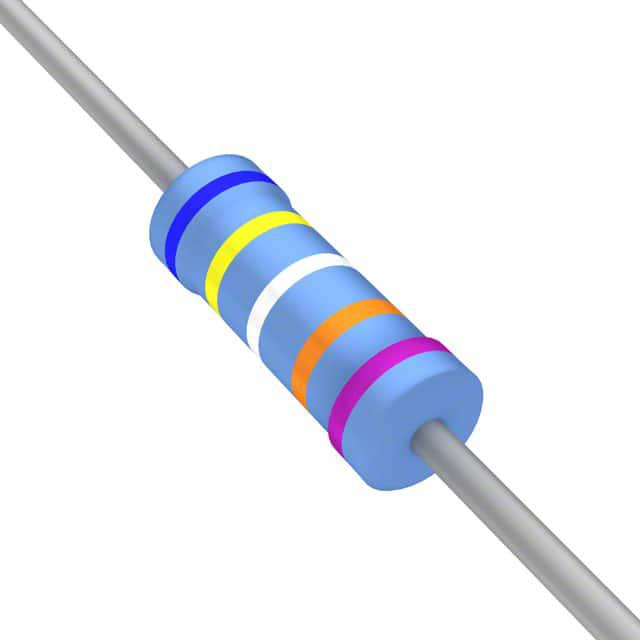

TE CONNECTIVITY 通孔电阻 YR1B649KCC

YR1B649KCC概述

    # 精密金属膜固定电阻器 Type R 系列

    产品简介


    基本介绍
    精密金属膜固定电阻器(Type R 系列)是一种具有高精度和稳定性的电子元件。它们广泛应用于各种需要长期稳定性的电路设计中,如医疗设备、工业控制系统、通信系统和测试设备等。

    技术参数


    主要规格
    - 额定功率 (W):
    - YR8: 0.125
    - ER8: 0.25
    - CR8: 0.5
    - 阻值范围 (欧姆):
    - 最小值: 51R1 (YR1), 10R (ER1, CR1)
    - 最大值: 511K (YR1), 1M0 (ER1, CR1)
    - 容差 (%):
    - YR1: 0.1 (B), 0.25 (C), 0.5 (D)
    - ER1: 0.1 (B), 0.25 (C), 0.5 (D)
    - CR1: 0.1 (B), 0.25 (C), 0.5 (D)
    - 温度系数 (ppm/°C):
    - YR1: ±15 (B), ±25 (C), ±50 (D)
    - ER1: ±15 (B), ±25 (C), ±50 (D)
    - CR1: ±15 (B), ±25 (C), ±50 (D)
    其他规格
    - 选择系列: E96
    - 极限元件电压 (V):
    - YR1: 200
    - ER1: 250
    - CR1: 350
    - 最大过载电压 (V):
    - YR1: 400
    - ER1: 500
    - CR1: 700
    - 工作温度范围 (°C): -65 至 +155
    - 绝缘电阻最小值 (兆欧): 10,000
    - 耐压强度 (V): 500
    - 电压系数最大值 (ppm/V): 5

    产品特点和优势


    独特功能
    - 高精度:容差可低至 0.1%
    - 高稳定性:在负载下表现出色的稳定性,在极端环境下同样表现良好
    - 低噪声电流和电压系数
    - 适用于所有需要长期稳定性的应用
    市场竞争力
    - 高精度金属膜技术确保长期稳定性能
    - 广泛的应用领域使其在市场上具有较强的竞争力

    应用案例和使用建议


    应用案例
    - 医疗设备: 在心电图机、超声诊断设备中用于信号放大和滤波
    - 工业控制系统: 用于传感器接口和电源管理模块
    - 通信系统: 用于调制解调器和射频模块
    - 测试设备: 用于实验室设备和校准仪器
    使用建议
    - 环境控制: 确保设备在规定的温度范围内运行,避免过热导致的性能下降
    - 合理选型: 根据具体应用需求选择合适的阻值范围和容差等级

    兼容性和支持


    兼容性
    - 自动装配设备兼容: 适合自动插入设备和切割弯曲机器
    厂商支持
    - 质量保证: 符合 IEC 规格 QC 400 000 和 QC 400 100 的严格测试标准
    - 售后服务: 提供详细的技术文档和支持服务

    常见问题与解决方案


    常见问题及解决方案
    - 问题 1: 电阻器在高温环境下不稳定
    - 解决方案: 检查散热措施,确保在规定的温度范围内运行
    - 问题 2: 长时间使用后性能下降
    - 解决方案: 定期检查和更换,遵循制造商的维护建议
    - 问题 3: 过载情况下损坏
    - 解决方案: 确保不超过最大过载电压限制,并提供适当的保护措施

    总结和推荐


    综合评估
    - 主要优点:
    - 高精度和稳定性
    - 适用于多种应用场景
    - 良好的耐温性能和可靠性
    推荐
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用 精密金属膜固定电阻器 Type R 系列。无论是对于需要高度稳定的医疗设备,还是要求严格精度的工业控制系统,这些电阻器都能提供可靠的支持。

YR1B649KCC参数

参数
电阻值 649KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B649KCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B649KCC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B649KCC YR1B649KCC数据手册

YR1B649KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
