6609101-5

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY

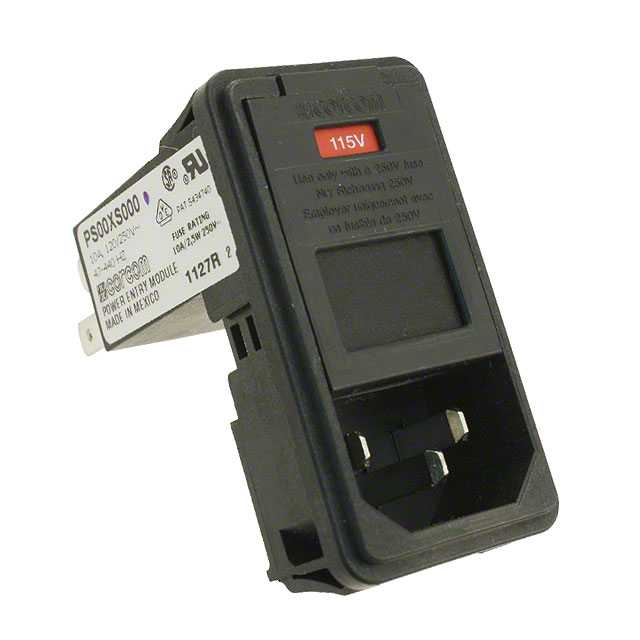

产品描述: Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。
供应商型号: N-6609101-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY EMI滤波器 6609101-5

6609101-5概述

    P Series:多功能小体积电源入口模块

    产品简介


    P系列是Corcom公司开发的一款多功能小体积电源入口模块(Power Entry Module),具有紧凑的设计和多种配置选项。这款产品集成了五个主要功能,能够适应不同国际市场的需要,特别适用于医疗和工业设备。模块可以通过标准的IEC 60321-1 C14电源接口进行安装,并且支持北美和公制保险丝系统。此外,还提供了双电压选择、可选的单刀双掷(DPST)开关和滤波选项,以满足通用、医疗和高性能电磁干扰(EMI)过滤需求。

    技术参数


    - 尺寸:尺寸参数仅供参考,具体数值需参照手册。长度为1.22英寸(30.98毫米),宽度为2.496英寸(63.4毫米),高度为2.88英寸(73.15毫米)。
    - 电气参数:最大漏电流(线对地):在120 VAC, 60 Hz下为60 μA,在250 VAC, 50 Hz下为5 μA。耐压等级:线对地为2250 VDC,线对线为1450 VDC。额定电压(最大):250 VAC。工作电压:可选或固定为115/230 VAC。工作频率:50/60 Hz。额定电流:非过滤型为10A,过滤型为3A、6A或10A。
    - 保险丝容量:保险丝容量可以配置为一个或两个保险丝,容量分别为0.25×1.25英寸(3AG)或5×20毫米(公制)。单保险丝可以通过转换夹片重新配置为双保险丝。
    - 开关:提供DPST开关,最大10,000次操作,适用于最大51A的瞬态电流。

    产品特点和优势


    - 多功能性:单一模块提供所有五个常用功能,包括电源接口、保险丝、开关、滤波等,极大提高了设计灵活性。
    - 高兼容性:支持多种安装方式(插装或法兰安装)、电压选择和保险丝配置,满足不同的应用需求。
    - 高效滤波:不同型号的滤波器能够提供适合医疗和高效率EMI过滤的保护,确保设备在复杂电磁环境中稳定运行。
    - 紧凑设计:紧凑的小尺寸设计使得模块适用于空间受限的应用场合。

    应用案例和使用建议


    - 医疗设备:L和H型号的高效率EMI滤波器,适用于对辐射泄露有严格要求的医疗设备,如患者监护设备。
    - 工业设备:S和Z型号适用于对普通辐射泄露和电磁干扰有一定容忍度的工业设备。建议使用S型号的模块,因为其具有广泛的适用范围,且安装简便。
    - 通用电气设备:对于一些不需要特定滤波或特殊电压选择的应用,可以考虑使用非过滤型模块,减少成本和复杂性。

    兼容性和支持


    - 兼容性:模块兼容多种电压选择、保险丝和开关配置,用户可以根据具体需求进行灵活配置。
    - 厂商支持:Corcom公司提供技术支持,用户可以通过电话、电子邮件或在线聊天获得帮助。针对不同的安装和使用需求,还可以联系销售代表获取更多信息。

    常见问题与解决方案


    - 问题一:无法确定正确的保险丝配置
    - 解决方法:根据模块规格书上的指南选择合适的保险丝类型和额定值,或者咨询技术支持人员。
    - 问题二:模块安装后无法正常工作
    - 解决方法:检查模块是否正确连接到电源和其他组件,确保所有的接线都符合规格书中的要求。
    - 问题三:设备出现过载现象
    - 解决方法:检查所使用的保险丝是否符合规格,更换额定值更高的保险丝,确保安全使用。

    总结和推荐


    总体来说,P系列是一款具备高性价比的多功能电源入口模块,非常适合医疗设备和工业应用。其紧凑的设计和多样化的配置选项使得它在众多同类产品中脱颖而出。特别是其高效的EMI过滤能力和广泛的电压选择范围,使其成为复杂电磁环境下的理想选择。强烈推荐给需要高性能电源管理和多用途应用的设计工程师。

6609101-5参数

参数
ESD保护 -
额定电流 10A
通道数 -
电感值 -
中心频率 -
电容值 -
截止频率 -
电阻 -
滤波器阶数 -
电路技术 -
额定电压-DC -
长*宽*高 31.49mm(长度)*58.67mm(高度)
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 散装
