EP1W33RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 33Ω ±5% 1W ±300ppm/℃ 导线安装 12mm(长度)
供应商型号: 2117947
供应商: element14
标准整包数: 1

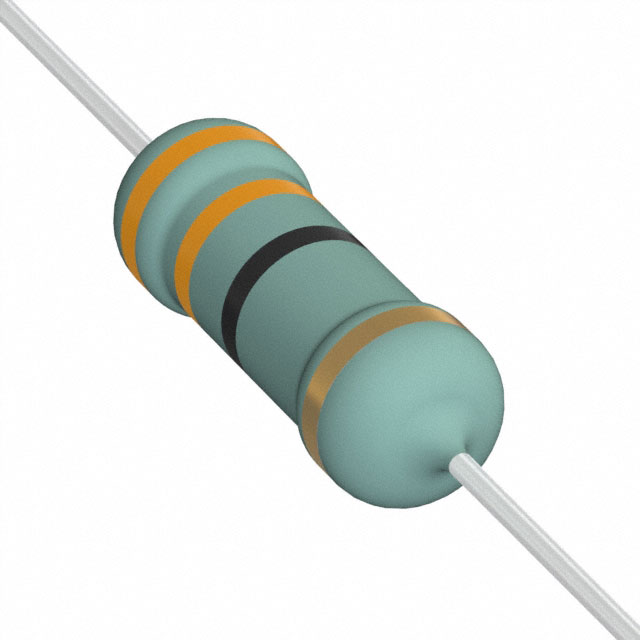

TE CONNECTIVITY 通孔电阻 EP1W33RJ

EP1W33RJ概述


    产品简介


    TE Connectivity提供的Wirewound Anti-Surge Resistor(金属膜抗浪涌电阻)是一款高性能、高可靠性的电阻器,适用于各种电路设计中的浪涌保护需求。该产品以其出色的耐高压、大功率处理能力和稳定的电气特性而闻名。EP系列金属膜抗浪涌电阻广泛应用于电源系统、变频器、汽车电子、通信设备等领域,为用户提供了可靠的选择。

    技术参数


    电气特性
    | 型号 | 额定功率 (W) | 最大工作电压 (V) | 最大过载电压 (V) | 绝缘耐压 (V) | 电阻范围 (Ω) | 工作温度范围 (℃) |

    | EP05W | 0.5 | 500 | 1000 | 350 | 10Ω - 100kΩ | -55至+155 |
    | EP1W | 1 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP2W | 2 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP3W | 3 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP5W | 5 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP7W | 7 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP8W | 8 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP9W | 9 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP1WS | 1 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP2WS | 2 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP3WS | 3 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP5WS | 5 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP7WS | 7 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP8WS | 8 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP9WS | 9 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    | EP10WS | 10 | 500 | 1000 | 500 | 10Ω - 100kΩ | -55至+155 |
    尺寸规格
    | 型号 | 额定功率 (W) | 直径 (mm) | 长度 (mm) | 轴径 (mm) | 高度 (mm) |
    |
    | EP05W | 0.5 | 3.5 | 10.0 | 0.54 | 28 |
    | EP1W | 1 | 5.0 | 12.0 | 0.70 | 28 |
    | EP2W | 2 | 5.5 | 16.0 | 0.70 | 28 |
    | EP3W | 3 | 6.5 | 17.5 | 0.75 | 28 |
    | EP5W | 5 | 8.5 | 25.0 | 0.75 | 38 |
    | EP7W | 7 | 8.5 | 30.0 | 0.75 | 38 |
    | EP8W | 8 | 8.5 | 40.0 | 0.75 | 38 |
    | EP9W | 9 | 8.5 | 53.0 | 0.75 | 38 |
    | EP1WS | 1 | 3.5 | 10.0 | 0.54 | 28 |
    | EP2WS | 2 | 5.0 | 12.0 | 0.70 | 28 |
    | EP3WS | 3 | 5.5 | 16.0 | 0.70 | 28 |
    | EP5WS | 5 | 6.5 | 17.5 | 0.75 | 28 |
    | EP7WS | 7 | 8.5 | 25.0 | 0.75 | 38 |
    | EP8WS | 8 | 8.5 | 30.0 | 0.75 | 38 |
    | EP9WS | 9 | 8.5 | 40.0 | 0.75 | 38 |
    | EP10WS | 10 | 8.5 | 53.0 | 0.75 | 38 |

    产品特点和优势


    1. 高可靠性:采用高质量材料制造,提供高达12KV的浪涌保护能力。
    2. 多种功率选择:提供16种不同功率等级,满足多种应用场景的需求。
    3. 稳定性好:具有良好的温度稳定性和过载承受能力。
    4. 安装方便:提供轴向引线,易于焊接和安装。
    5. 环境适应性强:能够在极端温度条件下正常工作。

    应用案例和使用建议


    1. 应用案例:
    - 在汽车电子控制系统中,用于保护电路免受瞬间电流冲击。
    - 在通信设备中,用于滤波和稳压,确保电源系统的稳定运行。
    2. 使用建议:
    - 在高温环境下使用时,需注意进行降额使用以保证长期稳定运行。
    - 在需要频繁开关的应用中,建议选用更大功率型号,以防止过热。

    兼容性和支持


    - 兼容性:该产品与多种标准电气连接件兼容,易于集成到现有系统中。
    - 技术支持:TE Connectivity提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:电阻值不稳定,波动较大。
    - 解决方案:检查周围环境温度是否超过正常范围,确认电源稳定性,并检查焊接点是否牢固。
    2. 问题:无法承受瞬时大电流。
    - 解决方案:确认所选型号是否符合所需的最大浪涌电压要求,并考虑使用更高功率等级的产品。

    总结和推荐


    TE Connectivity的Wirewound Anti-Surge Resistor是一款性能优越、用途广泛的电阻器。它具有高可靠性、多功率选择、环境适应性强等显著特点。适用于多种工业和商业场合。鉴于其卓越的表现和广泛的应用领域,我们强烈推荐使用这款产品。
    如有任何技术疑问或需要进一步的支持,请访问 [TE Connectivity官网](https://www.te.com/) 获取更多信息。

EP1W33RJ参数

参数
电阻值 33Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 12mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

EP1W33RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EP1W33RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY EP1W33RJ EP1W33RJ数据手册

EP1W33RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
