5525DSO-SB005GS

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 配有 SPI 和 I2C 总线接口的 MS5525DSO 板装式压力传感器专为大批量 OEM 用户设计。
供应商型号: A-5525DSO-SB005GS
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 5525DSO-SB005GS

5525DSO-SB005GS概述

    电子元器件产品技术手册:5525DSO-SB005GS 数字压力和气压计传感器模块

    产品简介

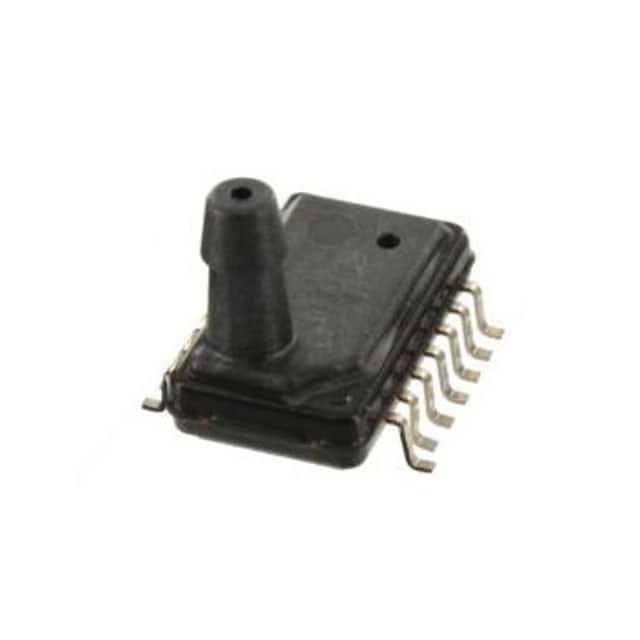

    5525DSO-SB005GS 是一款数字压力和气压计传感器模块,属于板载式压力传感器。它主要用于测量相对压力(Gauge),具有5 psi的量程。该传感器集成了24位ADC(模拟数字转换器),可实现高精度的压力测量。其最大压力精度为±0.5% FSS(满量程误差),适用于多种应用场景,如航空、气象监测及工业自动化等领域。

    技术参数


    - 输出信号类型:24位ADC
    - 压力范围:5 psi
    - 压力精度:±0.5% FSS
    - 供电电压范围:1.8 V – 3.6 V
    - 封装类型:SOIC-14
    - 外形尺寸:长12.5 mm [0.492 in] × 宽7.9 mm [0.311 in] × 高9.7 mm [0.381 in]
    - 工作温度范围:-40°C 至 125°C [-40°F 至 257°F]
    - 接口类型:I²C 和 SPI(模式0、3)
    - 最大过压:60 psi

    产品特点和优势


    1. 高精度:24位ADC确保了高精度的压力测量,满足多种高精度应用需求。
    2. 宽工作温度范围:-40°C 至 125°C的工作温度范围使其适合各种极端环境条件。
    3. 双重通信接口:同时支持I²C和SPI接口,便于不同系统的集成。
    4. 小型化设计:SOIC-14封装使得传感器体积小巧,易于集成到空间有限的应用场合。
    5. 认证合规性:符合欧盟RoHS、ELV和REACH等多项环保指令,确保其在全球市场的合法性和可靠性。

    应用案例和使用建议


    - 航空领域:可应用于飞行器的气压和高度测量系统,确保飞行安全。
    - 气象站:适用于地面站和移动气象站的压力测量,提高气象预报的准确性。
    - 工业自动化:用于监控和控制生产过程中的压力变化,确保工艺稳定性和产品质量。
    使用建议:
    - 在进行系统集成时,建议采用适当的滤波电路来消除噪声干扰,以保证测量的准确性。
    - 由于传感器支持两种接口类型,根据实际需求选择合适的通信方式,可以提高系统的灵活性。

    兼容性和支持


    5525DSO-SB005GS 可以与其他TE Connectivity的产品兼容,如9541-020C-D-C-3-S压力I²C传感器、3-2176422-0电阻器等。如有任何技术支持需求,可以通过电话+1 800 522 6752获得帮助。

    常见问题与解决方案


    1. 问题:传感器不工作
    - 解决方案:检查供电电压是否在1.8 V – 3.6 V之间,确认接口连接是否正确,重新插拔后重启系统。
    2. 问题:测量结果不稳定
    - 解决方案:尝试将传感器置于一个稳定的温度环境中,适当增加滤波电容,减少外界干扰。
    3. 问题:无法识别传感器
    - 解决方案:确认I²C或SPI设置是否正确,确保地址和波特率匹配,参考产品手册中的配置步骤。

    总结和推荐


    5525DSO-SB005GS 数字压力和气压计传感器模块凭借其高精度、宽温范围、双通信接口等特点,在多种应用场景中表现出色。它不仅满足了高精度测量的需求,而且具备良好的环境适应能力,是一款值得信赖的产品。对于需要精确压力测量的项目,强烈推荐使用这款传感器。

5525DSO-SB005GS参数

参数
最大工作供电电压 3.6V
最小工作供电电压 1.8V
精度 ±0.5%
输出类型 I²C,SPI
压力类型 排气式 计量
最大工作压力 103.42KPa
工作压力范围 34.47KPa
安装方式 贴片安装
零件状态 在售
包装方式 管装

5525DSO-SB005GS厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5525DSO-SB005GS数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 5525DSO-SB005GS 5525DSO-SB005GS数据手册
