首页  >  产品百科  >  86-050G-R

86-050G-R

产品分类: 压力传感器
厂牌: TE CONNECTIVITY

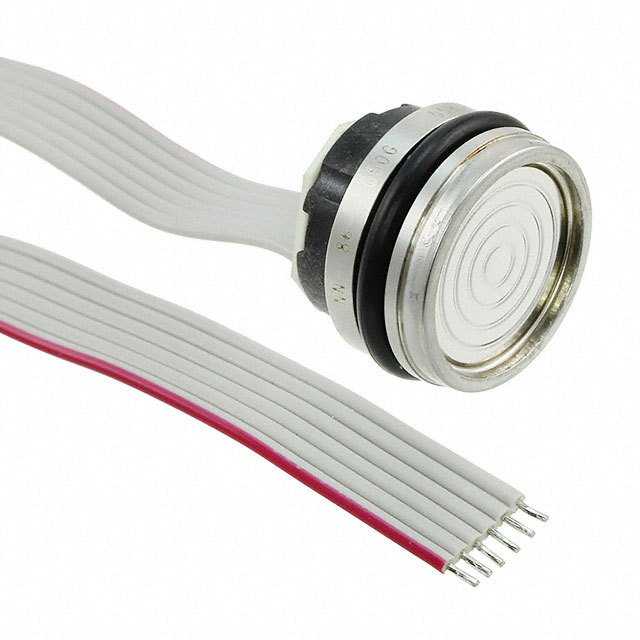

产品描述: 86 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: Q-86-050G-R
供应商: 期货订购
标准整包数: 30
TE CONNECTIVITY 压力传感器 86-050G-R

86-050G-R概述

    86-050G-R 50 PSIG RIBBON CABLE MV PRESSURE SENSOR

    产品简介


    86-050G-R 50 PSIG RIBBON CABLE MV压力传感器是一种专为工业和商业应用设计的压力传感器。它属于媒体隔离型压力传感器系列,用于测量气体或液体的压力。此传感器通过标准Ribbon电缆连接,适用于广泛的环境条件。主要应用领域包括自动化控制系统、机械设备监测和过程控制等。

    技术参数


    - 型号:86-050G-R
    - 额定压力:50 psi(磅/平方英寸)
    - 输出信号:100mV
    - 压力类型:表压(Gauge)
    - 工作温度范围:-40 – 125°C(-40 – 257°F)
    - 非线性误差:±0.1%
    - 功耗:1.5 mA
    - 传感器尺寸:
    - 直径:15.82 mm (.622 in)
    - 高度:11.4 mm (.448 in)
    - 过压保护:额定压力的3倍

    产品特点和优势


    1. 高精度:非线性误差仅为±0.1%,确保了压力测量的高度准确性。
    2. 宽工作温度范围:能够在极端环境下正常工作,适应温度范围为-40至125°C。
    3. Ribbon电缆连接:便于安装和维护,提高了可靠性。
    4. 广泛的应用领域:适用于各种工业和商业场合,如工厂自动化、机械设备监测等。

    应用案例和使用建议


    应用案例:
    - 在液压系统中用于监测压力变化。
    - 在化工行业中,用于测量反应釜内的压力。
    使用建议:
    - 确保传感器安装位置无明显振动,以避免影响测量结果。
    - 定期检查电缆连接是否牢固,防止因松动导致的数据异常。

    兼容性和支持


    兼容部件:
    - TE Part #86-050A-X-10400 ASSY,NISO,LP,HAST,MDL 10400
    - TE Part #86-030A-C 30 PSIA CABLE CONN MV PRESSURE SENSOR
    - TE Part #154N-001G-R 1 PSIG RIBBON CABLE MV PRESSURE SENSOR
    厂商提供技术支持和维护服务。如需帮助,请联系+1 800 522 6752。

    常见问题与解决方案


    1. 问题:传感器读数不稳定
    - 解决方案:检查电缆连接是否松动,确保安装位置没有外部干扰源。
    2. 问题:传感器读数为零
    - 解决方案:检查电源供应是否正常,确认传感器已正确接地。
    3. 问题:传感器损坏
    - 解决方案:联系制造商进行更换或维修。

    总结和推荐


    综上所述,86-050G-R 50 PSIG RIBBON CABLE MV压力传感器凭借其高精度、宽工作温度范围和简便的安装方式,在多种工业和商业环境中具有显著的优势。无论是自动化控制系统还是过程监测系统,这款传感器都是可靠的选择。因此,我们强烈推荐使用该产品。

86-050G-R参数

参数
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 1.03421MPa
工作压力范围 344.74KPa
最大工作供电电压 -
安装方式 导线安装
零件状态 在售
包装方式 管装

86-050G-R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86-050G-R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 86-050G-R 86-050G-R数据手册

86-050G-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
