首页  >  产品百科  >  U7139-030PA-5W0000

U7139-030PA-5W0000

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 绝对 206.84KPa 4.75V 5.25V 620.53KPa ±0.25% 27.46mm(宽度)*23.8mm(高度)
供应商型号: 3408881
供应商: element14
标准整包数: 1

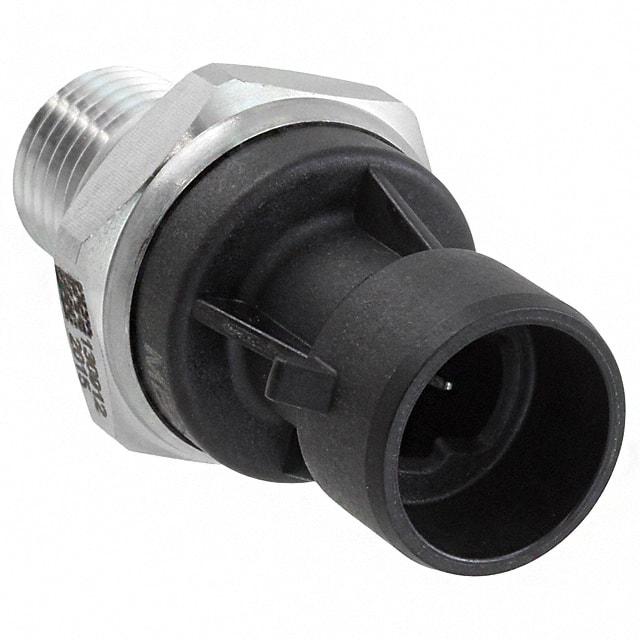

TE CONNECTIVITY 压力传感器 U7139-030PA-5W0000

U7139-030PA-5W0000概述

    U7100 压力传感器技术手册解析

    产品简介


    U7100 压力传感器来自MEAS公司的UltraStable系列,专为高需求的发动机、车辆和工业应用设计。它适用于测量液体或气体压力,即使是在受到污染的水、蒸汽和腐蚀性流体等困难介质中也表现出色。U7100传感器的外壳采用316L不锈钢制成,没有内部橡胶圈或有机材料暴露于压力介质中,具有很高的耐用性。

    技术参数


    - 性能标准:适用于公路和非公路引擎及车辆OEM。
    - 耐用性:适用于重型设备和户外使用,如HVAC制冷系统。
    - 高容量应用设计:适用于高量级生产。
    - 不锈钢湿表面:无内部O型环或有机材料。
    - 低压力范围:测量范围从0到15psi(0到1巴)。
    - 认证:CE批准,UL认证。
    - 测量类型:表压、绝对压、密封表压。
    - 精度:±0.25%。
    - 电气特性:负载电阻为10千欧姆,反向电压16V。

    产品特点和优势


    U7100压力传感器具备以下显著特点和优势:
    - 全金属密封端口:确保耐久性和可靠性。
    - 内置电气连接器:便于安装和维护。
    - 抗振动:能够在高振动环境中生存。
    - 高精度:±0.25%的准确度。
    - 防水性:可在1米深的水中保持防水。
    - 超温保护:工作温度范围为-40℃至+125℃,存储温度范围为-40℃至+125℃。
    - 高过压保护:额定压力的3倍过压保护,爆裂压力为额定压力的4倍。

    应用案例和使用建议


    U7100广泛应用于以下领域:
    - 公路和非公路发动机及车辆。
    - HVAC制冷控制。
    - 压缩机。
    - 液压系统。
    - 能源和水管理。
    建议用户根据具体应用选择合适的电缆长度和接口类型。此外,在安装过程中需要注意不要过度拧紧传感器,以避免校准或零点偏移。

    兼容性和支持


    U7100传感器可以与多种连接器兼容,包括Packard Metri-Pack 150系列、Sumitomo HV040系列和AMP Econoseal-J Mark II 070系列。TE Connectivity公司提供技术支持和定制服务,以满足不同客户的需求。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 安装时零点偏移:检查安装扭矩是否正确。
    - 传感器损坏:检查是否存在过度压力或环境条件超出工作范围。
    - 输出不稳定:确保电源电压在规定的范围内。

    总结和推荐


    综上所述,U7100是一款高性能、高可靠性的压力传感器,适合在恶劣环境中进行高精度测量。其广泛的适用范围和多样化的配置使其成为众多工业应用的理想选择。建议用户根据具体需求和应用环境选择合适的产品配置。TE Connectivity提供的技术支持和服务也为用户的使用提供了更多的保障。总的来说,U7100是一款值得推荐的压力传感器产品。

U7139-030PA-5W0000参数

参数
最大工作压力 620.53KPa
工作压力范围 206.84KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 -
压力类型 绝对
长*宽*高 27.46mm(宽度)*23.8mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装

U7139-030PA-5W0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

U7139-030PA-5W0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY U7139-030PA-5W0000 U7139-030PA-5W0000数据手册

U7139-030PA-5W0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
